[17] F.T.A(결함수 분석법)
1. FTA의 특징 : 연역적, 정량적 해석이 가능한 기법이다.

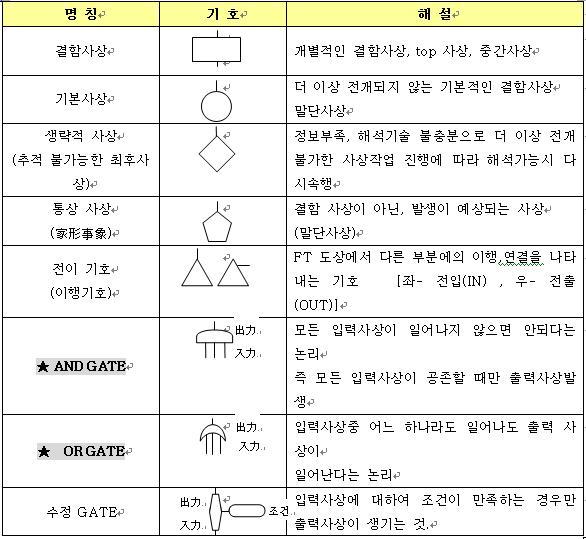

3. 수정기호
(1) 우선적 AND Gate : 입력사상 가운데 어느 사항이 다른 사상보다 먼저 일어났을 때에 출력사상이 생긴다. 예를 들면 [A는 B보다 먼저]와 같이 기입한다.
(2) 짜 맞춤 AND Gate : 3개 이상의 입력사상 가운데 어느 것이든 2o가 일어나면 출력사상이 생긴다. 예를 들면 [어느 것이든 2개]라고 기입한다.
(3) 위험지속기호 : 입력사상이 생겨서 어느 일정시간 지속하였을 때에 출력사상이 생긴다. 예를 들면 [위험지속시간]과 같이 기입한다.
(4) 배타적 OR Gate : OR Gate로 2개 이상의 입력이 동시에 존재할 때에는 출력사상이 생기지 않는다. 예를 들면 [동시에 발생하지 않는다]라고 기입한다.
4. D.R Cherition의 FTA에 의한 재해사례 연구순서
① 1단계 : 톱 사상의 선정
② 2단계 : 사상의 재해 원인의 규명
③ 3단계 : FT의 작성
④ 4단계 : 개선 계획의 작성
5. 컷과 패스
(1) 컷: 컷이란 그 속에 포함되어 있는 모든 기본사상(여기서는 통상사상, 생략결함사상 등을 포함한 기본사상)이 일어났을 대, 정상사상을 일으키는 기본사상의 집합을 말한다.
(2) 미니멀 컷: 컷 중 그 부분 집합만으로는 정상사상을 일으키는 일이 없는 것, 특 정상사상을 일으키기 위한 필요 최소한의 컷을 미니멀 컷이라 한다.
(3) 패스와 미니멀 패스 : 패스란 그 속에 포함되는 기본사상이 일어나지 않을 때, 처음으로 정상사상이 일어나지 않는 기본사상의 집합으로서, 미니멀 패스는 그 필요 최소한의 것이다.
(4) 컷과 패스를 구별하는 법
① 컷과 미니멀 컷 : AND 게이트는 가로로 나열시키고 OR게이트는 세로로 나열시켜서 말단사상까지 진행시켜 나간다.
② 패스와 미니멀 패스 : 쌍태 FT(AND 게이트를 OR게이트, OR 게이트를 AND 게이트로 치환시킨 FT도)를 구하여 쌍태 FT의미니멀 컷을 구하면 원하는 FT의 미니멀 패스가 되는 것이다.
