자동화재탐지설비 가닥수 문제

[Minsoo]

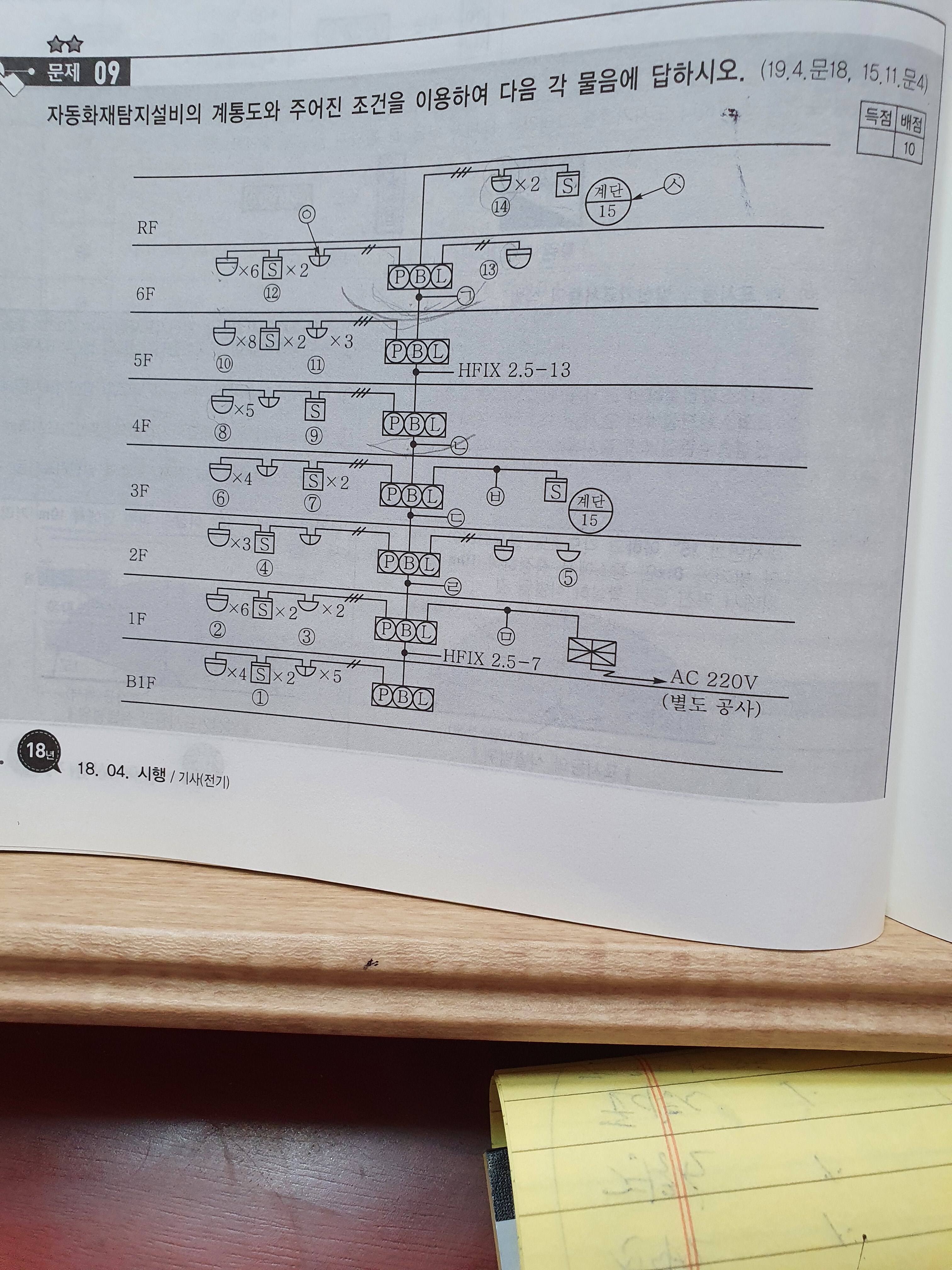

문제 가)의 동그라미 "ㄱ"과"ㄴ"에서 회로선가닥이 왜 각각 4.8가닥인지 모르겠습니다
회로선은 종단저항수로 구한다고 알고있는데 종단저항은 감지기 말단에 설치한다고 문제서 언급되었는데 그것과 가닥수가 관계가 있는 것 같은데 잘 모르겠습니다
교수님(고수님들)
답변 부탁드립니다

[찐호박]

종단저항이 감지기 말단에 설치되어 있는 조건이므로,

최상층 감지기 각 말단 3개소에 종단저항이 있고, 특히 14번 감지기에는

지구선(회로선)이 별도 1선 추가 되어 종단저항이 설치되어 있기 때문에

"가"에서 4회선이 되는 것으로 보입니다.

그리고, "ㄴ"의 8회선은 5층과 6층 각각 2회선씩 추가되어 그렇게 된 것 같네요.

[소방 쌍쌍바]

흠... 쉽게 말하면

하나의 경계구역에 하나의 회로선이 들어간다.

ㄱ 위로 경계구역 번호가 12, 13, 14, 15 4개 구역이라서 회로선 4개
ㄴ 위로 경계구역 번호가 8, 9, 10, 11, 12, 13, 14, 15 회로선 8개

ㄹ ㅁ ㅂ 회로선도 마찬가지고

총 경계구역 갯수가 곧 회로선이다.

전 이렇게 외우고 시험을 봤습니다.
