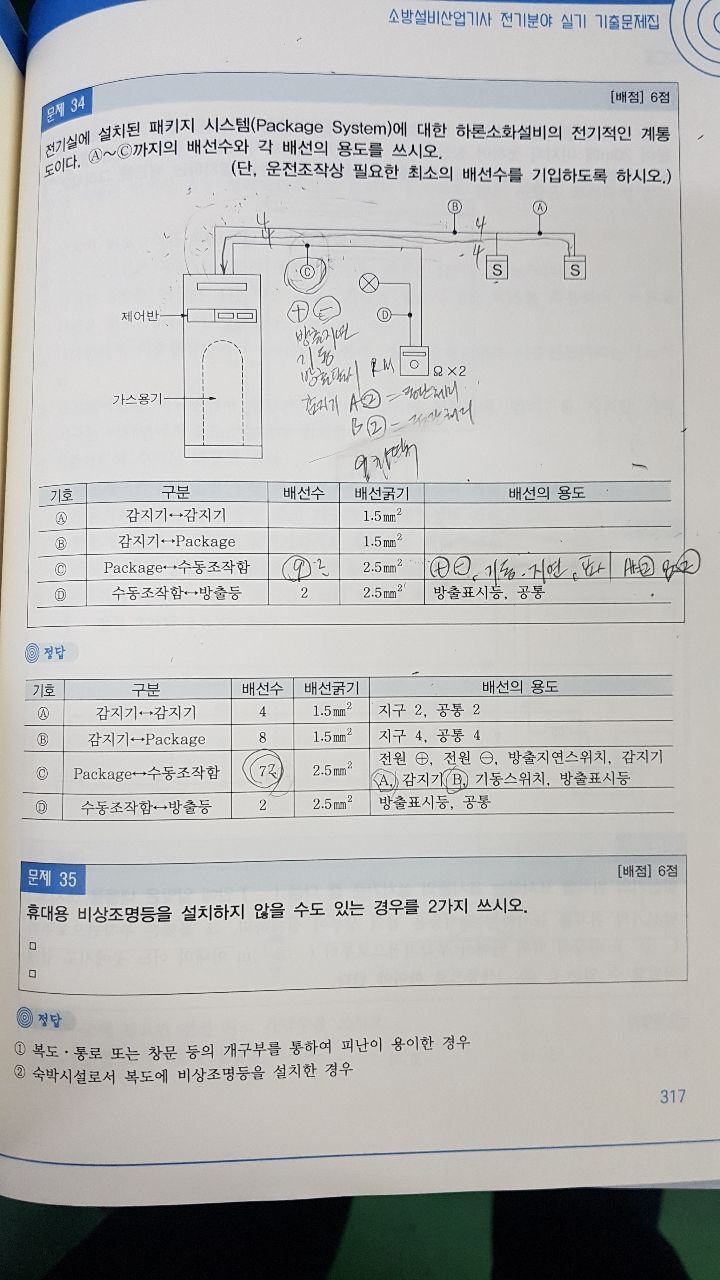

이 문제 C 구간의 가닥수 산출시 수동조작함에 종단처리가 되어있어 감지기 A,B 각각 2가닥씩 4가닥이 접속되어야 되는것 아닌지요?
이 도면 상의 수동조작함 위치상 Pakage에서 지구선 A, B 각각 2가닥씩 4가닥이 교차회로 감지기로 가서 돌아나와 B구간에서 8가닥이 되어 Pakage에 접속 돌아나온 4가닥 은 수동조작함으로 가서 각각 종단처리 되는것으로 이해되어서요..
다음검색
댓글
댓글 리스트-
작성자소방담당교수 작성시간 21.04.15 감지기 공통선은 전원공통선과 겸용하기 때문에 그렇습니다.
-
작성자수락산 작성자 본인 여부 작성자 작성시간 21.04.15 이렇게 배선되어 종단처리 되어야 A, B 감지기 회로 각각 도통시험이 되는것으로 학습해왓는데 이해가 안되어서요?
이미지 확대
-
답댓글 작성자수락산 작성자 본인 여부 작성자 작성시간 21.04.24 수동조작함이 Pakage와 감지기 사이에 존재 할때와 이렇게 별도로 존재 할떄와는 경우가 다른것 같은데 심층 검토좀 부탁 드립니다. 발신기 셋트에도 온전히 감지기 두가닥이 돌아와 종단저항 처리해야 도통시험이 되듯이...
