교수님 전기 평면도 가닥수 질문드립니다.

[고경만]

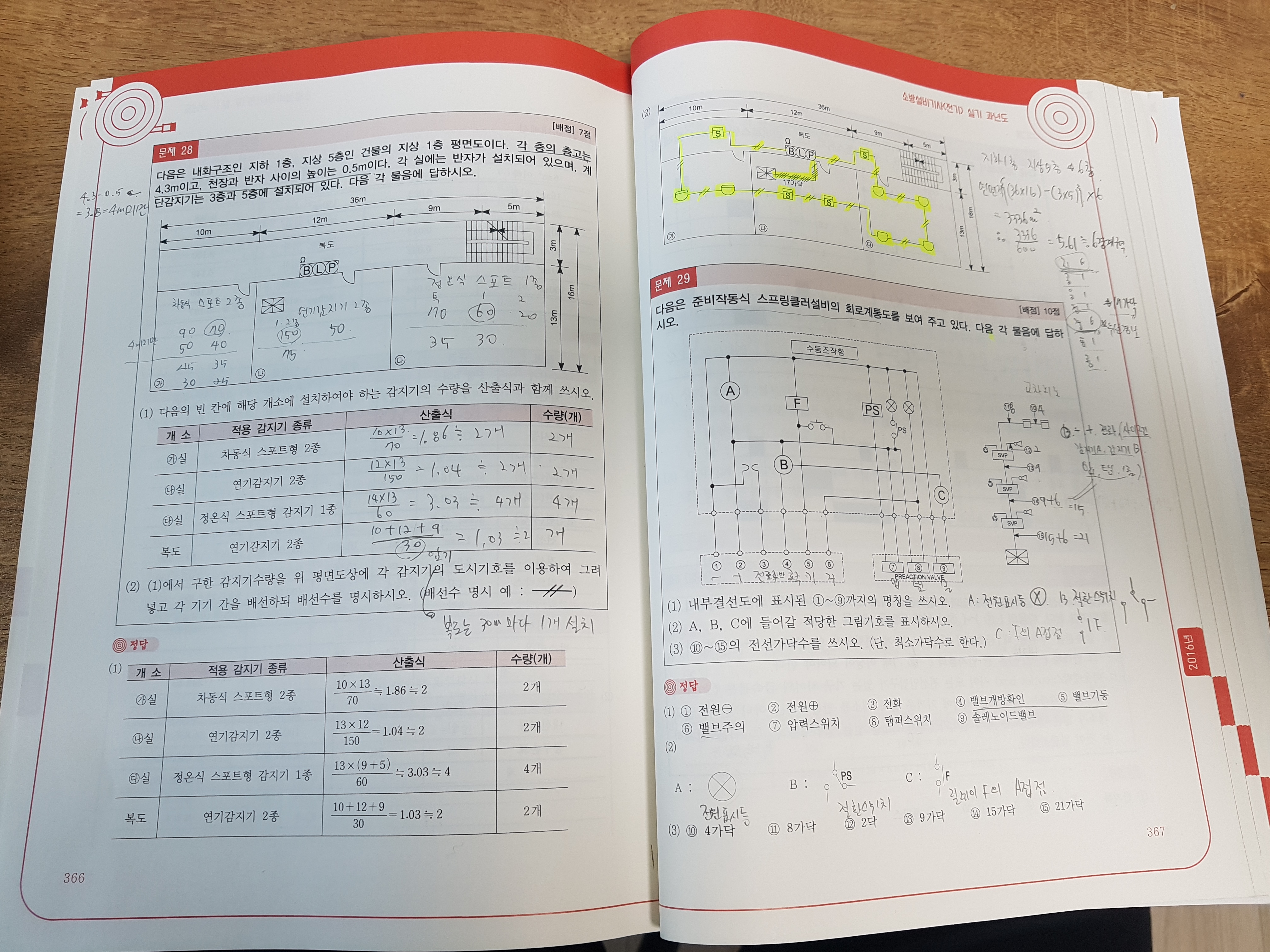

교수님 윗문제 평면도 수신기와 발신기세트 사이 가닥수 17가닥에서 수직경계 구역 합해서 18가닥 아닌가요?

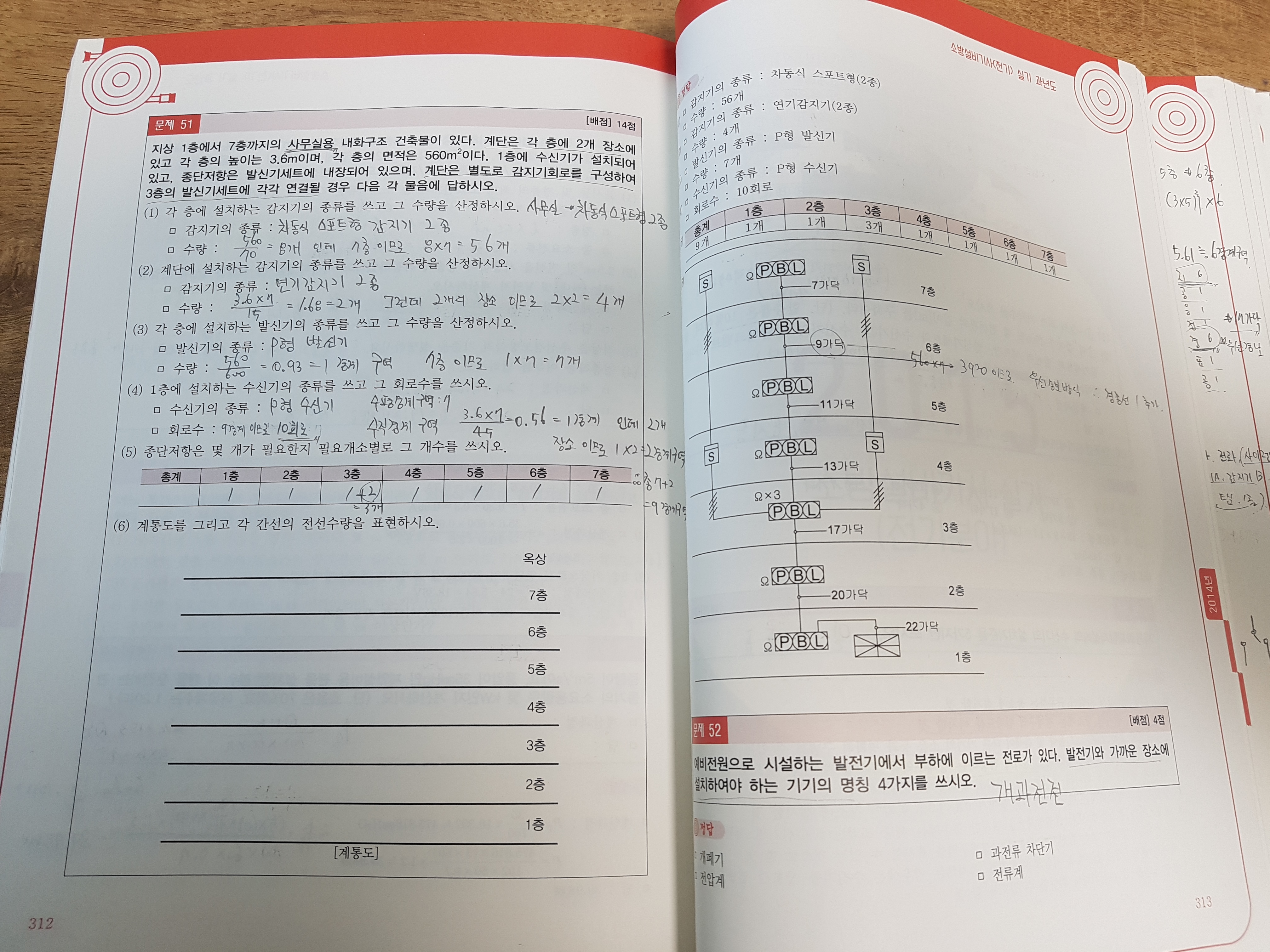

아래 문제의 계통도 (3층 발신기세트 종단저항X3) 이것처럼 발신기세트에 종단저항X2 이 되어서 18가닥이 아닌가 싶어서 질문합니다.. 평면도상에 수신기에 종단저항도 없어서 감지기가 수신기로 연결되는것도 아니고... 정답란 평면도 수신기에 종단저항이 없어서 수직경계구역은 어떻게 된건지 알수 없어서 질문 드립니다.

삭제된 댓글입니다.

[고경만]

수평단면적 수신기옆에는 종단저항 못그리는건가요? 평면도 수신기 옆에 종단저항 있으면 아무 문제 안될것 같은데...수신기에 종단 저항이 없으니 무시하면 안될것 같은데요..
