페츨 그리그리 확보기 사용법
검사와 확인
사용 전에 항상 확인해야 할 사항 : 고정된 측면판과 움직이는 측면판, 마찰 부분(캠의 홈), 잠금 부분(연결 장치), 캠과 손잡이 안에 있는 스프링을 꼭 확인 합니다 (그림 2 참조).
사용 지시사항
선등자와 후등자를 확보보기 위한 장비입니다. 확보지점이 UIAA 기준에 맞게 설치된 실내 인공 암장, 야외 암벽 등반용으로 개발되었습니다. 알피니즘 또는 어드벤쳐 등반용으로 사용해서는 안 됩니다. UIAA 승인을 받은 다이내믹 싱글 로프, 직경 10~11mm 와 함께 사용하도록 디자인 되었습니다. 그러나, 직경 10 mm(9.7 mm 가능) 이하의 로프를 사용한다면, 하강이나 후등자 확보시 반드시 세심한 주의로 훈련 과정을 거쳐야합니다. 하강과 탑로핑에서는 스테틱 로프나 세미스테틱 로프를 사용하지 마십시오. 이 장비는 확보 시 일어날 수 있는 오류를 방지할 수 있으나, 모든 경우가 포함되는 것은 아닙니다. 사용자는 사용 전에 반드시 특별한 훈련 과정을 거쳐야 합니다.

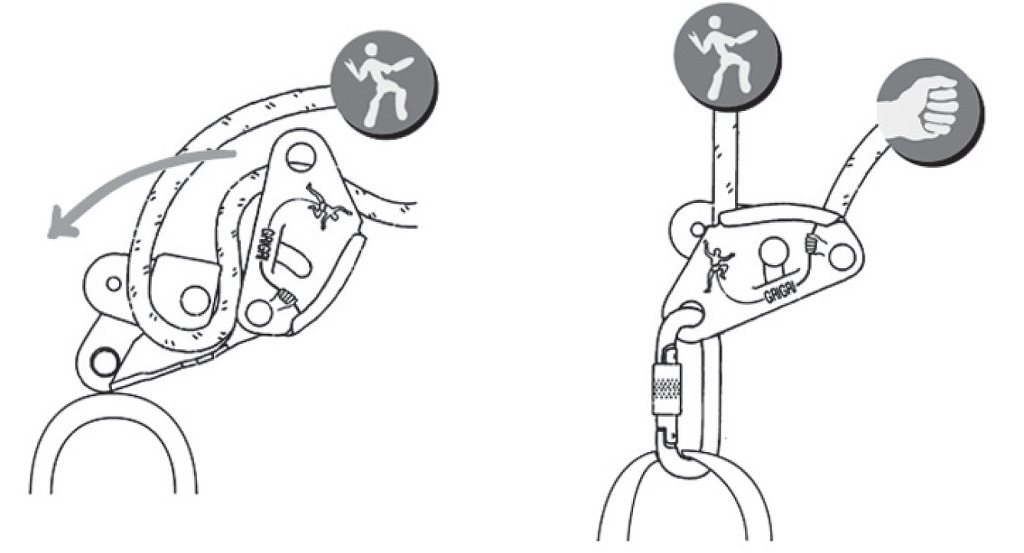

[그림 1] 그리그리에 로프 거는 법
그림처럼 반드시 그리그리 장비에 로프를 끼운다.
○ 그런 후 그리그리를 닫고,
○ 잠금 카라비너와 함께 사용한다.
[그림 2] 사용 전 안전 점검
로프가 올바르게 설치되었는지, 장비가 정확히 기능을 하는지 확인하기 위해서는 항상 사용할 때마다 작동 검사를 거쳐야 합니다. 로프가 힘껏 당겨지거나 힘을 받았을 때 등반자의 아래에 있는 로프가 끼이게 됩니다. 로프에 하중이 가해지면 연결 장치의 핀이 돌아가 로프를 죄어 움직이지 못하게 됩니다. 가해진 힘이 풀리게 되면 캠은 다시 제자리로 돌아갑니다. 장비 안에 이물질이나 모래가 들어가지 않도록 주의하고 로프와 직접 닿는 장비의 표면에 윤활제를 뿌리게 되면 자동 잠금 기능이 재 역할을 못하게 되므로 절대로 윤활제를 사용해서는 안 됩니다.

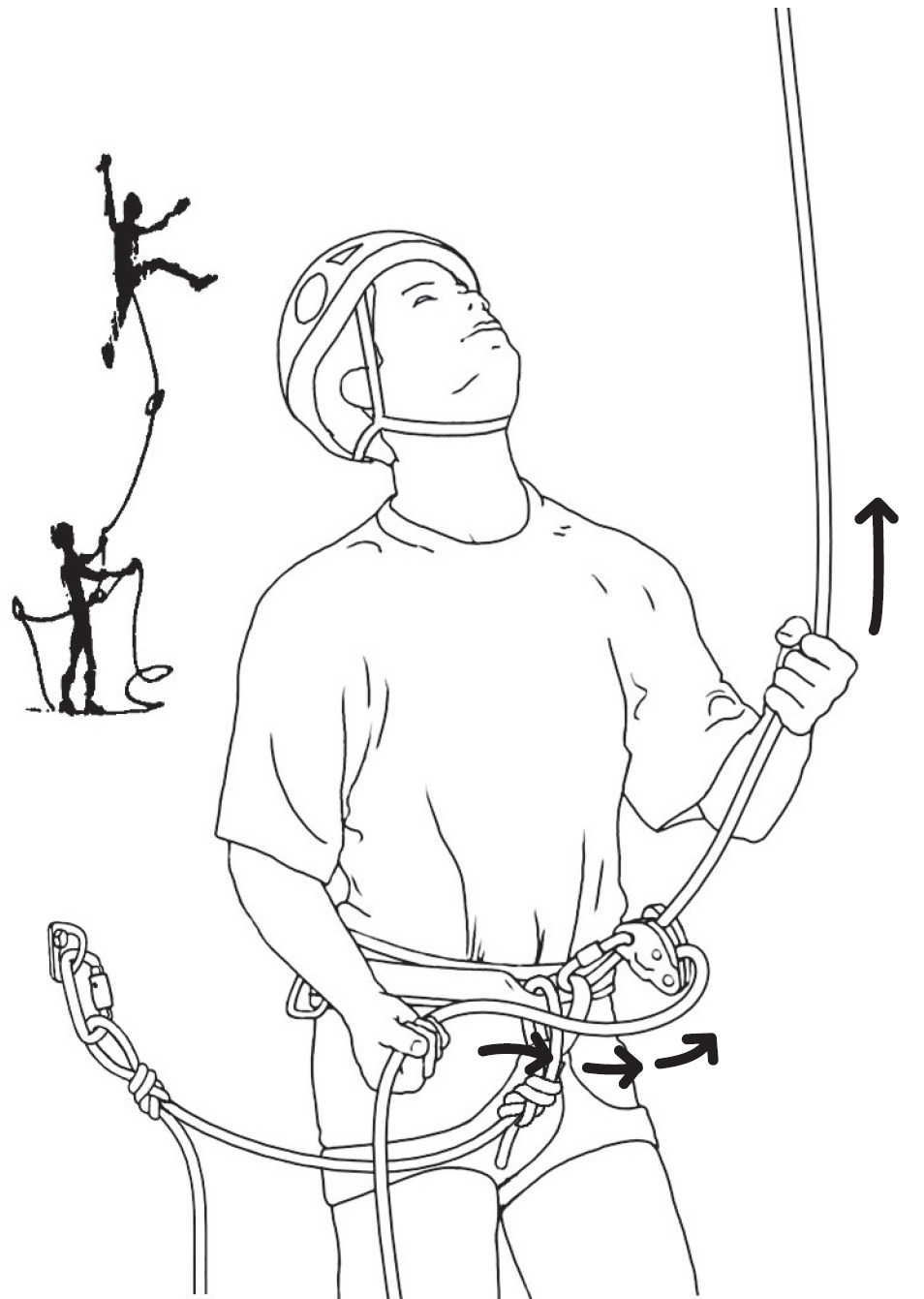

선등자를 확보하기 전에 확보자 자신의 확보가 먼저입니다. 확보자는 장비를 잠금 카라비너에 걸어 안전벨트에 부착하고 로프를 균형 있게 조절하여 선등자가 떨어질 때 전해오는 강한 충격을 흡수할 수 있도록 도와줘야 합니다.
[그림 3A] 로프 밀어 넣기
확보자는 한 손으로 여유분의 로프를 잡고 다른 한 손으로 선등자와 연결된 로프를 잡습니다. 로프를 느슨하게 하기 위해 로프를 장비 안으로 밀어 넣습니다.

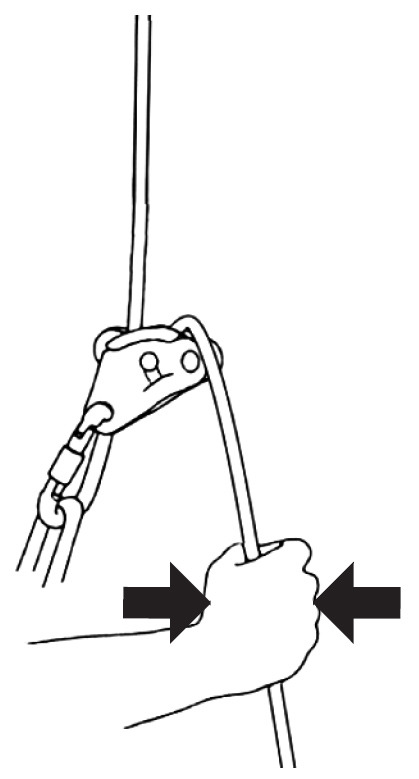

추락정지
효과적으로 추락을 정지시키기 위해서는 여유분의 로프를 팽팽하게 아래로 당깁니다.

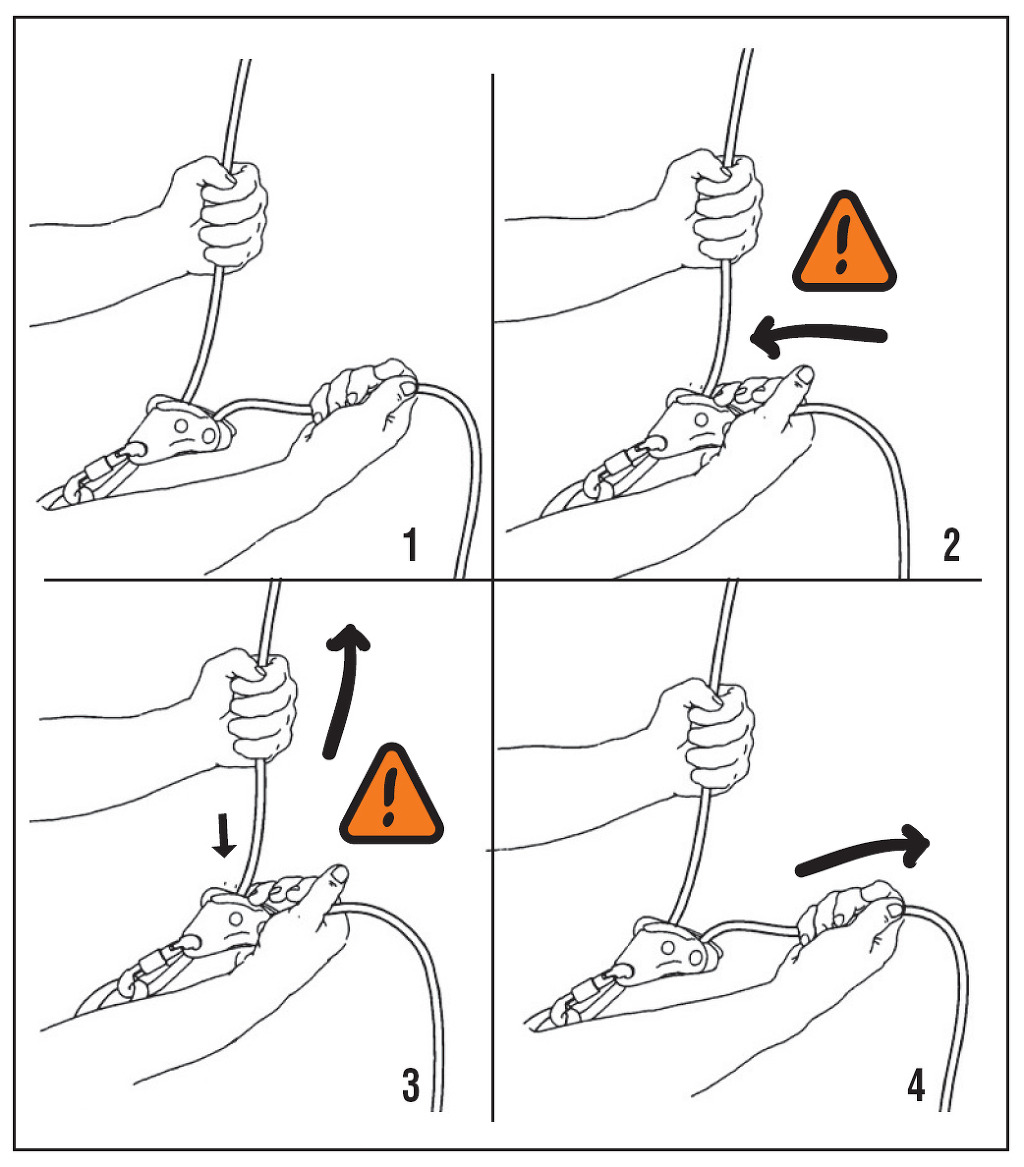

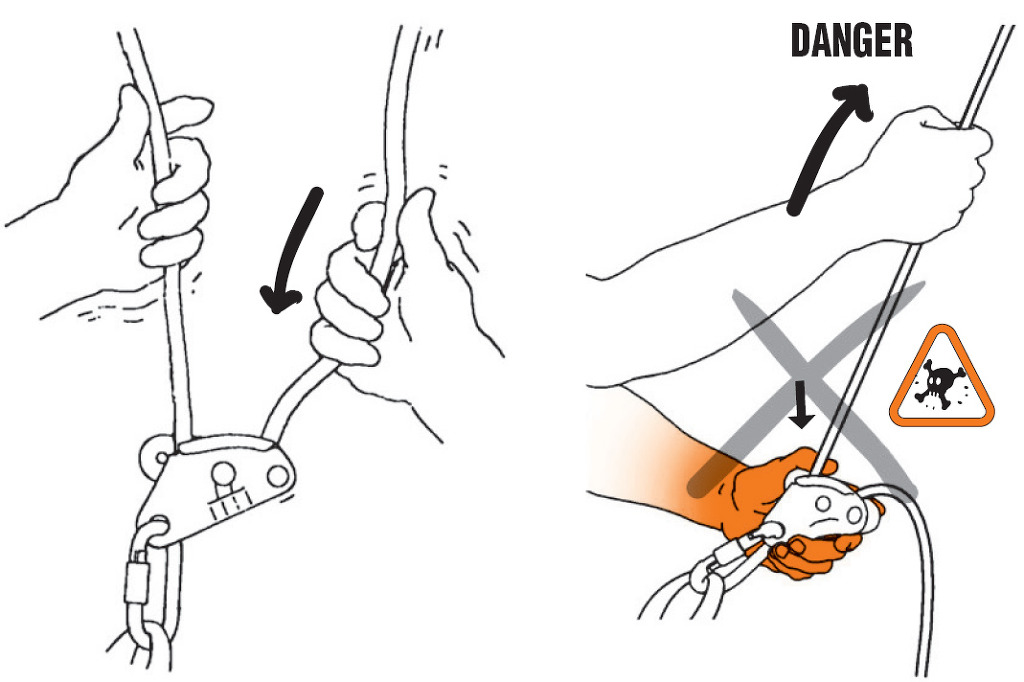

[그림 3B] 빠르게 로프 풀기
선등자가 중간지점에 확보물을 걸때, 확보자는 빠른 동작으로 로프를 풀어주기가 어렵습니다. 이럴 땐, 여유분의 로프를 장비 안으로 밀어 넣고 통과되는 로프를 다른 손으로 당깁니다. 여유분 로프를 잡고 있던 손은 즉시 제자리로 돌아가야 합니다. 주의: 이 장비는 안전을 위해서 반드시 제한된 사용법만을 사용해야하고 빠르게 진행시켜야 합니다. 등반자가 떨어지는 순간, 확보자가 조절 능력을 잃어버리고 손이 그리그리에 빨려 들어갈 위험이 있으므로 빠른 대응 능력이요구됩니다.

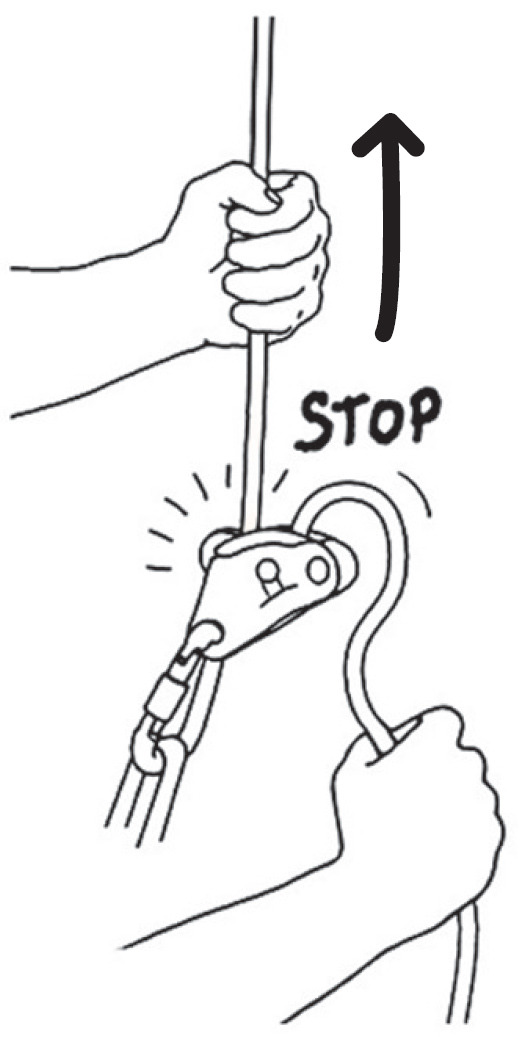

[그림 3C] 제동, 잠금 그리고 열기
(a) 장비가 힘껏 당겨졌을 때 캠의 잠금 장치가 작동되어 등반자의 로프를 꽉 잡아 줍니다.
(b) 갑작스런 충격하중은 장비를 완전히 잠가줍니다. 손잡이를 천천히 당기면 잠금이 바로 풀립니다. 주의 : 잠금을 풀 때, 반드시 여유분의 로프를 꽉 잡고 있어야합니다.

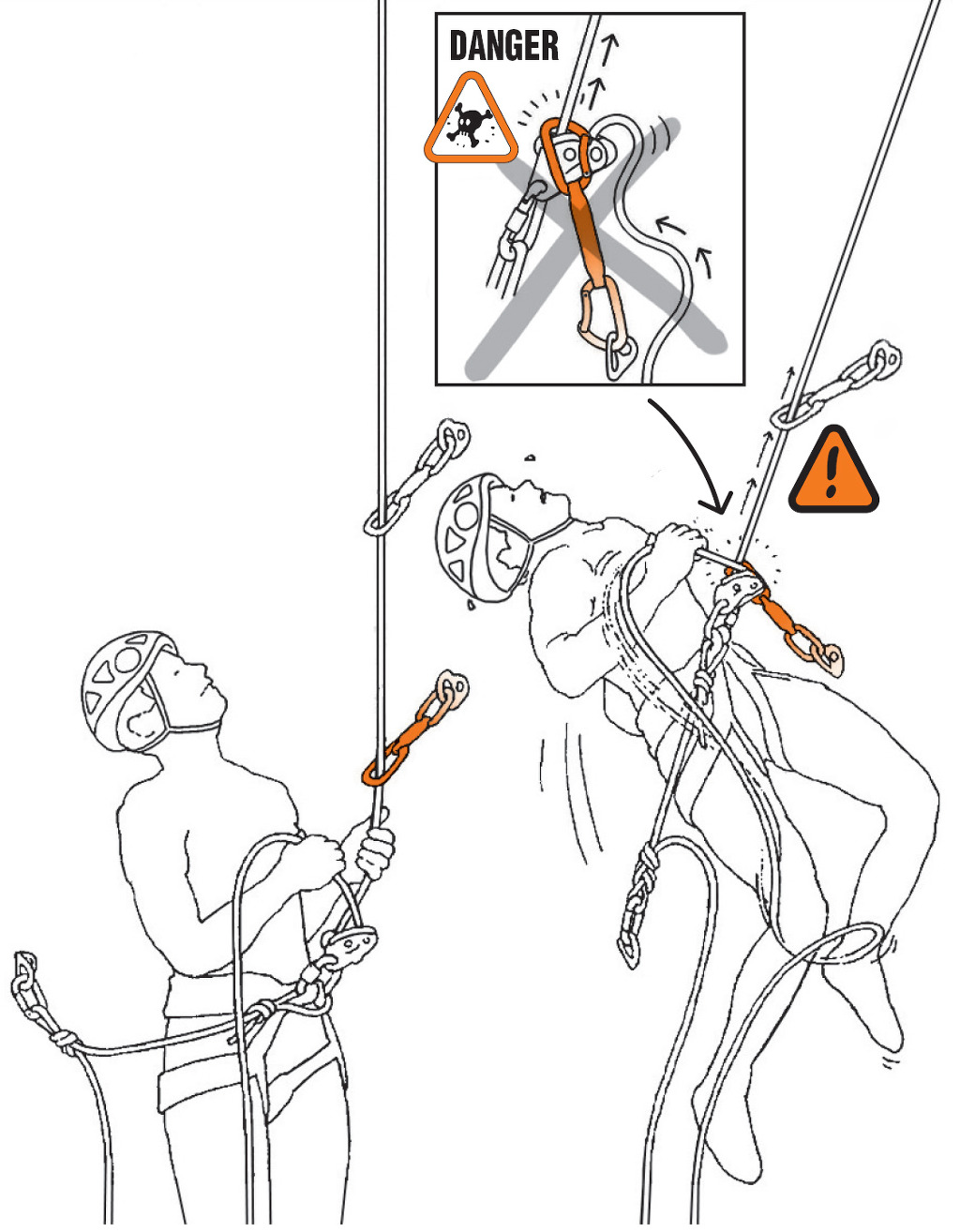

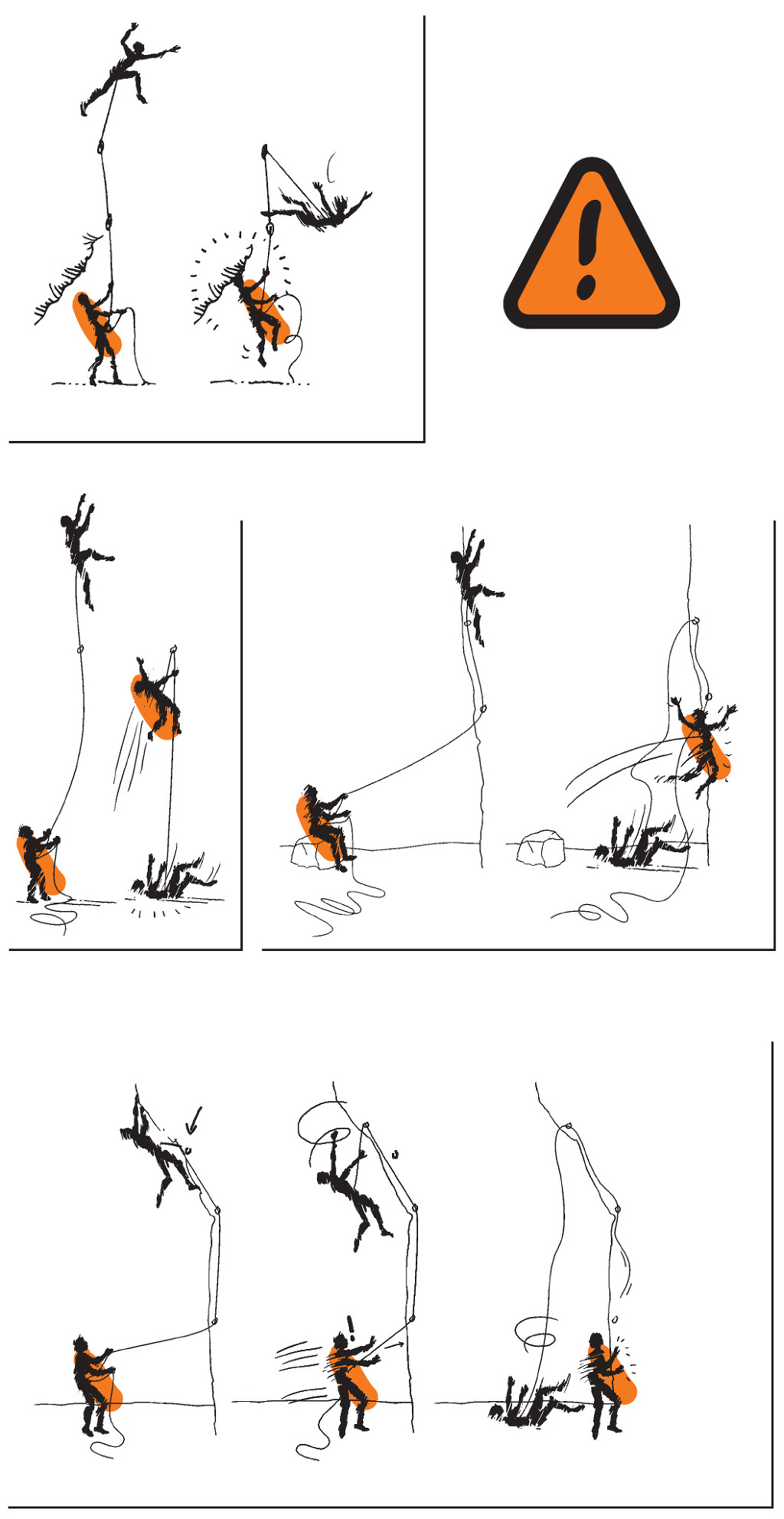

[그림 3D] 확보자가 주의해야 할 사항
○ 확보자는 항상 안전에 유념해야 합니다 : 등반자의 추락과 확보자의 안전을 위해 항상 자기 확보를 해야 합니다.
○ 가벼운 추락이나 가벼운 등반자 : 추락으로부터의 충격력은 루트에 연결된 많은 중간확보 지점에서 흡수되기 때문에 장비에 전해지는 충격력은 한정적입니다. 게다가 가벼운 등반자나 미끄러지는 추락의 하중은 로프를 충분히 팽팽하게 잡아주지 못하여 잠금 동작을 약간 지연시킵니다.
주의: 각 손에 한 줄의 로프만 잡습니다. 8자 하강기나 뮌터 히치 확보를 할 때 한 손에 두 줄의 로프를 잡으면, 손의 압력이 제 기능을 방해하거나 제동을 막거나 지연시킬 수 있습니다.
주의: 장비는 항상 자유롭게 작동되어야 합니다. 다른 장애물에 의해 방해를 받아서는 안 됩니다 (예: 첫 번째 퀵도르).

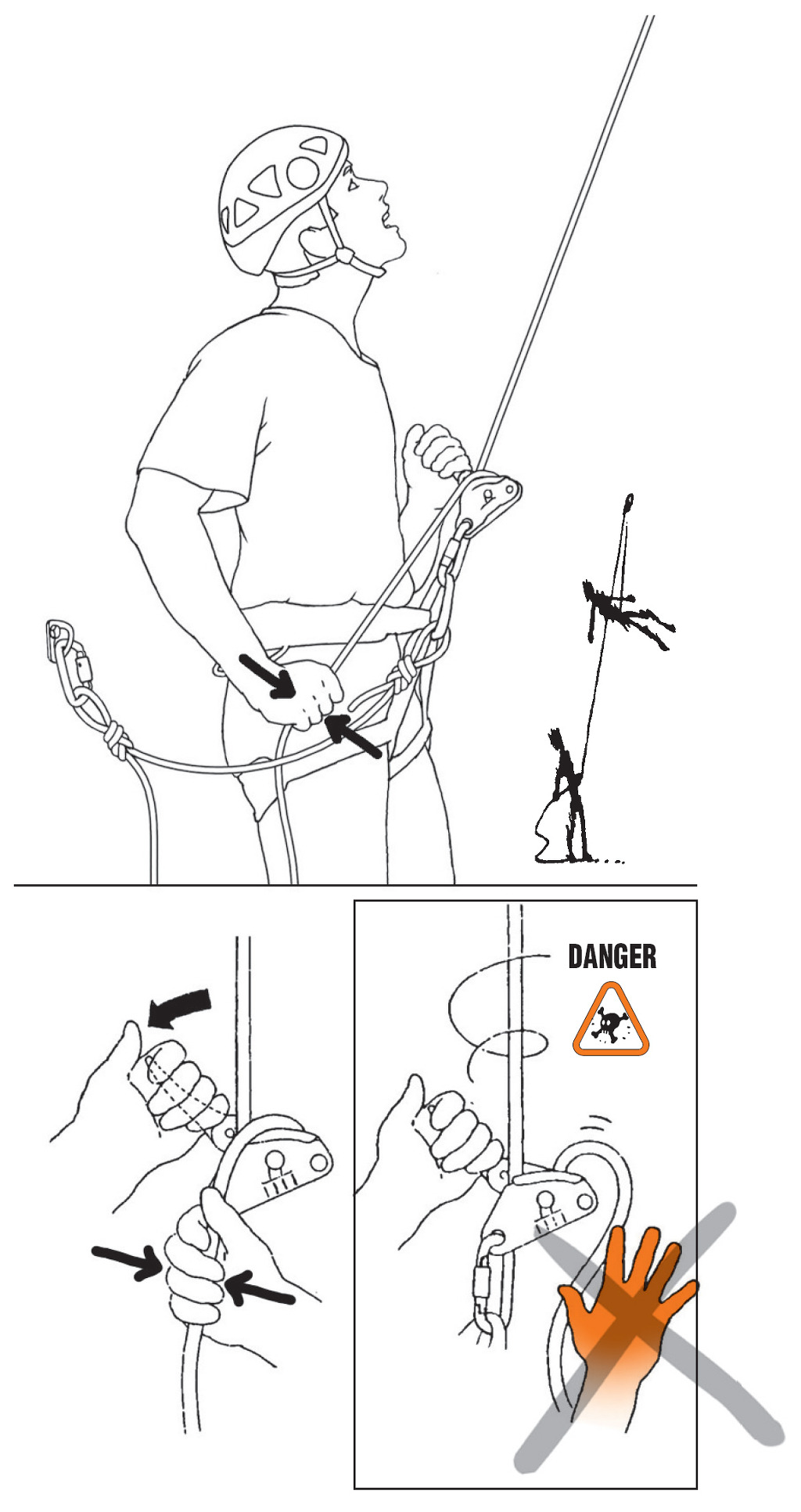

[그림 4] 탑로핑으로 확보자 확보보기
힘을 들이지 않고 등반자를 내리기 위해, 그리그리를 선등자 확보할 때와 동일하게 안전벨트에 연결하여 사용합니다. 여유분 로프를 꽉 잡고 손잡이를 풀어줍니다. 로프를 느슨하게 잡거나 꽉 잡는 동작을 통해 제동을 조절합니다. 손잡이가 제동을 도와줄 수 있지만, 여유분 로프를 잡는 손의 제동동작을 대신할 수는 없습니다.

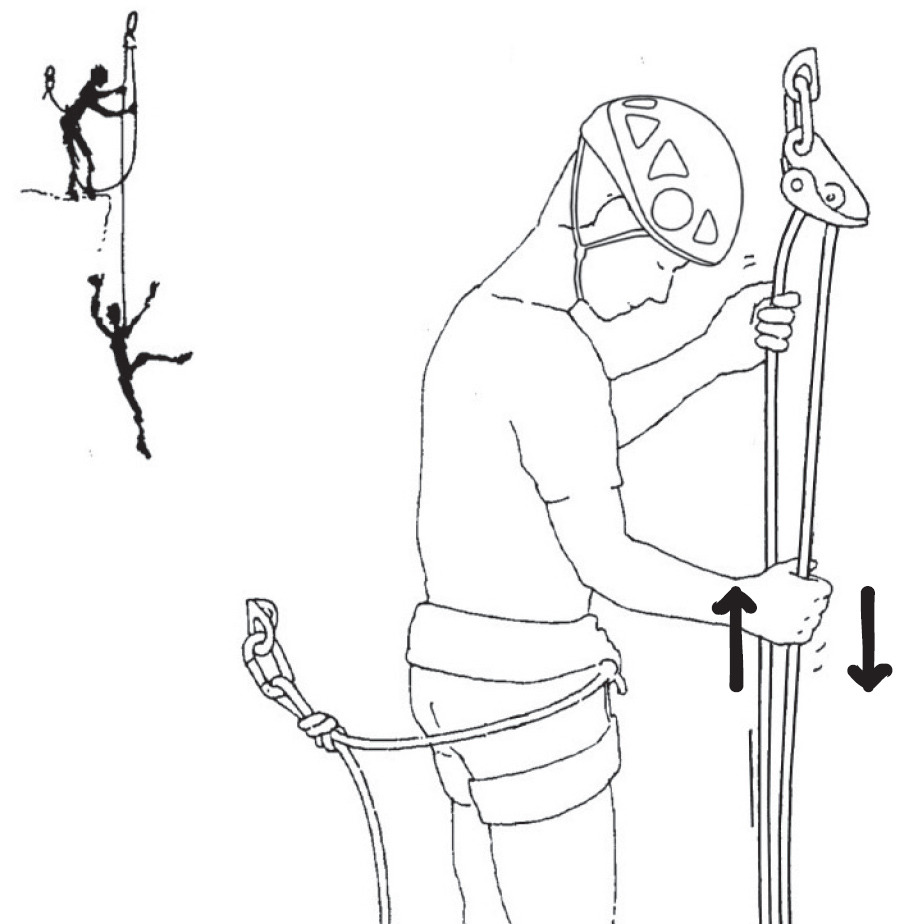

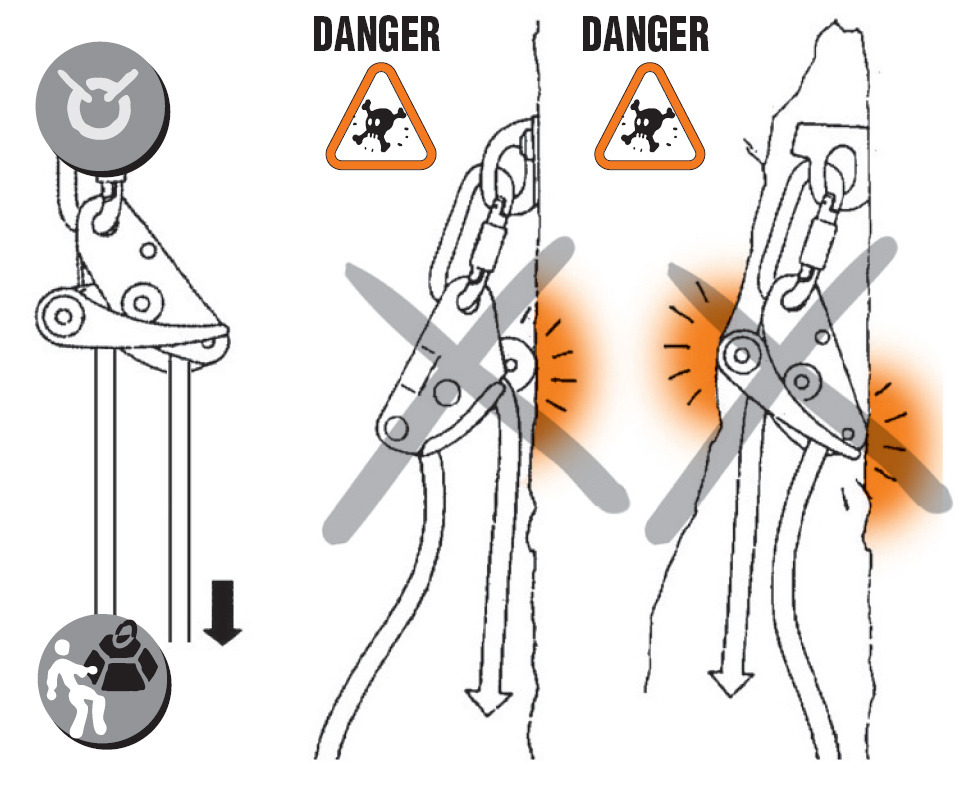

[그림 5] 후등자 확보보기
이런 경우에는, 추락의 길이가 상당히 한정적입니다. 장비를 확보지점에 연결
하거나 확보자의 안전벨트에 연결합니다.
주의: 장비가 암각부분에 마찰되는 것을 피하고 바위의 틈새나 다른 물체에 끼여서도 안 됩니다. 만약 이런 일이 생길경우 장비는 제 기능을 할 수 없습니다.

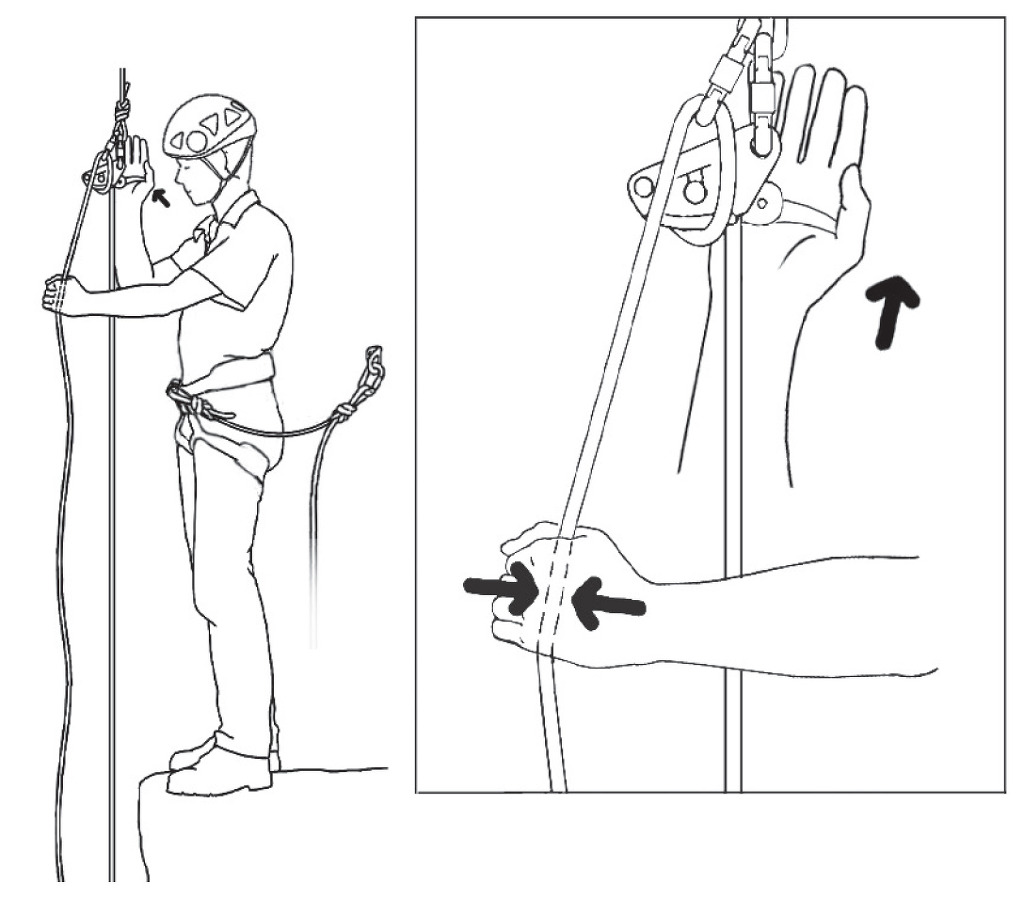

[그림 6] 확보지점을 통해 후등자 확보보기
제동력을 높이기 위해 로프를 카라비너에 통과시킵니다. 여유분의 로프를 잡
고 손잡이를 위로 밉니다. 여유분의 로프를 느슨하게 잡거나 꽉 잡는 동작을 통해 제동을 조절합니다.
[그림 7] 운반하기
이 장비는 도르래 등강기로 대처할 수 있으나, 심한 마찰을 일으킵니다.

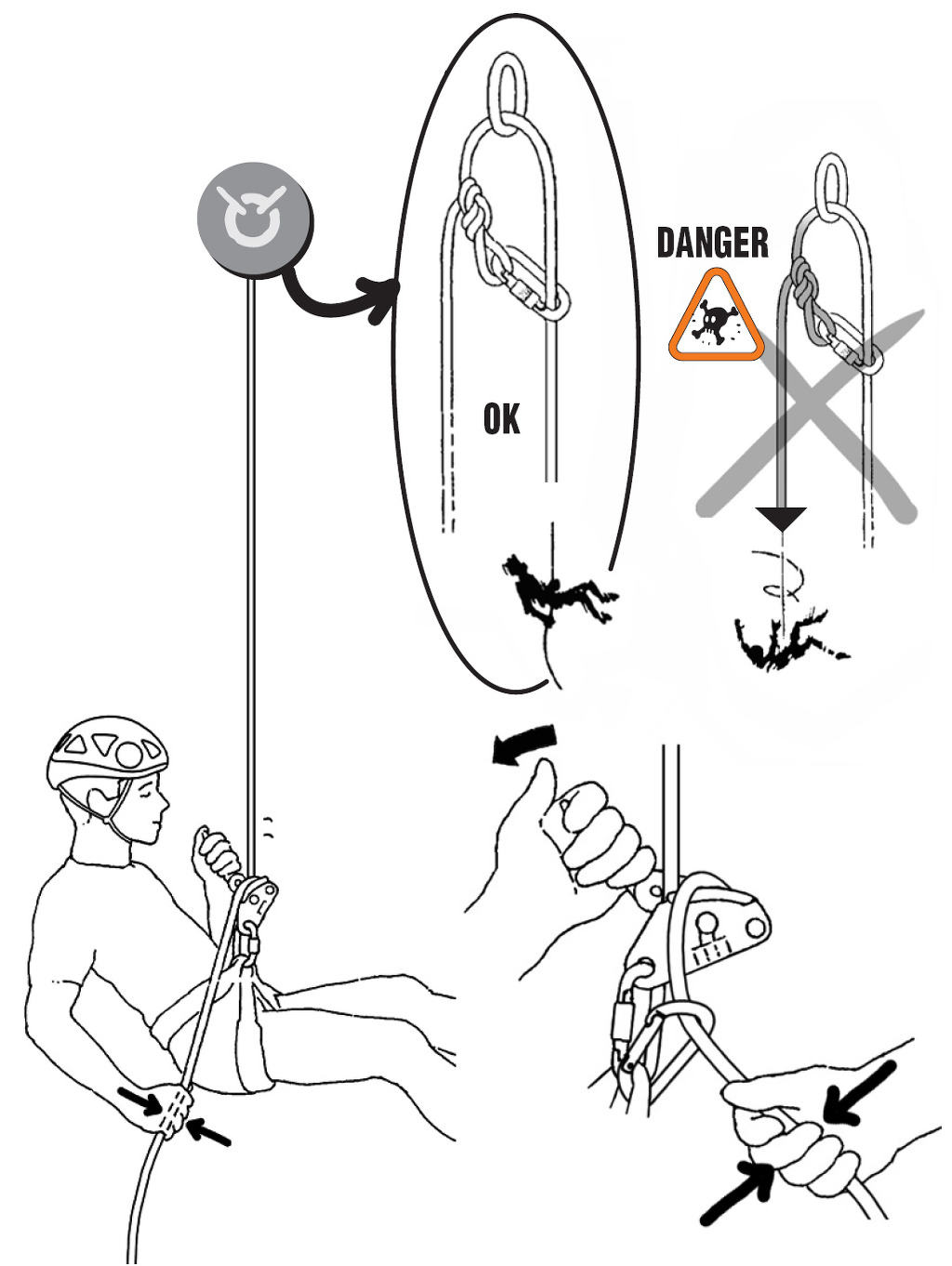

[그림 8] 하강하기
최대 50m 까지의 하강은 안전하나, 그 이상의 하강은 장비가 과열되므로 위험합니다.
로프 설치는 동일한 방법으로 행합니다 : 등반자에게 고정되어 있는 로프를 위의 그림과 같이 장비에 끼웁니다.
○ 그리그리는 자동 잠금 장치이나 최대한 안전을 위해서, 손잡이를 잡았을 때에는 반드시 한손은 여유분의 로프를 잡고 있어야 합니다. 하강하기 위해 첫 번째 여유분 로프를 단단히 잡고 손잡이를 부드럽게 당깁니다. 제동과 하강의 조절은 여유분의 로프를 느슨하게 잡거나 꽉 잡는 동작에 의해 조절됩니다. 하강을 멈추기 위해서는 간편하게 손잡이를 풀어줍니다.
○ 제동력을 높이기 위해서는 여유분의 로프를 카라비너에 통과시킵니다.
○ 한 손으로 하강하거나 뒤로 되돌리기 위해서는 그림을 참고합니다.
주의 : 사망할 위험이 있으므로 정확한 로프로 하강해야 합니다.
하강하기 전에 항상 로프의 끝부분에 확실하게 매듭을 져 놓습니다.
