1.
기초적인 질문 같은데...잘 이해가 안가서요 ;ㅁ;

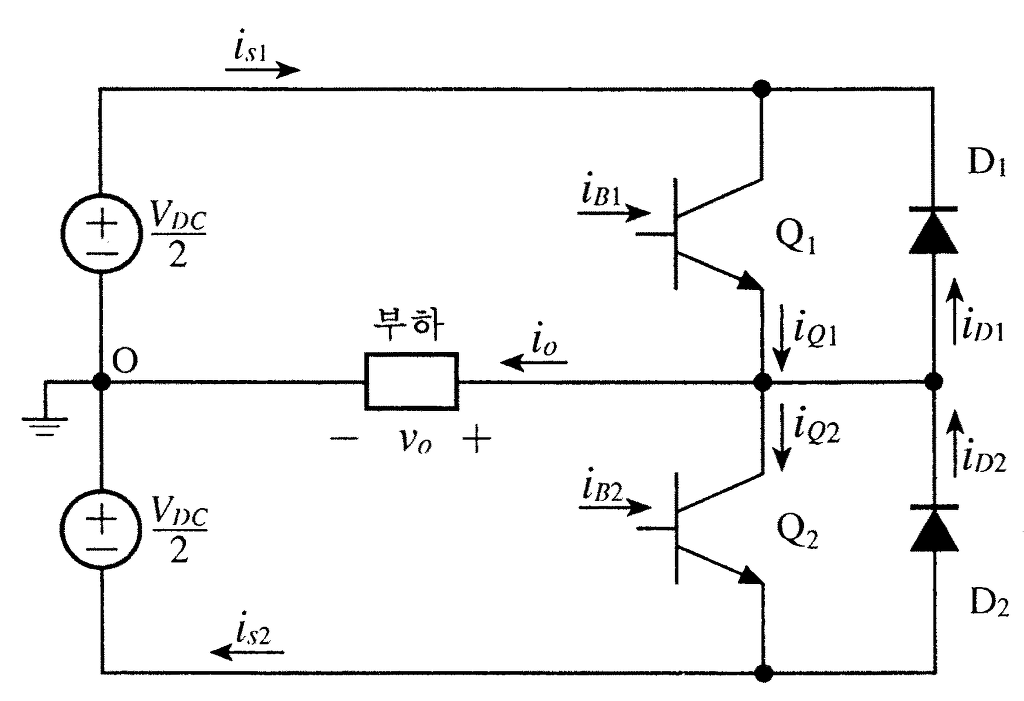

하프브릿지 회로는 Q1, Q2가 동시에 온되면 안되잖아요...
근데 언뜻 생각했을 때 둘 다 동시에 온되도 전류가 흐를 수 있지 않나요??
KVL 위배라는데 정확히 이해가 안가서...
상세히 답변 부탁드릴께요!!!
2.

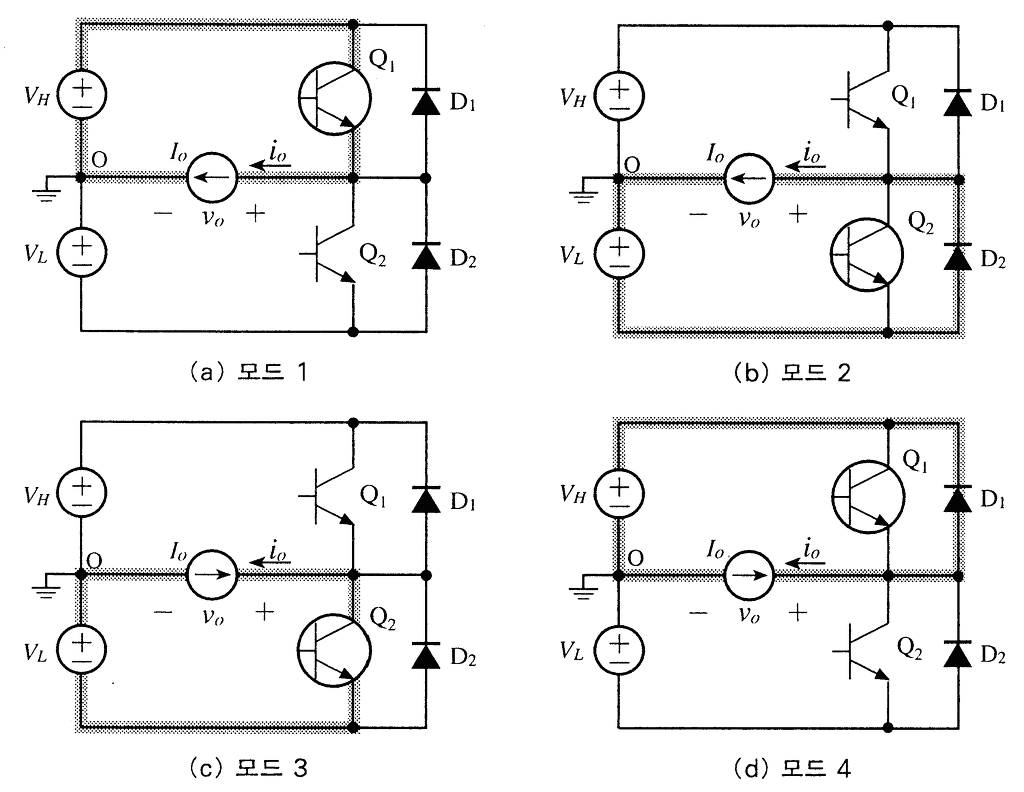

그리고 Q1이 온, Q2가 오프시에 모드1로만 전류가 흐른다고 설명이 되는데...
제 생각엔 Q2가 오프니까 D2로도 전류가 흘러서 모드1과 모드2가 동시에 진행되는거 같은데,
맞나요??
다음검색
댓글
댓글 리스트-
작성자열공하자z 작성시간 10.12.28 질문1 에 대한 답 : 두개의 스위치가 동시에 온되면 short됩니다. 스위치 파손되겠죠. 따라서 두개의 전압원이 단락되기 때문에 안됩니다.
질문 2에 대한 답 : 모드2는 Q1온상태에서 Q1 off상태로 전환할때 D2를 통해서 전류가 흐르게 됩니다. 이것은 전류원을 인덕터로 생각하시면 될껍니다.
인덕터는 전류을 일정하게 유지시키려는 성질이 있기 때문에 D2를 통해서 전류가 흘러야 되는거죠. 만약 전류가 순간적으로 0가 된다면 di/it=무한대가 되서 스위치 고장납니다
