SMPS 회로도 입니다 해석 좀 도와 주세요 ㅠㅠ!!

[밍아리]

안녕하세요 SMPS회로를 분석해야 되는데 도저히 얕은 지식으로는 정확한 분석이 안되네요 ㅠㅠ

교류 전압이 들어와서 브릿지 회로를 통해서  정류되는건 알겠는데 그 뒤로는 깜깜하네요..

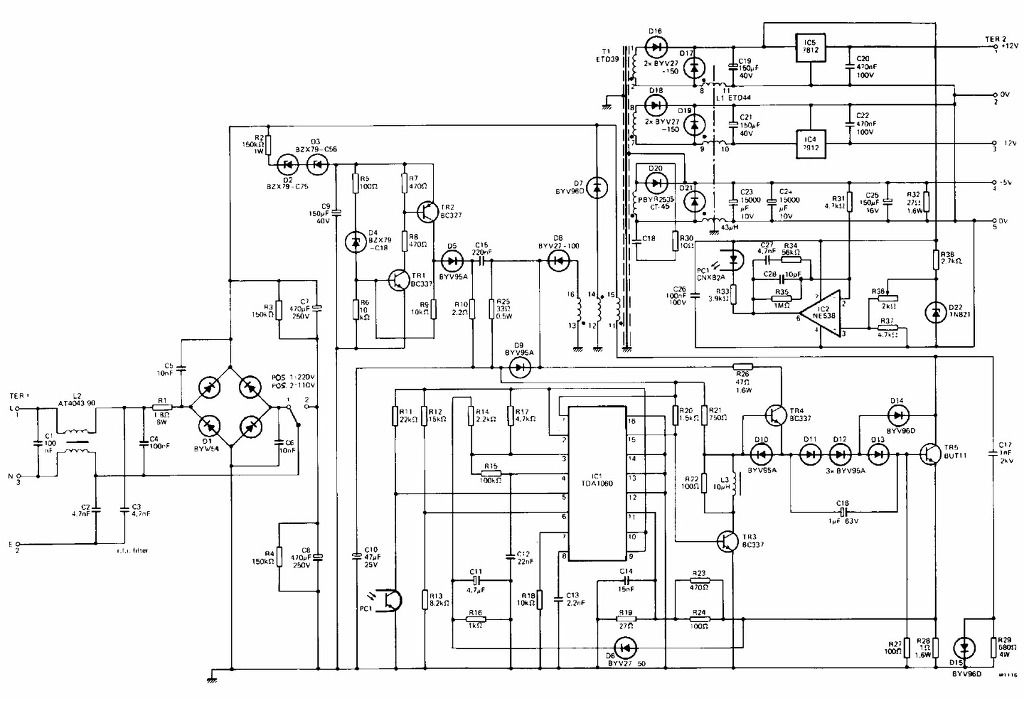

회로도에서 교류전압이 들어와서 직류전압으로 나오는 전반적인 과정이나 ㅠㅠ

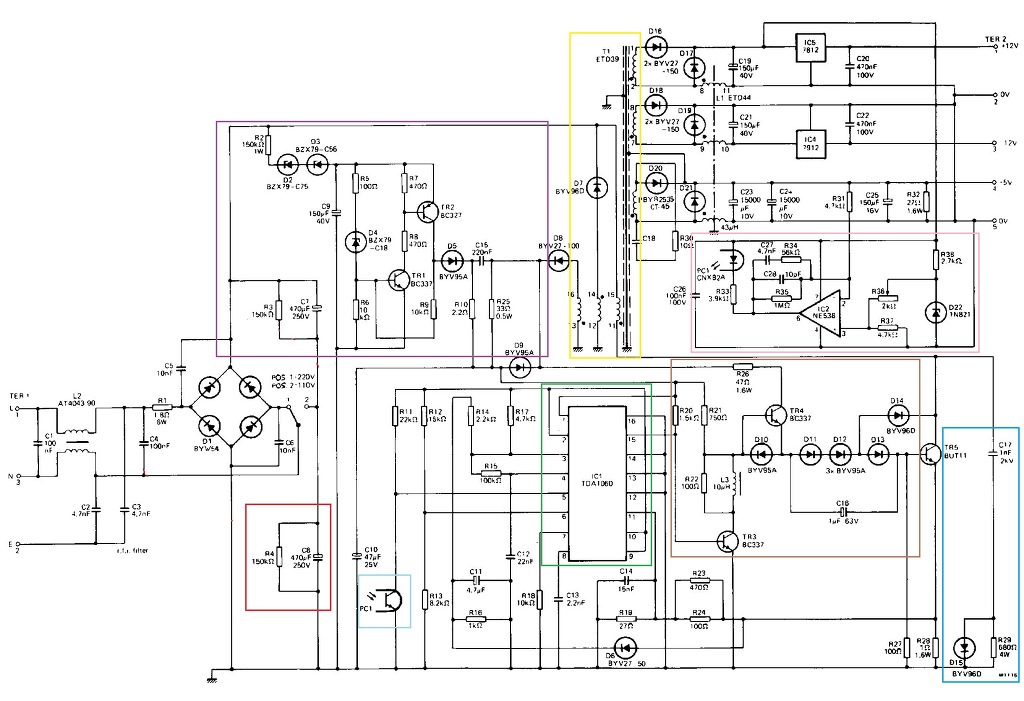

네모칸부분 어느 하나라도 해석해주시면 감사합니다 ..

[마로]

SMPS의 기본원리를 모르시는 것 같은데 여기에 글로 간단히 써서 이해되도록 하기가 쉬운일이 아닐 것 같네요.
먼저 SMPS 관련서적을 보시면 원리적 설명이 되어 있으니 원리를 터득하신 후 그래도 이해 안되는 부분만 다시 질문해 주시는게 맞을 것 같습니다.

[밍아리]

네ㅜㅜ 관련서적 빌려서 자료찾아 해석하고 있는데 .. 많이 부족한 상태에서 회로가 다르고 복잡해지니까 회로도 어느 부분이 어떤 역할을 하는지 잘 모르겠네요 ㅠㅠㅠ
질문드려도 되나요??? 오른쪽 위쪽 분홍색칸 부분은 오차 증폭기랑 PWM 비교기 부분인가요???
IC2랑 이어지는 위에서 세번째 회로도 Foward컨버터 인가요?? 아니면 구동회로 인가요??

[위스키]

1. 분홍색 칠한 부분은 오차 증폭기 입니다. PWM비교는 여기서하는게 아니고 IC1에서 하는 겁니다.
2. 위 아래 두도면 다 FORWARD 컨버터 입니다. 트랜스극성이 그것을 확인해 주고있으며, FLY-BACK 타입은 정류 출력측에 인덕터를 사용하지 않습니다.

[밍아리]

도움주셔서 감사합니다!!:)
