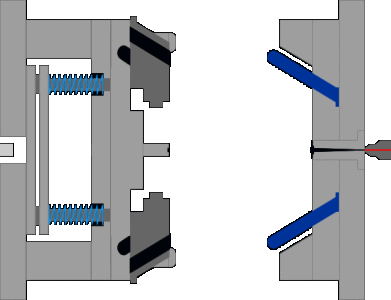

1.양슬라이드 [분할] 금형.
- 보빈과 같은 형상의 언더 컷은, 2단의 분할 금형 블록으로 해 슬라이드시켜 처리한다.
이러한 구조의 금형을, 분할 금형(스프릿트 금형)이나 양슬라이드 금형으로 불리고 있다.

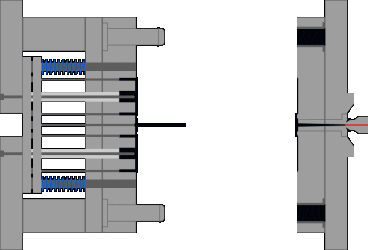

2. 2단 금형.
- 게이트방식 : Submarine Gate 또는 터널게이트 - 제품 취출 시에 게이트가 절단되어지는 것으로 사출후 게이트 사상 등 후 처리가 필요없는 금형구조 임.

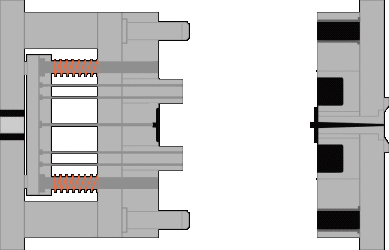

3. 인서트 금형.
- 인서트 제품 금형 - 금속기구류 부품 등을 금형내부(코아)에 1차 삽입한 후 제품을 성형하는 금형구조.

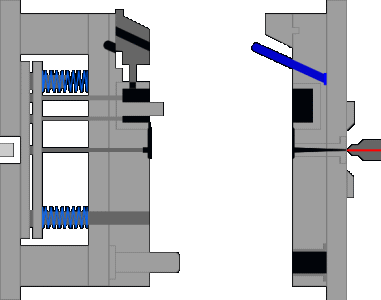

4. 가동측 슬라이드 금형
- 측면으로 구멍이나 요철(언더 컷)이 있는 부분을 슬라이드시킨다.
기본적으로 플라스틱 금형은 반드시 제품을 코어 측에 고착시켜 밀어내서 취출하도록 만들어진다.
그 때문에 제품을 밀어낼 때 측면으로 요철등의 장해가 있으면 제품을 밀어서 취출할 수 없기 때문에 이러한 형상 부분이나 측면 전체를 슬라이드시킨다.
