소방용 순간 유량계 (Orifice Type)80A

[일출]

소방용 순간 유량계 (Orifice Type)

더블클릭을 하시면 이미지를 수정할 수 있습니다

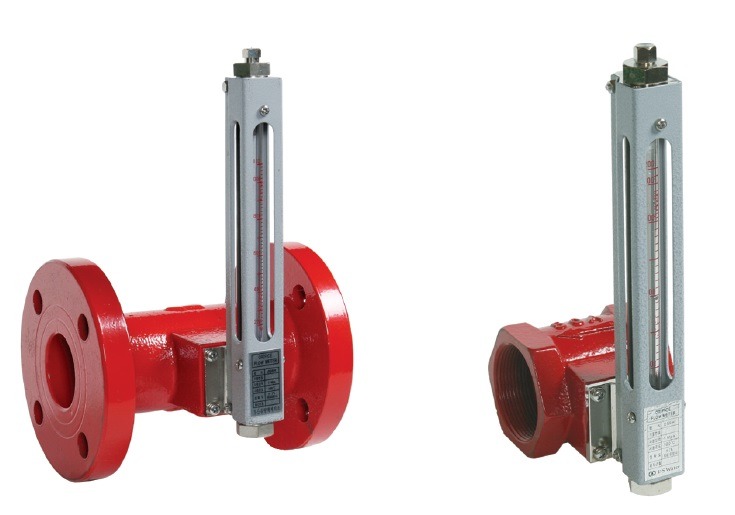

소방용 순간 유량계 (Orifice Type)

Model : DSR 80A

􄤵 사양
􄤎사용압력 : MAX 1MPa (특수용 MAX 2MPa)
􄤎사용온도 : 80℃
􄤎정 밀 도 : ±2.0%(최대유량시)

􄤵 재질

Code No.		재질
Base	100A이하Screw Type)	GCD 200
Soket	100A이상Flange Type)	SS 41
Orifice Plate		SUS 304
Cell Block 본체		AL
Cover		SUS 304
Taper관		Acryl
Float		SUS 304
Packing		NBR

􄤵 유량범위 (F)=Flange이며 유량범위는 나사Type과 동일하다.

Code No.	구경	유량범위H2O)
		소방용ℓmin)
DSR-40	11/2 B	110~550
DSR-50	2B	220~1,100
DSR-65	21/2 B	450~2,200
DSR-80	3B	700~3,000
DSR-100	4B	900~4,500
DSR-125	5B	1,200~6,000
DSR-150	6B	2,000~10,000
DSR-200	8B	2,000~10,000

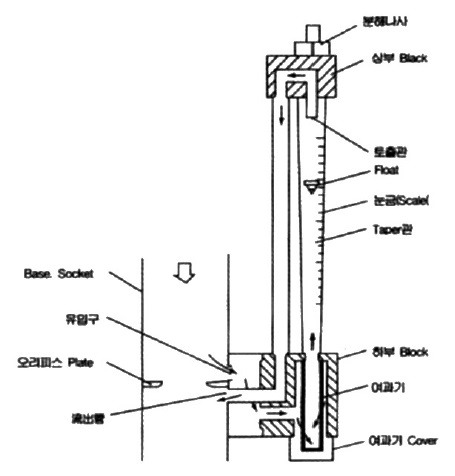

􄤵 작동원리

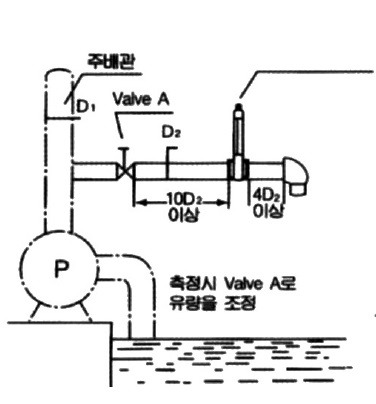

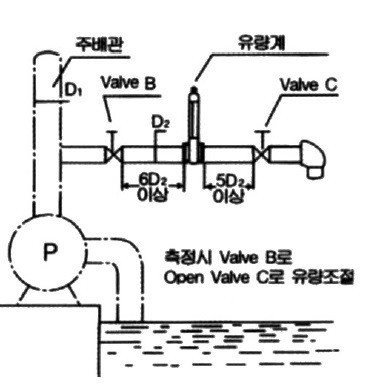

􄤵 설치방법
