기초 논리회로 (OR 게이트 / EOR 게이트)
【 이론 】
OR 게이트는 입력 중 하나만 High 상태이면 출력이 High가 된다. 그림 13-9는 OR 게이트와 진리표를 보여준다.

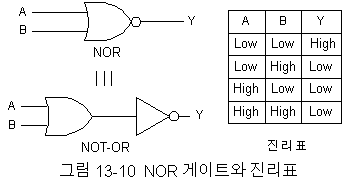

NOR 게이트의 특성은 OR 게이트 출력의 반대가 된다. 그림 13-10은 NOR 게이트와 진리표를 나타낸다.

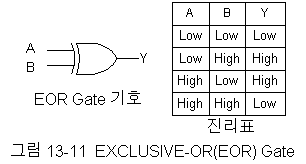

2 입력 EXCLUSIVE-OR (EOR) 게이트의 특성은 이들 두 입력 상태가 서로 상반될 때만 출력이 High가 된다. 이것이 2 입력 OR 게이트와 다른 점이다. 그림 13-11은 EOR 게이트와 진리표를 보여준다.
