중국해군 구축함 리스트 : The PLAN indigenous destroyer classes (051, 052, 051B, 052B, 052C and 051C) listed above is in the historic sequence, that is, 051 is oldest and 051C is newest. At first glance, the alternating of 051 and 052 is confusing. In the PLAN nomenclature, however, 051 and 052 are not names of generations, but indicate the types of the ship's main engine. Destroyers with type prefix 051 use steam turbines and the ones with 052 use gas turbines. China cannot produce gas turbine indigenously for the destroyers yet and the gas turbine has to be imported. Type 052 ships use LM2500. Since 1989, however, LM2500 cannot be imported anymore due to the arms embargo. The newer 052 ships (052B/C) use the Zorya-Mashproekt DA80/DN80 gas turbine from the Ukraine. Mechanical difficulties with the Ukrainian gas turbines resulted in the steam turbine versions (Type 051B and 051C) being developed in parallel
방공구축함
Luyang II class (Type 052C) - 3 척 (추가건조중)
Luzhou class (Type 051C) - 2 척
합계 - 5 척
다목적 구축함
Luyang class (Type 052B ) - 2 척
Luhai class (Type 051B) - 1 척
Luhu class (Type 052) - 2 척
합계 - 5 척
대잠구축함
Sovremenny class - 4 척
Luda class (Type 051) - 11 척
합계 15척
한편 프리깃함 내역은 다음과 같습니다.
Jiangkai 급 다목적 프리깃
Jiangkai II class (Type 054A) - 10 척 (추가건조중)
Jiangkai I class (Type 054) - 2 척
합계 12척
Jiangwei 급 다목적 프리깃
Jiangwei II class (Type 053H3) - 10 척
Jiangwei I class (Type 053H2G) - 4 척
합계 14척
Jianghu 급 대함 프리깃
Jianghu V class (Type 053H1G) - 6 척
Jianghu IV class (Type 053HT-H) - 1 척
Jianghu III class (Type 053H2) - 3 척
Jianghu II class (Type 053H1) - 9 척
Jianghu I class (Type 053H) - 2 척
합계 21척

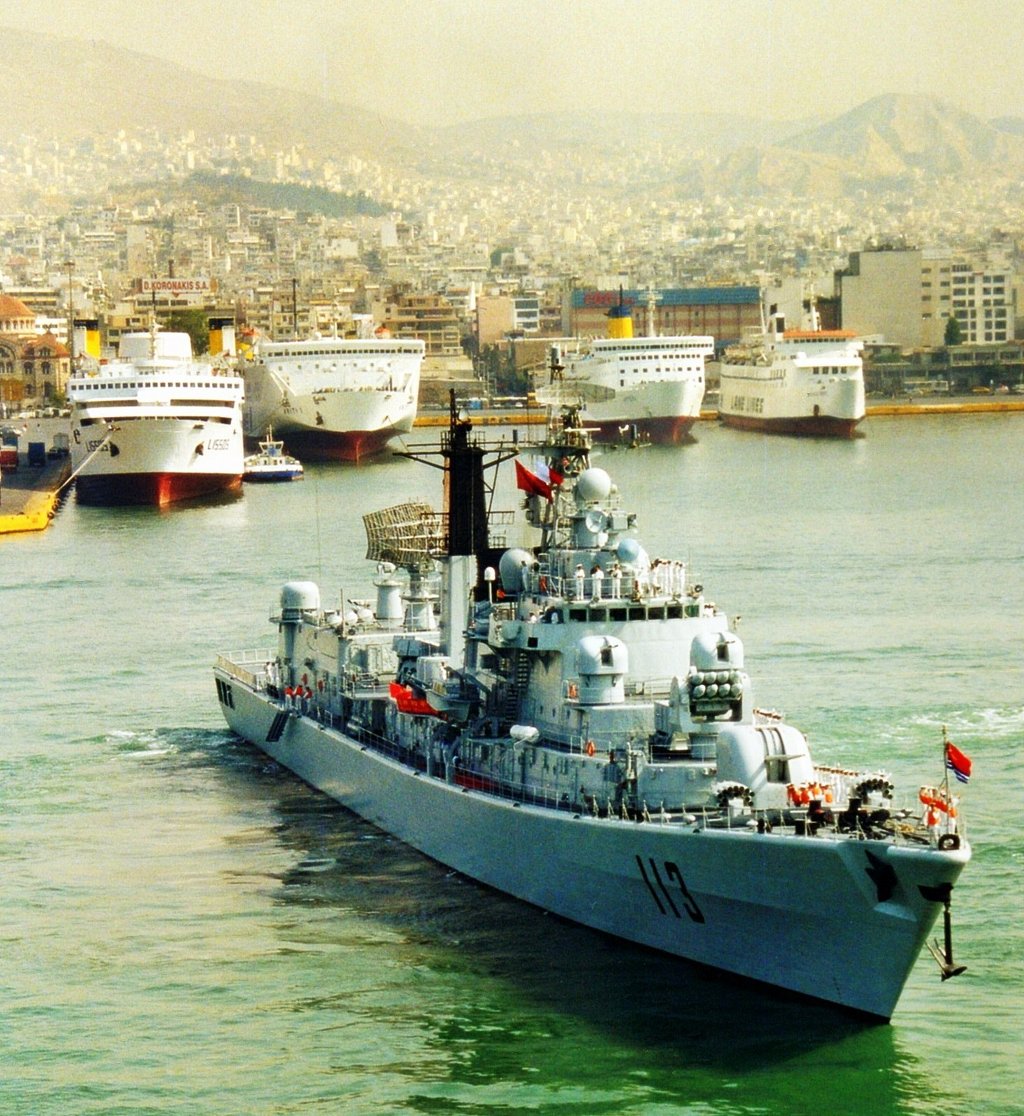

052A Luhu급 구축함은?
개요
Type 052A Harbin급은 중국에서 자체 설계한 함정 중에서는 비교적 현대적이며 서방세계 함정에 가까운 구축함이다.
하얼빈급은 나토 코드명으로 Luhu라고 불리며, 이전에 건조된 Type 051A 구축함(나토 코드명 루다)에 비해 무장과 장비가 크게 향상되었다.
이는 서방세계의 무장과 장비를 대폭 도입한 것에 따른 것이며, 중국은 하얼빈급 건조를 통해 얻은 서방세계의 기술과 장비의 역설계를통해 자국산 장비를 현대화 시키는 계기를 마련하였다.
그러나 여전히 하얼빈급도 같은 급의 서방세계의 함정보다는 전체적인 성능면에선 떨어지는게 사실이다.
Type 052A는 모두 2척이 건조되었는데 1번함인 하얼빈함은 1991년 10월에 진수하여 1994년 7월에 취역했으며, 2번함인 칭다오함은 1993년 10월 진수하여 1996년 5월에 취역하였다.
2척 모두 상하이의 장난 조선소에 건조되었고 현재는 칭다오에 위치한 북해함대에 배치되어 있다.

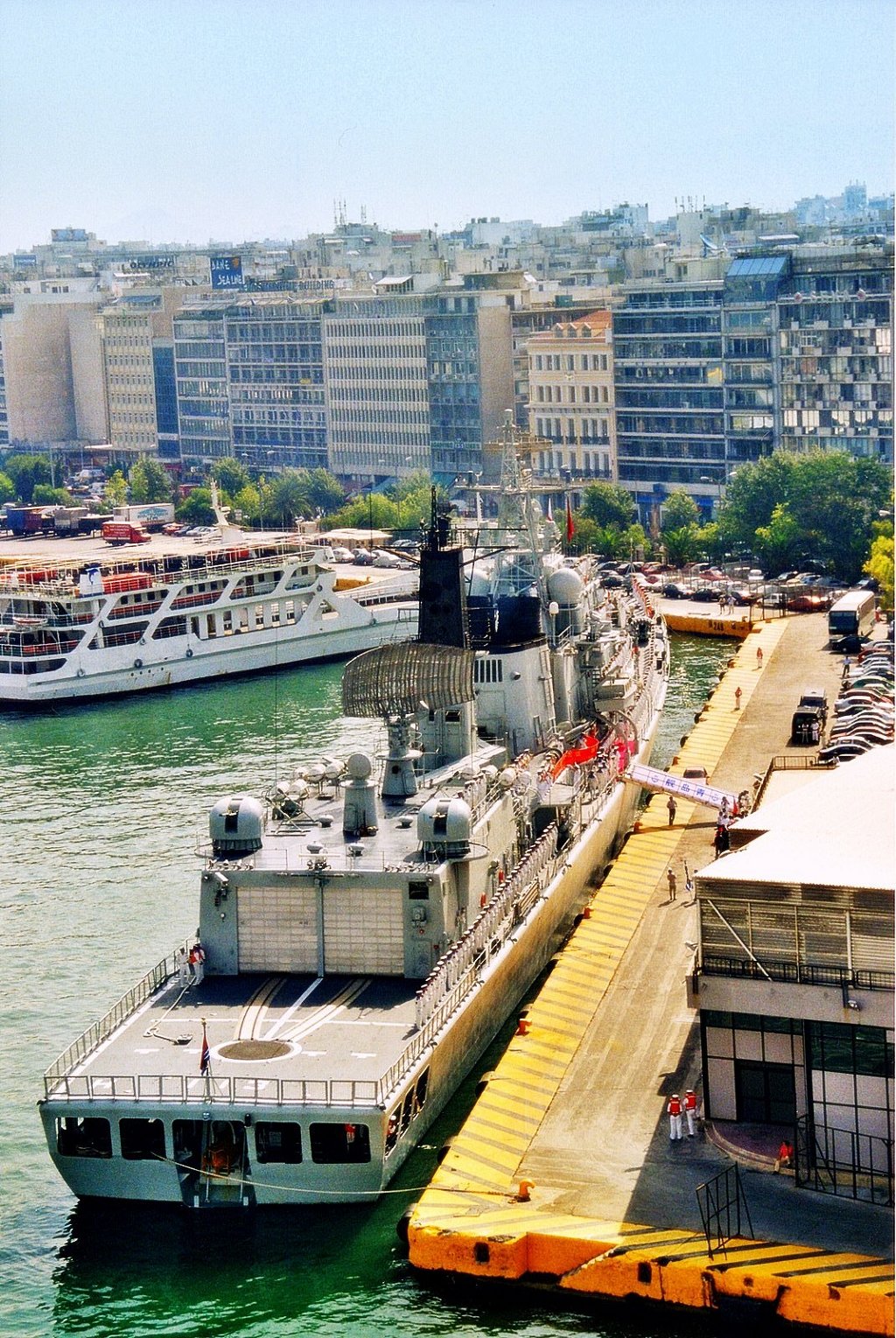

구조

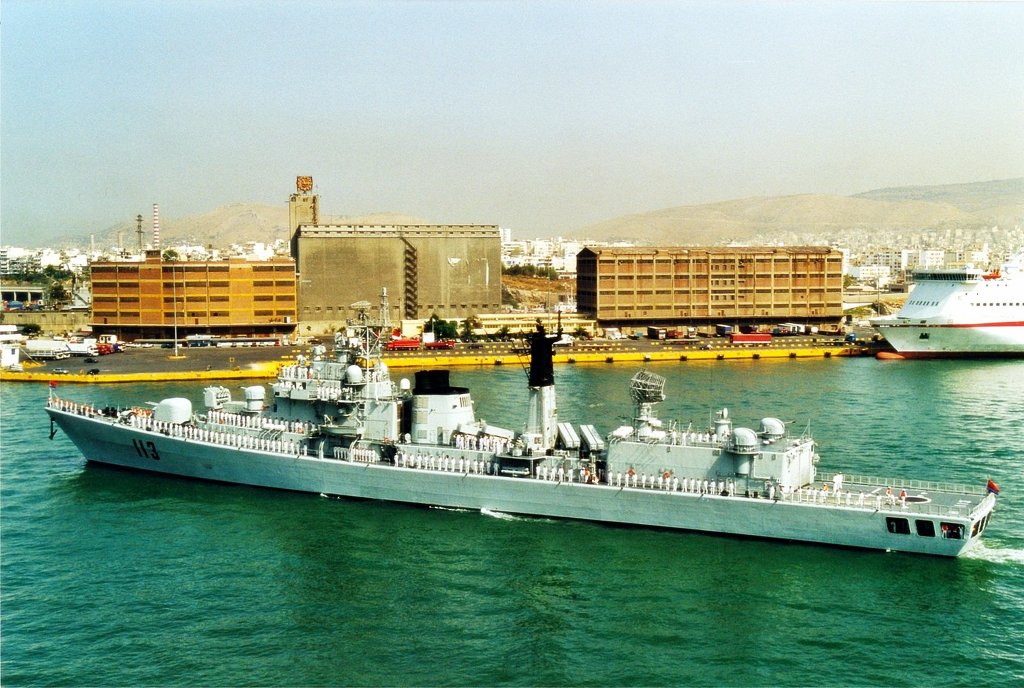

같은 Type 052A 구축함이지만 1번함인 하얼빈함과 2번함인 칭다오함에는 다소 차이가 있다. 외형상 가장 큰 차이점은 굴뚝으로, 칭다오함은 적외선 신호를 감소시키기 위해 굴뚝을 재설계하였다고 한다.
그외에도 칭다오함은 하얼빈함에 비해 국산화된(역설계된) 장비와 무장을 많이 탑재하였다. 그러나 최근에는 하얼빈함도 일부 무장을 개량된 중국산 무장으로 대폭 개장한 뒤 다시 취역하였다.
하얼빈함의 개장 후 가장 눈에 띄는 것은 대함 미사일 발사기와 함포이다. 이전에는 대함 미사일 발사기를 비스듬하게 4연장 2기 형식으로 장착했으나, 현재는 4연장 4기 형식으로 장착하고 있다.
발사관 자체도 YJ-82 대함 미사일이 장착가능한 박스형 발사관으로 바뀌었다. 함포는 이전에 비해 레이더 반사 면적 감소가 고려된 스텔스 포탑을 가진 함포로 교체된 것을 알 수 있다.
칭다오함도 하얼빈함과 비슷한 수준의 개장을 할 것으로 추측된다.
장비
지휘 무장 통제 체계
지휘 무장 통제 체계로는 프랑스 Thomson-CSF사의 TAVITAC 시스템을 탑재하여 각종 무장을 통합하였다. 사격 통제 시스템은 Castor-II 레이더에 의해 적외선 추적과 레이저 거리측정을 지원받으며, 그외에 GDG-775 광학 조준기도 2기 장착되어 있다.
레이더 :
대공 레이더로는 두척 모두 Hai Ying(God Eye) 2차원 장거리 레이더가 사용된다.
대공/대수상 레이더에는 약간의 차이가 있는데 첫번째함인 하얼빈함에서는 Thomson-CSF사의 TSR-3004 Sea Tiger 레이더가 장착되며, 두번째함인 칭다오함에는 Sea Tiger의 중국산 역설계인 Type 360 레이더가 장착된다.
대수상 레이더로는 중국산 ESR-1레이더가 장비되며 항법 레이더는 Racal Decca사의1290 레이더가 장비된다.
사격 통제 레이더로는 Type 347G가 대함 미사일 유도와 100mm 함포 통제에 사용되며, 37mm 자동 대공포의 통제에 사용되는 EFR-1(Rice Lamp)은 함수와 함미에 1기씩 모두 2기가 장비된다.
그리고 Thomson-CSF사의 Castor-II는 크로탈 대공 미사일이나 크로탈의 중국산 역설계인 HHQ-7 대공 미사일을 유도하는 데 사용된다.
소나
소나로는 DUBV-23 선체 고정 소나와 DUBV-43 가변 심도 소나가 장비된다. DUBV-23 선체 고정 소나는 능동 탐색과 공격을 하며 중주파를 사용한다. DUBV-43 가변 심도 소나는 능동 공격을 하며 역시 중주파를 사용한다.
추진기관
Type 051A의 추진기관은 가스터빈 엔진 2기와 디젤엔진 2기로 구성된 CODOG 방식이다. 그러나 가스터빈의 종류에는 차이가 있다.
첫번째함인 하얼빈함은 미국의 LM2500을 사용하고 있으나 두번째함인 칭다오함은 우크라이나의 AM50 엔진을 사용한다. 디젤엔진은 두함정 모두 MTU 12V 1163 TB83 엔진을 2기 장비한다. LM2500 가스터빈 엔진 2기의 출력은 55,000마력이고 AM50 가스터빈 엔진 2기의출력은 48,600마력이며, 디젤엔진 2기의 출력은 8,840마력이다.
칭다오함에서 LM2500 보다 출력이 떨어지는 AM50을 사용한 이유는 하얼빈함 건조 이후 미국이 중국에 엔진 수술을 금지했기 때문이다. 이후 중국은 가스터빈의 출력 부족 문제 때문에 대형함 건조에 어려움을 겪게 된다.
심지어 선전함에는 이런 출력 문제로 증기터빈이 장착되었다고 한다.

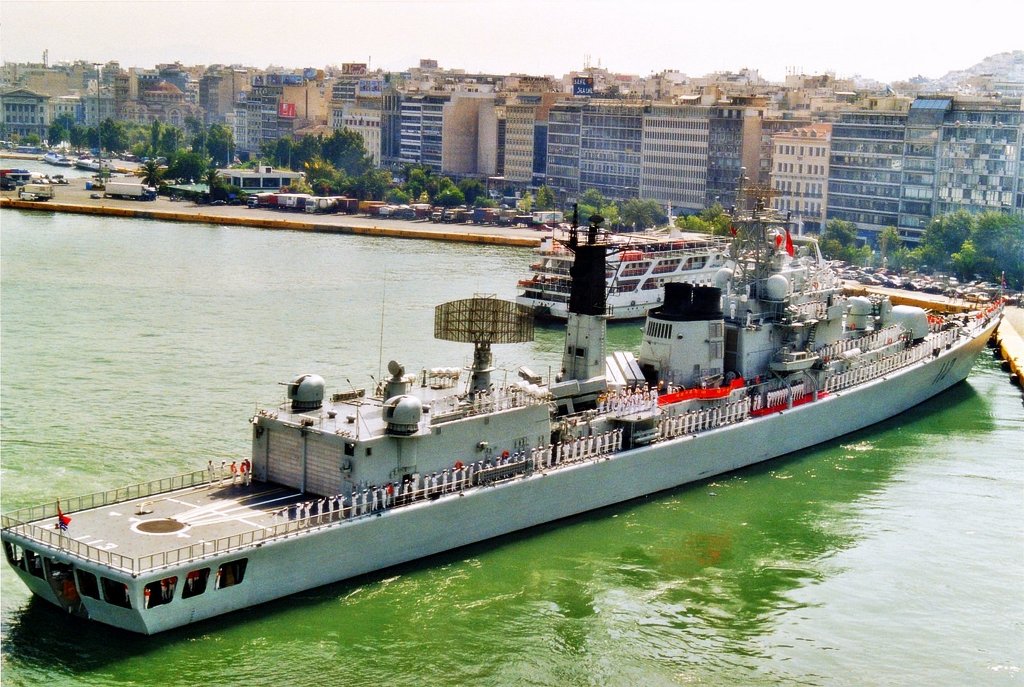

무장
PJ33A 100mm 2연장 함포
함수에는 PJ33A 100mm 56 구경장 2연장 함포가 1문 장착되어 있다. 이 함포는 한 총신에서 분당 18발을 발사할 수 있으며, 최대 사거리는 22km, 탄환의 무게는 15kg이다.
이 함포는 개장후 새로운 스텔스 형태의 포탑을 가진 함포로 교체되었는데 신형 함포도 100mm 2연장 함포로 보인다. 단순히 포탑 외부 케이스만 교체한 것인지 완전히 새로운 함포로 교체한 것인지는 알 수 없다.
그러나두 함포의 정면 형태가 유사하게 보이는 것으로 보아 외부 케이스만 교체한 것으로 보인다.
Type 76A 37mm 2연장 대공포
하얼빈급에는 근거리 공격목표를 제압하는 능력이 뛰어난 중국산 37mm 2연장 자동 방공포가 탑재되어 있다. 이 방공포는 함교 앞에 2문 헬기 격납고 위에 2문으로 총 4문에 장착되어있다.
이 방공포는 한 총신에서 분당 400발을 발사할 수 있으며, 최대사거리는 9.4km이다.
결국 대공 방어는 크로탈/HHQ-7와 37mm 대공포가 맡고 있는 셈인데 이런 조합은 Type 052A 구축함에서 처음 시도되는것이며, 최근에는 이를 표준 대공 무장화하여 이전의 구식 구축함이나 호위함들을 이런 조합의 방공 체계로 개장하고 있는 중이다.
HHQ-7 대공 미사일
대공 미사일은 하얼빈함에는 프랑스의 크로탈(Crotale) 함대공 미사일을 장착하였고, 칭다오함에는 크로탈의 역설계인 중국산 HHQ-7(FM-80N)이 장비되었다.
크로탈/FM-80N 미사일은 반능동 레이더/광학 유도로 속도는 마하 2.4, 사정거리는 13km라고 한다. 이 미사일은 8연장 발사기에 의해 발사되는데 이 발사기는 함수부분에 1기가 장착되어 있다.
그러나 최근에 하얼빈함이 개장되면서 이전의프랑스의 크로탈(Crotale) 함대공 미사일 대신 중국이 개발한 HHQ-7(FM-90N) 대공 미사일로 교체가 이루어졌다. FM-90N은 FM-80N보다 개량된 것으로 해상을 스치듯이 비행하는 대함 미사일에 대응하기 위해 FM2000의 기술이 일부 사용되었다고 한다.
FM-90N 미사일은 반능동 레이더/광학 유도로 속도 마하 3.2, 사정거리 15km, 최대사격고도 6km이며, 탄두부의 무게는 14kg이다.
YJ-81/YJ-82 대함 미사일
Type 052A에는 원래 중국에서 개발한 YJ-81(C-801A) 대함 미사일을 탑재되어 있었다. 이것은 함 중앙에 2연장 발사기 4기를 통해 모두 8발이 탑재 가능한 것이다.
그리나 역시 최근에 하얼빈함이 개장되면서 보다 현대적인 YJ-82(C-802) 대함 미사일를 16발 탑재할 수 있는 박스형의 4연장 발사기 4기로 개장한 것으로 알려졌다.
YJ-81 대함 미사일의 사거리가 80km인데 반해 YJ-82 대함 미사일은사거리가 120km로 늘었으며, 속도는 마하 0.9, 탄두부의 무게는 165kg으로 알려져 있다.
FQF-2500 대잠 로켓 발사기
하얼빈급은 함수앞에 FQF-2500 대잠 로켓 발사기를 2문 장비하고 있다. 각각의 발사기는 12개의 튜브를 가지고 있으며 총 120기의 로켓을 탑재할 수 있다.
이 발사기의 외형은 러시아의 RBU-1200과 거의 흡사하다. 여기에 탑재되는 대잠 로켓의 사거리는 1.2km이고 탄두부의 무게는 34kg이다.
24mm 3연장 어뢰 튜브
하얼빈급은 324mm 3연장 어뢰 튜브를 2문 장비하고 있다. 여기서는 Yu-7(Mk-46 Mod 1) 경어뢰를 운영하는데 이 어뢰의 사거리는 15km이며, 속도는 43노트, 탄두부의 무게는 45kg으로 알려져있다.
헬기 운영 능력
하얼빈급은 중국산 Z-9C 대잠헬기를 2기 탑재할 수 있다.
제원
Unit cost - > 1 billion renminbi yuan per ship by 1980's price
Propulsion CODOG config
112 Harbin - 2 General Electric LM2500 gas-turbines, 55,000 hp (41 MW) + MTU Friedrichshafen 12V 1163TB83 diesel, 8,840 hp (6.5 MW)
113 Qingdao - 2 x Ukraine GT-25000 gas turbines, 48,600 hp (35.7 MW) + MTU Friedrichshafen 12V 1163TB83 diesel, 8,840 hp (6.5 MW)
Beam - 49.5 feet / 15.3 meters
Draft - 16.7 feet / 5 meters
Displacement - 4,200 tons (standard), 4,800 tons (full load)
Speed - 31 knots
Endurance - 4,000 nm at 15 kt
Crew - 260 (40 officers)
C3I
ZKJ-4B (development of Thomson-CSF TAVITAC information processing system, with reported speed of > 1 MPBS)
2 x Type 630 (GDG-775) optronic directors
Data link: HN-900 (Chinese equivalent of Link 11A/B, to be upgraded)
Communication: SNTI-240 SATCOM
Radar/Sonar
Thomson-CSF TSR 3004 (DRBV-15) Sea Tiger air/surface radar, E/F band (112 Harbin)
Type 360S (SR60) air/surface radar, E/F band (113 Qingdao)
Type 518 (REL-1/2) Hai Ying long-range 3D air search radar, L-band
Type 362 (ESR-1) low-altitude air/surface search radar, I-band
Type 345 (MR35) fire-control radar for HQ-7 Surface-to-air missile system, J-band
Type 344 (MR34) fire-control for YJ-8x SSM and 100 mm gun, I/J band
2 x Type 347G (EFR-1) Rice Lamp fire-control radar for 37 mm AA guns, I-band
2 x Racal RM-1290 navigation radar, I-band
DUBV-23 (SJD-8/9) medium-frequency hull-mounted radar
DUBV-43 (ESS-1) towed medium-frequency VDS
Armament
4 x quad YJ-83 (C-803) AShM box launchers
1 x 8-cell HQ-7 SAM with 8 ready to fire missiles + 16 spare missiles
1 x Type H/PJ33A dual 100 mm/56 caliber gun
4 x Type H/PJ76A dual 37 mm AA guns
2 x Type 7424 324 mm Yu-7 ASW torpedo tubes
2 x Type 75 (RBU-1200) 240 mm 12-tube ASW rocket launchers
Electronic Warfare and Countermeasures
1 x Type 984-1 ECM 'X' band jammer (transmitter)
1 x Type 984-4 ECM 'X' band jammer (receiver)
1 x Type 928A ESM
2 x Type 946 15-barrel chaff/decoy launcher
Helicopter : 2 x Kamov Ka-27 'Helix' or Harbin Z-9C (licensed copy of the Eurocopter Dauphin)

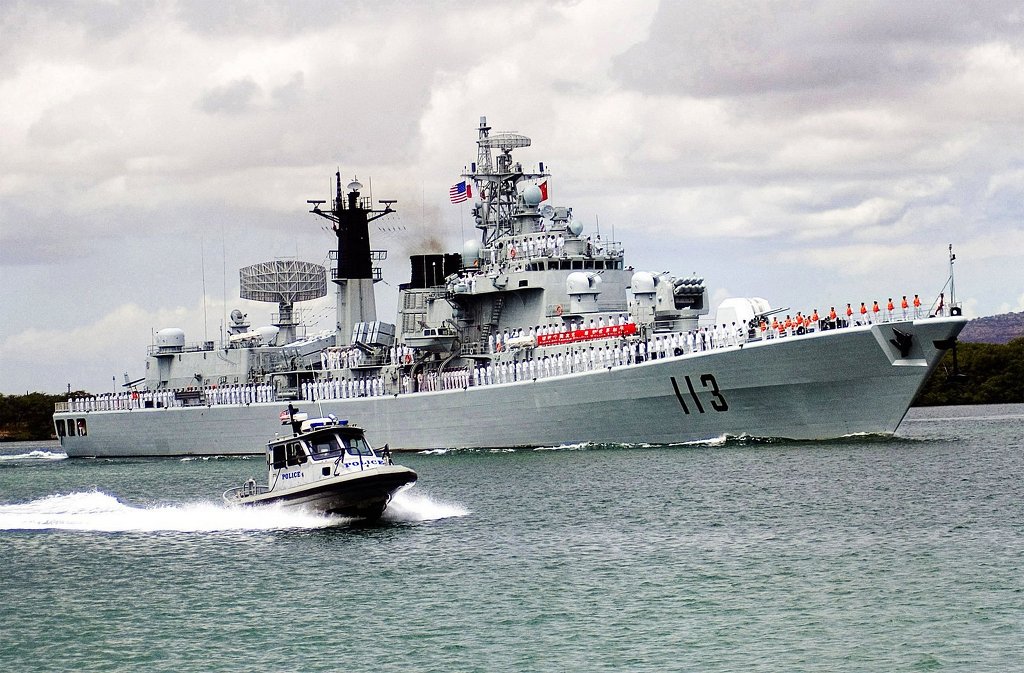

2006년 9월 6일 진주만을 출항하는 중국해군 052A Luhu급 구축함
