Kh-25 (Nato code : AS-10 KAREN)
단거리 공대지 미사일로서 미국의 매버릭에 대응되는 미사일이다.
7개의 변형이 존재한다.
25L, 25ML - 레이져 유도방식.
25R, 25MR - 라디오 원격조정방식.
25MT - TV유도방식.
25MTP - 적외선 유도방식.
25MA - 액티브레이더방식.
제원:
Type: Air-to-surface rocket
Carrier systems: Su-27, Su-30, Su-33, Su-34, Su-35
maximum range: depending upon version 8 - 40 km
Speed: maximally Mach 1,3
Weight: depending upon version 300 - 320 kg
Length: depending upon version 3,75 - 4.30 m
Diameter: 27.5 cm
Span: 82cm
Drive: Solid
Warhead: depending upon version 86 - 120 kg
Steering element: Laser, radio, TV, infrared or active radar

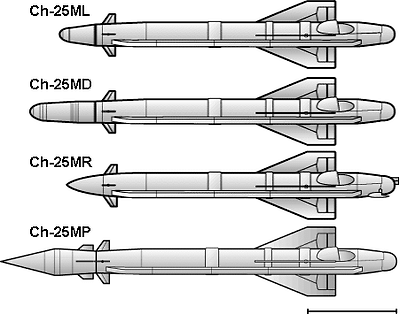

Kh-25의 도해 축척은 1미터. 알파벳의 차이는 영어와의 차이 때문인듯.
파일런의 모양에 주의.
각종 변형의 사진.
Vympel Kh-29T / Kh-29L (Nato code : AS-14 KEDGE)
공대지 전술유도 미사일로서 방공호나 교량, 발전시설을 목표로 하기에 적합하며, 차량이나 선박 파괴에도 사용할 수 있다.
Kh-29T는 TV유도를 통하여 200~5,000미터 상공에서 투하된다. 방공호나 교량, 발전시설을 목표로 하기에 적합하며, 차량이나 선박 파괴에도 사용할 수 있다.
Kh-29L은 세미액티브 레이져유도방식이다.
제원(Kh-29T):
Type: Air-to-surface rocket
Carrier systems: Su-27, Su-30, Su-33, Su-34, Su-35
maximum range: 20-30 km
Weight: 690 kg
Length: 3.90 m
Diameter: 40 cm
Drive: Solid - boosters
Warhead: 320 kg of Penetrator
Steering element: passive TV seeker
제원(Kh-29L):
Type: Air-to-surface rocket
Carrier systems: Su-27, Su-30, Su-33, Su-34, Su-35
maximum range: 12 km
Speed: 450m/s
Weight: 650 kg
Length: 3,80m
Drive: Solid - boosters
Warhead: 317 kg of highly explosive
Steering element: semiaktiv lasers

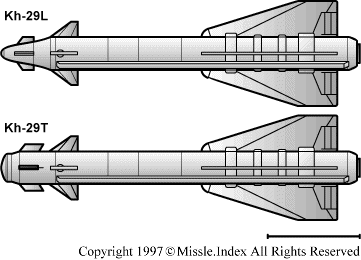

Kh-29의 도해. 축척은 1미터.

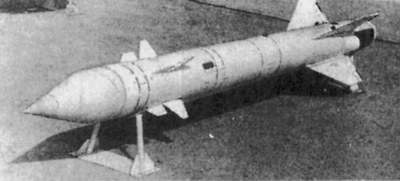

Kh-29T
Kh-29L
Kh-29T(뒤쪽)와 Kh-29L(앞쪽)
Zvedzda Strela Kh-31A / Kh-31P (Nato code : AS-17 KRYPTON)
고체연료로 가속하고, 램제트를 이용해 순항하는 미사일로서 대함용, 대레이더용의 변형이 존재한다. 최근에는 AWACS를 목표로하는 사거리를 높인 공대공용 변형이 개발되었다.
Kh-31A는 액티브레이더 유도 방식의 공대함 미사일로서, 고속정이나 화물선등을 목표로한다.
Kh-31P는 패시브레이더 유도 방식의 대레이더 미사일로서, 상대편의 패트리어트나 호크같은 방공무기를 목표로 한다.
제원(Kh-31A)
Type: Anti-ship cruise missile
Carrier systems: Su-27, Su-30, Su-33, Su-34, Su-35
maximum range: 50 - 70km
Speed: nominally 600 - 700m/s; maximally 1.000m/s
Weight: 610 kg
Length: 4.70 m
Diameter: 36 cm
Span: 1.005cm
Drive: Solid - boosters + 4xRamjet
Warhead: 94 kg of Penetrator
Steering element: Active radar seeker
제원(Kh-31P)
Type: Anti-radar cruise missile
Carrier systems: Su-27, Su-30, Su-33, Su-34, Su-35
maximum range: 110 km
Speed: nominally 600 - 700m/s; maximally 1.000m/s
Weight: 610 kg
Length: 4.70 m
Diameter: 36 cm
Span: 1.005cm
Drive: Solid - boosters + 4xRamjet
Warhead: 90 kg of pressure/fragments
Steering element: Passive radar seeker

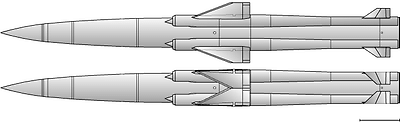

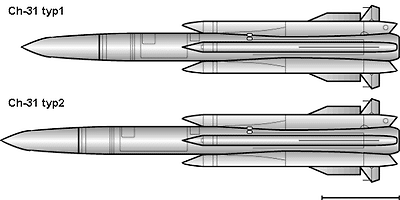

Kh-31A(위), Kh-31P(아래)의 도해. 축척은 1미터.

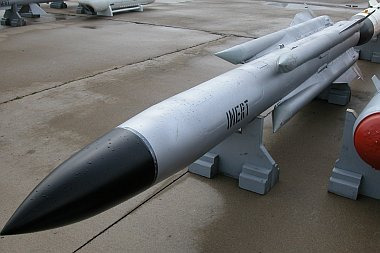

Kh-31A
Kh-31P

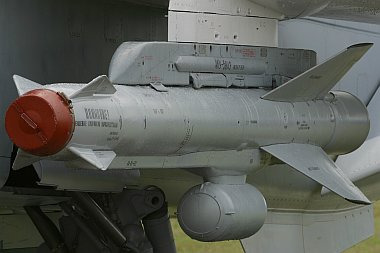

Su-34에 장착되어있는 Kh-31. 파일런은 AKU-58.

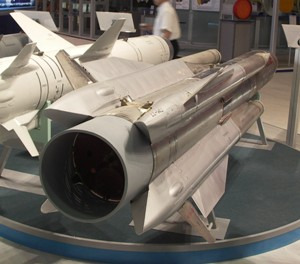

노즐부분.
Zvedzda Strela Kh-35 (Nato code : AS-20 KAYAK, Harpoonski)
공대함 미사일로서 200~5,000m 고도에서 발사된다. 90년대에는 위성항법을 통해 지상목표에 도달하고, 사거리가 250km까지 늘어난 변형도 개발되었다.
제원:
Type: Anti-ship rocket
Carrier systems: Su-30, Su-33, Su-34
maximum range: 130km
Speed: nominally Mach 0,9 in sea-height
Weight: 480kg
Span: 1,3m
Length: 3,75m
Diameter: 42cm
Drive: Turbofan
Warhead: 145kg highly explosive
Steering element: IN in the en-route flight, active and passive radar seeker with ECCM* mode in the final approach
Kh-35의 도해 축척은 1미터.
날개를 접은 모습의 Kh-35U
날개를 편 모습의 Kh-35.
Raduga Kh-41/3M80 MOSkit (Nato code : SS-N-22 SUNBURN)
원래는 함상용 대함미사일이었으나, 항공기 탑재용 변형이 개발되었다. 항공모함이나 전투함등을 목표로 발사된다.
제원:
Type: Anti-ship rocket
Carrier systems: Su-30, Su-33, Su-34
maximum range: 250km
Speed: nominally Mach 2,1 in sea-height; maximally Mach 3,0 on 15.000m
Weight: 4.500kg
Span: 2.1m
Length: 9,74m
Diameter: 76cm
Drive: Solid - boosters + 4xRamjet
Warhead: 320kg highly explosive or 200kT nuclear
Steering element: IN in the en-route flight, active and passive radar seeker with ECCM* mode in the final approach
Kh-41의 도해. 축척은 1미터

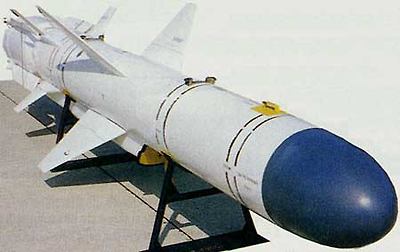

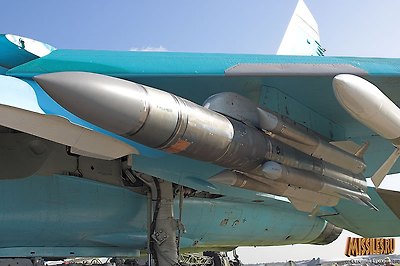

Kh-41의 웅장한 모습

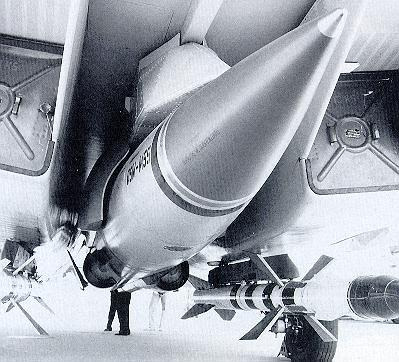

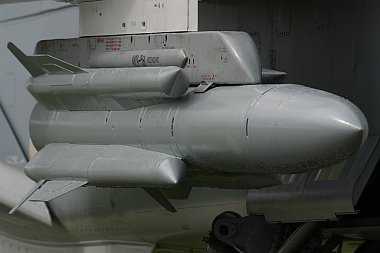

장착된 모습. 파일런의 형태에 주의
장착된 또다른 모습. 파일런 앞부분의 판자때기(?)가 안보인다.
Su-33의 복면에 장착된 Kh-41의 도해. (주)군사정보에서 출간된 플랭커시리즈에 소개된 것과는 조금 차이가 있다.
Raduga Kh-59M (Nato code : AS-18 KAZOO)
전술 공대지 TV유도 미사일.
Type: Air-to-surface cruise missile
Carrier systems: Su-27, Su-30, Su-33, Su-34, Su-35
maximum range: 100km
Speed: nominally 250m/s
Weight: 920kg
Length: 5,69m
Diameter: 38cm
Span: 1.3m
Drive: Solid - boosters + turbojet
Warhead: 320kg highly explosive or 280kg highly explosive submunition or 10-100kT nuclear
Steering element: Passive TV Sucher
Kh-59의 도해 축척은 1미터.

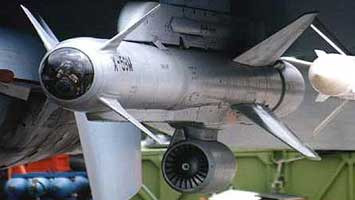

Kh-59M. 파일런은 AKU-58.
시커와 팬의 디테일에 주의.
Su-34에 장착되어 있는 AKU-58 파일런. 대부분의 공대지 유도미사일에 사용되는 파일런인듯하다.
KAB
통상폭탄에 레이저나 TV유도 장치를 부착한 유도폭탄이다.
제원:
|
KAB-500Kr |
KAB-500L |
KAB-1500L | |
|
Length |
3050 mm |
3050 mm |
4600 mm |
|
Diameter |
350 mm |
400 mm |
580 mm |
|
Width |
750 mm |
750 mm |
850/1300 mm |
|
Weight |
560 kg |
534 kg |
1560 kg |
|
Warhead Weight |
380 kg |
400 kg |
1180 kg |
|
Guide |
TV |
laser |
laser |

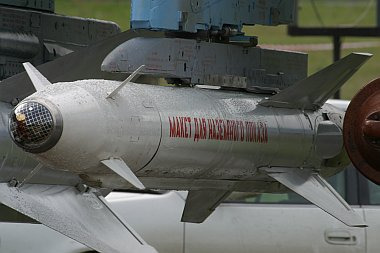

KAB-500Kr
측면모습.
시커와 파일런에 주의.
앞부분과 뒷부분의 디테일.

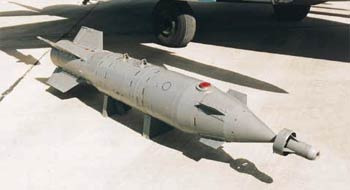

KAB-500L
측면.
위쪽에 빨간색의 원형 돌기에 주의.
훈련탄으로 보인다.
KAB-1500L
측면모습
역시 훈련탄으로 생각된다.

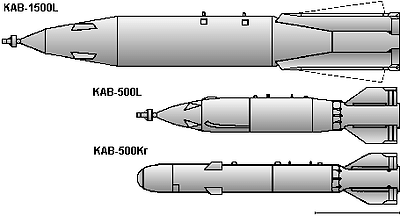

유도폭탄들의 도해.
8. Conclusion of Modeller
러시아 기체의 무장은 키트에 들어있는것 이외에것을 구하는게 쉽지 않다. 게다가 미국의 그것들보다 더 복잡다단하게 생긴지라 섣불리 손이 가지 않는다.
또한 미국제는 파일런이 기체에따라 일정하고 추가되는것이 적은데 비해, 수호이27의 그것은 파일런과 무장 사이에 각 미사일마다 필요한 파일런이 또 추가되는 경우가 많아 매우 복잡하다.
고증을 중요시 하는 분이라면 사진을 좀 많이 찾아보는 방법밖에 없을듯 하지만, 부담이 된다면 적당히 처리하거나 키트 그대로 만들어도 될것같다. 사실, 알아보는 사람도 별로 없을듯.^^;
