1. 나침반

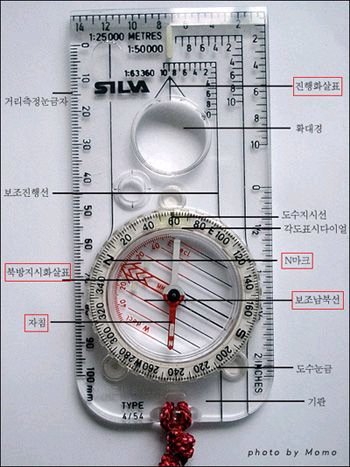

⑴ 나침반의 주요 명 칭
① 진행화살표
② N마크
③ 북방지시 화살표
④ 보조남북선
⑤ 자침
⑥ 도수지시선
⑵ 도북과 자북, 그리고 도자각
도북은 지도상의 북쪽이고, 자북은 나침반이 가리키는 북쪽이다. 그리고 도북과 자북의 차이를 도자각 이라고 한다. 지형도의 범례를 잘 살펴보면 그 지역에서의 도자각이 얼마인지 나와 있다.
⑶ 나침반 (도자각)맞추기
N마크를 도수지시선과 일치되게 두었다가 도자각 만큼 오른쪽으로 움직여준다. 우리나라에서는 대부분의 지역에서 도자각이 7ﾟ 차이가 나므로, 지도상에 도자각이 표시되어 있지 않을 경우에는 7ﾟ만큼 움직여주면 된다.
2. 도북선과 자북선
⑴ 도북선이란?
지도상에 그려진 가로선(위도)과 세로선(경도)을 이르는 말이다.
⑵ 자북선이란?
나침반이 가리키는 북쪽을 표시하는 선으로서, 지도에 표시되어 있지 않기 때문에 사용자가 직접 그어서 사용한다. 산에 가기 전에 지도상에 자북선을 그어서 가지고 가는 것이 좋다. 자북선을 긋는 순서는 다음과 같다.
① 도자각을 맞춰둔 나침반을 들고 산행지가 나타나 있는 지도 위에 둔다.
② 도북선(경도선)과 나침반의 보조남북선을 맞춘다.
③ 연필로 나침반의 왼쪽과 오른쪽 변에 대고 선을 긋는다. 가능한 길게 긋는다.
3. 지도정치(正置)
지도정치란 지도를 실제지형의 동서남북 방향과 일치시켜서 놓는 것을 말한다.
그 순서는 다음과 같다.
① 자북선이 그어진 지도를 편다.
② 나침반의 보조진행선과 자북선이 평행되게 한다.(N마크와 도수지시선이 일치해야 한다)
③ 화살표 방향으로 빨간 자침이 가도록 한다.
④ 지도정치를 한 후 실제지형과 비교해보면서 봉우리 능선 등이 지도와 일치 하는지를 확인해본다.
4. 방위각

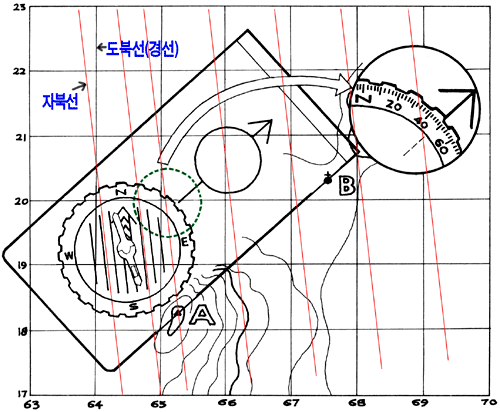

⑴ 방위각과 방위각 측정법
방위각이란 자신의 위치를 기준으로 어느 특정 지점이나 방향이 북쪽으로부터 시계방향으로 돌아간 각도다. 기준이 되는 북쪽은 자북이다. 방위각을 측정하는 순서는 다음과 같다.
① 지도상에 현재 나의 위치와 가고자하는 목적지를 찾는다.
② 나침반 변을 이용해서 자신의 현재 위치와 가야할 목적지를 동일한 선상에 둔다.(목적지 방향으로 나침반의 진행화살표를 향하게 한다)
③ 나침반의 다이얼을 돌려서 북방지시화살표 또는 보조지시선과 자북선이 일치되게
한다. 북방지시화살표의 화살표 방향이 자북선의 북쪽을 향하게 해야 한다.
④ 나침반의 진행선에 나타난 다이얼의 숫자가 현재 위치에서 목적지까지의 방위각
이다. 즉, 현재 위치로부터 목적지 까지는 자북을 기준으로 다이얼에 표시된 수자
만큼 돌아가 있다.
** 만약 자북선을 미리 표시해두지 않았다면, 도북선을 기준으로 방위각을 측정한
다음에 측정된 방위각에 도자각을 더해주면 자북선을 기준으로 한 방위각이 된다.
⑵ 방위각의 활용
① 지도상에서 측정된 방위각만큼 나침반의 다이얼을 돌려서 도수지시선에 맞춘다.
② 나침반을 수평이 유지되도록 들고 북방지시화살표와 자침의 빨간 부분이 일치하
도록 몸을 돌린다.
③ 나침반의 진행화살표 방향이 지도에서 측정한 목표지점의 방향이며, 북방지시화
살표와 나침반의 빨간 부분을 일치시킨 상태에서 진행화살표 방향으로 진행하면 목
표지점에 도달하게 된다.
5. 지도상 거리 측정
① 나침반에 있는 자를 이용해서 구간을 나누어 길이를 재고, 그것을 합산한다.
② 합산한 길이와 축척을 곱하면 된다.
(1:50,000 지도에서는 2cm가 1km이고, 1:25,000 지도에서는 4cm가 1km다)
③ 평균적으로 산에서는 시간당 2km 정도를 걷는다.(산행시간 예측 가능)
