마이너스(-)케이블 교체 및 시동모터 마이너스보강

[울프2]

시동모터 마이너스 보강을 위해서 일차적으로 밧데리 터미널을 적합한것 으로 교체한 내용 입니다.
갤로퍼 마이너스 터미널은 케이블과 납으로된 터미널이 일체형 입니다. 분리된것 보다 좋은 방식 입니다.
그렇치만 다른 케이블의 링단자 등 을 추가로 붙이기에는 적합하지 않습니다.
케이블 터미널을 밧데리 포스트에 고정하는 10미리 너트 정도 밖에 없습니다. 근데 이곳의 면적이 아주 좁습니다. 면적이 좁으면 전기가 잘 흐를수 없습니다. 시중 인터넷에서 파는 접지선 단자를 붙이기에는 충분한 면적 입니다.
본인은 시중인터넷에서 파는 접지선을 사용 안하고 순정부품 케이블을 접지선으로 사용 했습니다.
시중인터넷 판매 접지선은 두께가 얇고 단자가 부실해서 사용을 안 했고, 전선을 두꺼운걸 구매해서 접지선을 제작 하려니 이에 적합한 단자를 시중에서 구 할 수 없고 설령 적합한 단자를 구할수 있다더라도 케이블과 단자를 압착하는데 자신이 없었기 때문 입니다.
순정 플러스케이블 또는 순정 마이너스케이블은 40스쾌어 전선 입니다. 게이지 단위로 하면 약 1게이지 전선 입니다.

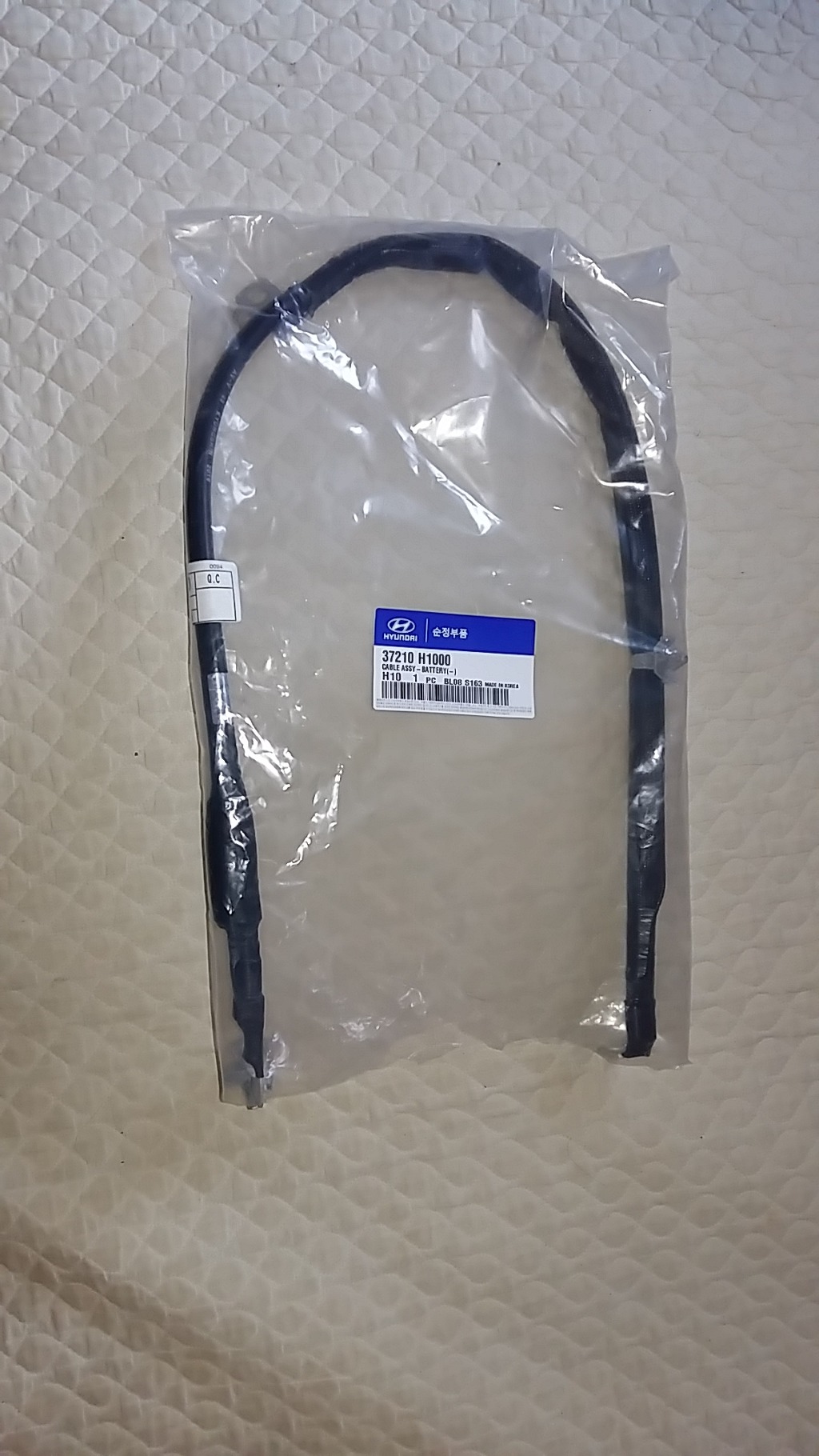

순정케이블은 테라칸 마이너스케이블로 정했습니다. 본넷 안의 밧데리 위치가 같고 케이블과 터미널이 일체형 이고 터미널 재질은 구리 입니다. 구입해보니 갤로퍼 순정케이블과 길이가 거의 같았습니다. 다만 조수석 앞바퀴 펜더에 접지하는 터미널 위치(길이)가 약간 다름니다.

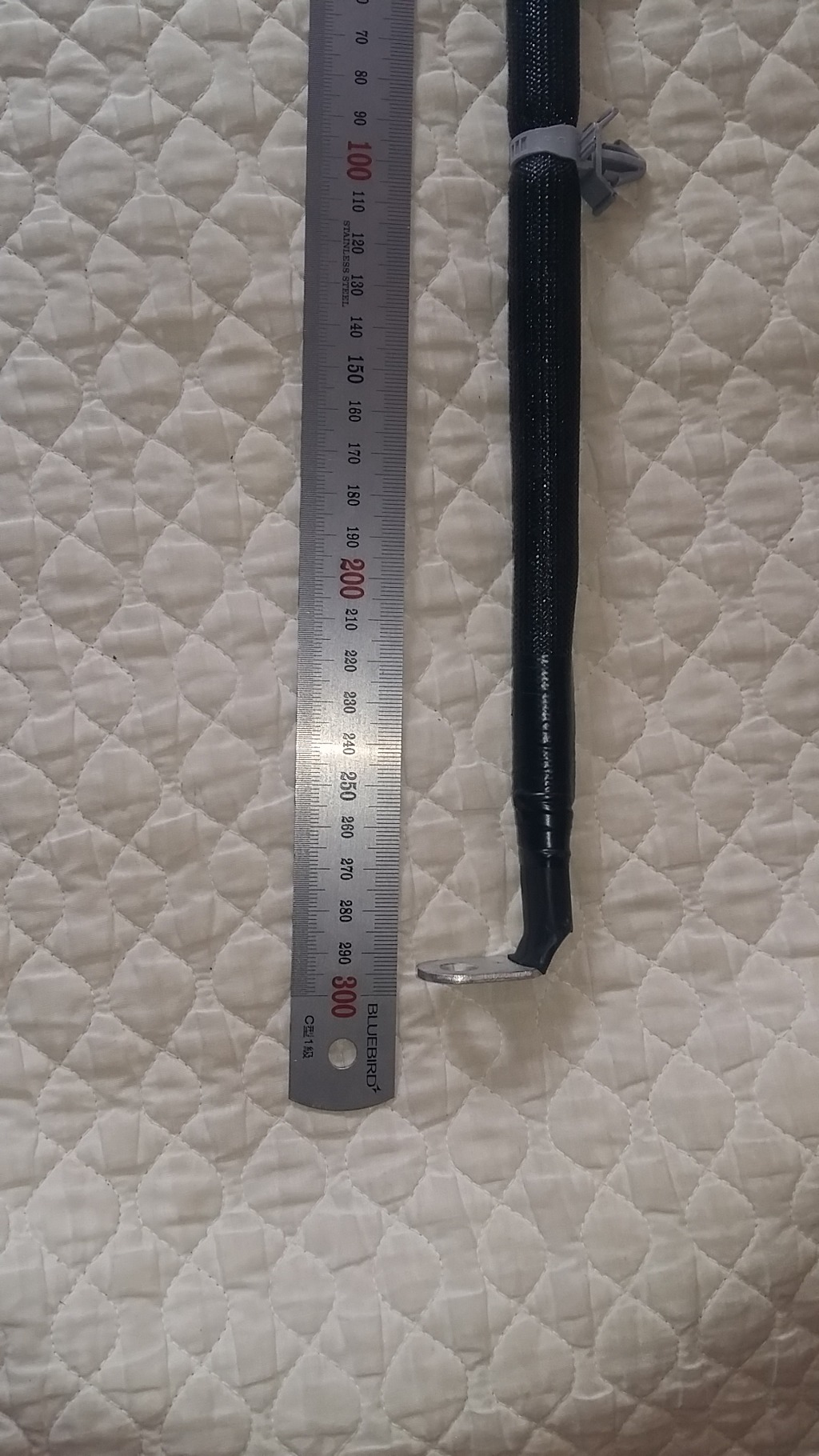

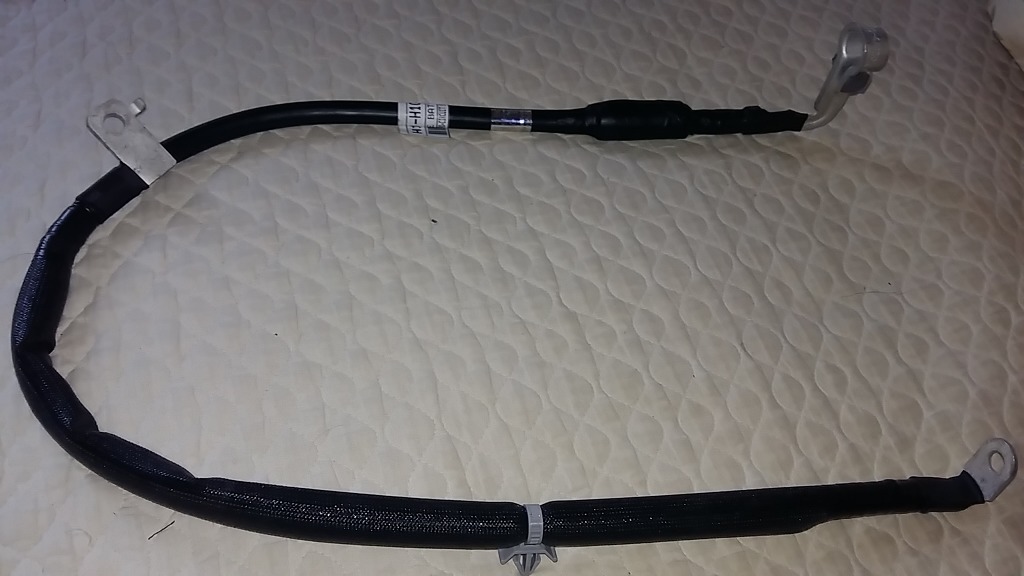

케이블 중간쯤에 있는 은색 금속이 조수석 펜더에 접지하는 단자입니다.
갤로퍼 순정케이블과 저 접지단자의 위치(밧데리쪽 터미널에서 저 단자가 위치해 있는 길이)가 약간 다름니다.

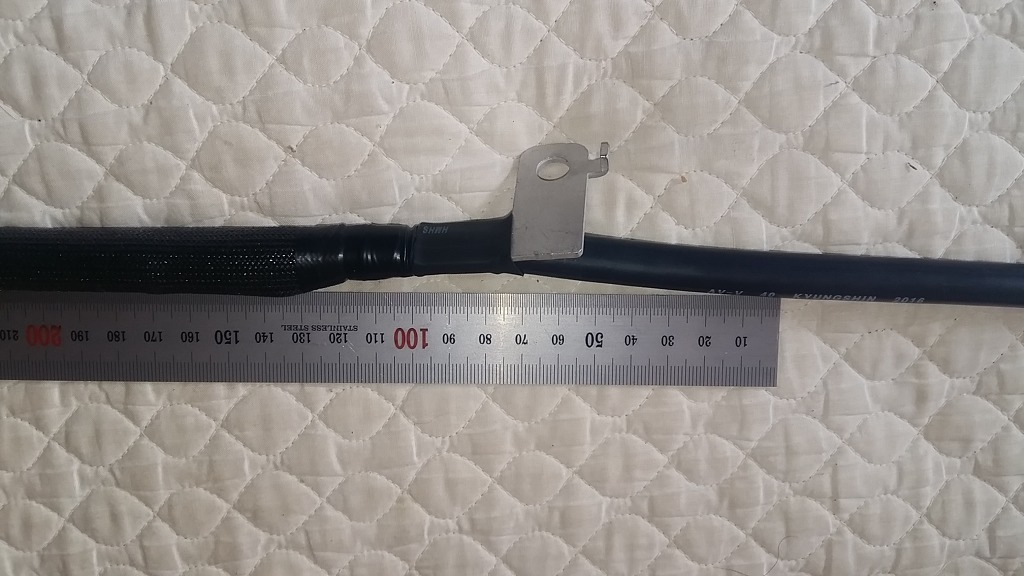

전체길이 90센치 정도에 중간접지단자 밧데리쪽으로부터 약 37센치 정도 입니다.

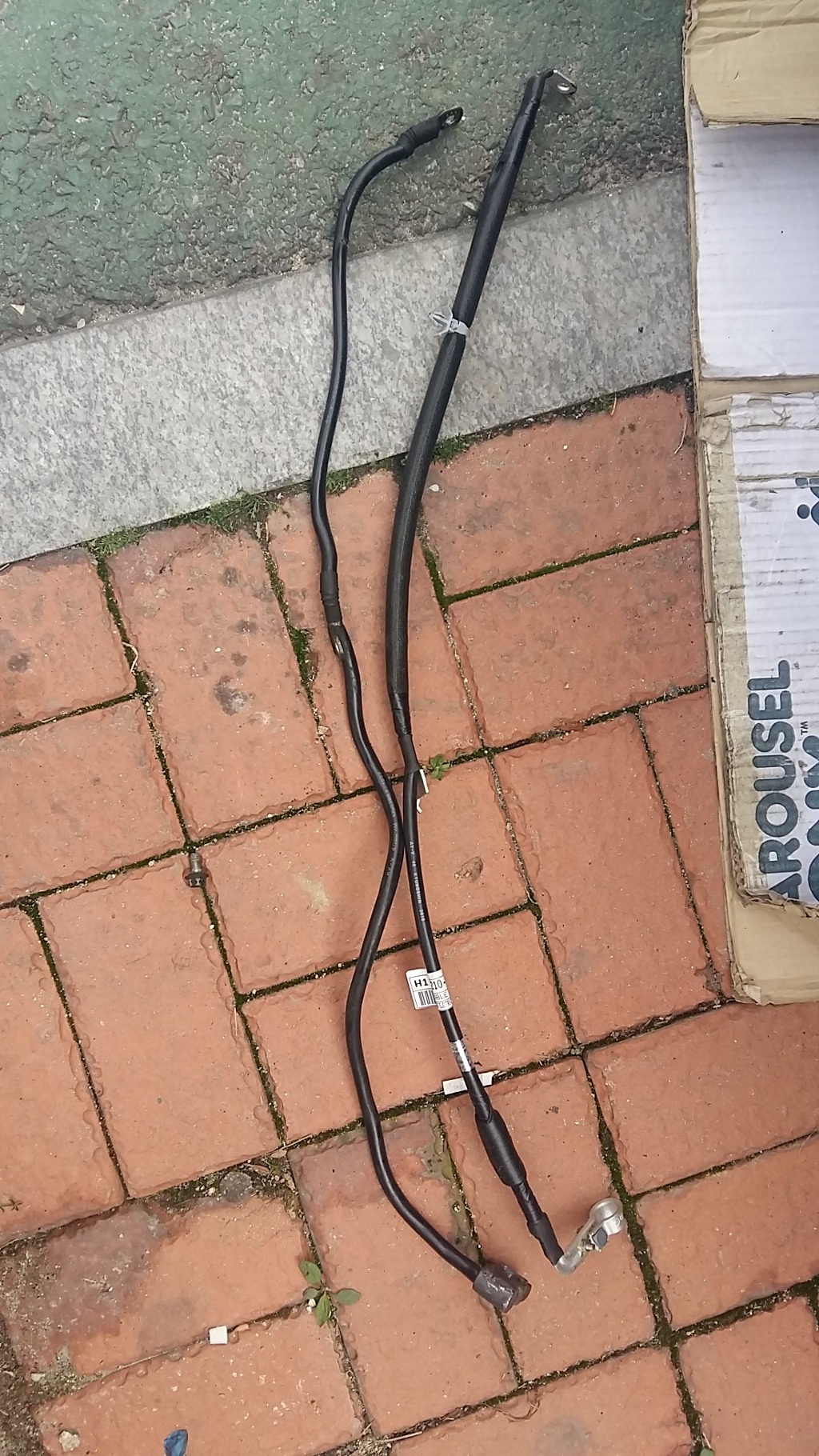

갤로퍼 순정 마이너스케이블과 테라칸 순정 마이너스케이블을 나란히 놓은 사진 입니다.
길거리 정비에서는 박스가 꼭 필요합니다.
대리석옆 빨간 벽돌 끝에 테라칸 중간접지단자가 보이고요 갤로퍼 중간접지단자는 빨간 벽돌의 중간정도에 보입니다.
면적이 보이는게 아니라 단자 가장자리 선이 보여서 잘 보이지는 않네요.

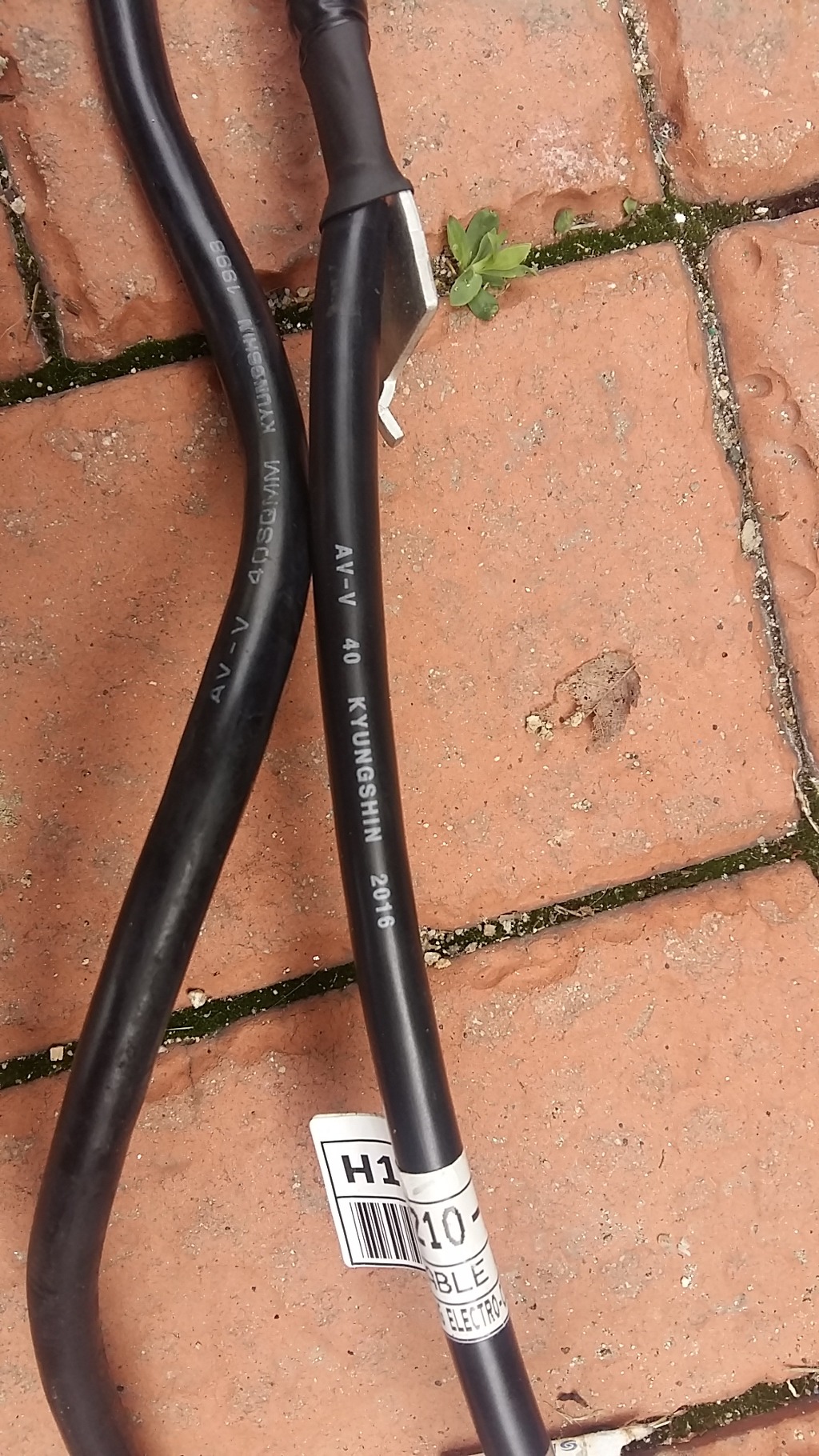

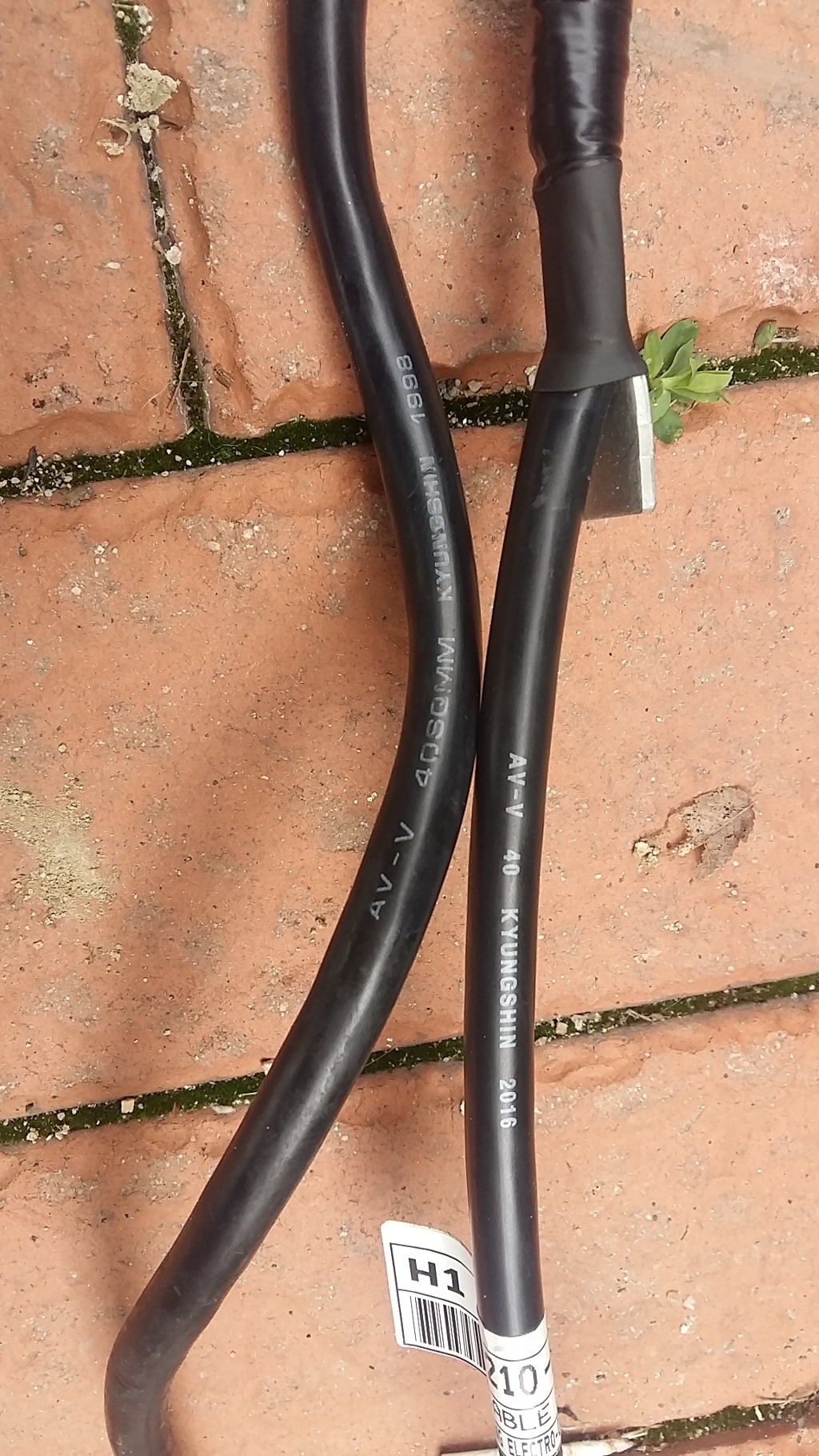

1998년 출고때 달려있던 케이블 입니다.
40스쾌어 전선 입니다.
경신 이라는 회사에서 전선을 제조 하나 봅니다.
케이블 제작사는 태성전장 입니다.
딘자재질이 구리인데 은색으로 보이는 이유는 부식(녹색으로 구리가 변색)되는걸 막기위해 구리의 상 을 변경한 겁니다.
이러한 구리를 고물상에서는 백동 이라고 부르더군요.
단자의 두께는 엔진쪽과 중간단자는 3미리 입니다.
밧데리쪽 굴곡이 많은 부분은 2.5미리 입니다.
시중에서 파는 링단자 하고는 차원이 다릅니다.

중간 접지단자 위치가 다르기 때문에 원래의 펜더 접지포인트에 고정할 수 없습니다.

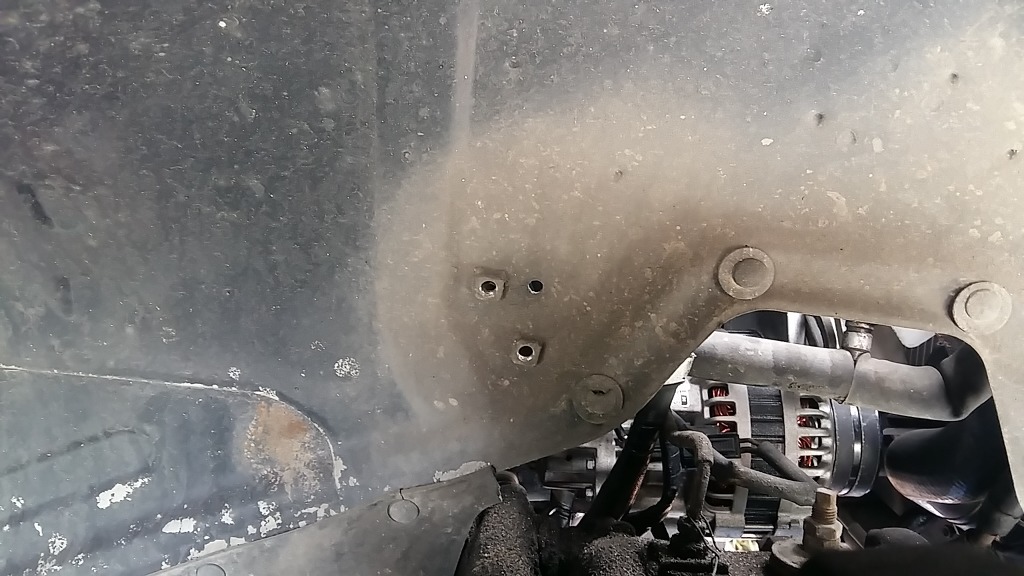

위에 사진은 조수석 앞바퀴 안쪽 펜더 모양 입니다.
3개의 구멍중 제일 아래구멍이 원래의 접지포인트 12미리 볼트 구멍 입니다.
왼쪽 구멍이 에어컨 고압관 고정슬리브 12미리 볼트 구멍
입니다. 여기에 접지단자를 고정 하면 딱 맞습니다.

접지선을 추가할 때 갤로퍼 순정 마이너스 단자와 추가접지선의 접촉면은 빨간부츠가 있는 링단자의 접촉면적 입니다.( 순정케이블 10미리 볼트 부분)
새로운 케이블의 동그랗게된 부분부터 기억자로 꺽어지는 부분까지가 접촉면적 입니다.
접촉면적에서 눈으로 봐도 10배 이상 차이 납니다.

작업방법은 밧데리쪽 단자 고정하는 너트 풀고 중간접지단자 12미리 볼트 풀고 박스 깔고 엔진 밑으로 들어가서 엔진접지 12미리 볼트 풀면 됩니다.

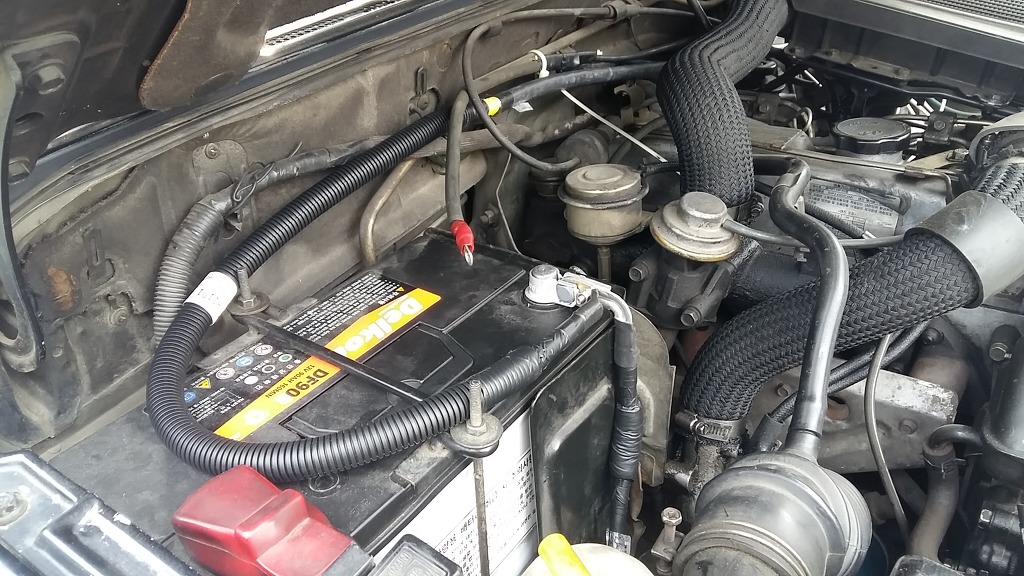

완성된 모습입니다.
최종적으로 주름관으로 싸여 있는 40스쾌어 전선을 밧데리 마이너스 포스트에 붙이기 위한 작업 이었습니다.
필요가 생긴 접지포인트 1개 지점의 마이너스 접지 작업 이었습니다.
포인트는 전기테스트기를 이용해서 선간전압체크 라는 방법을 사용해 선정한 것 입니다.

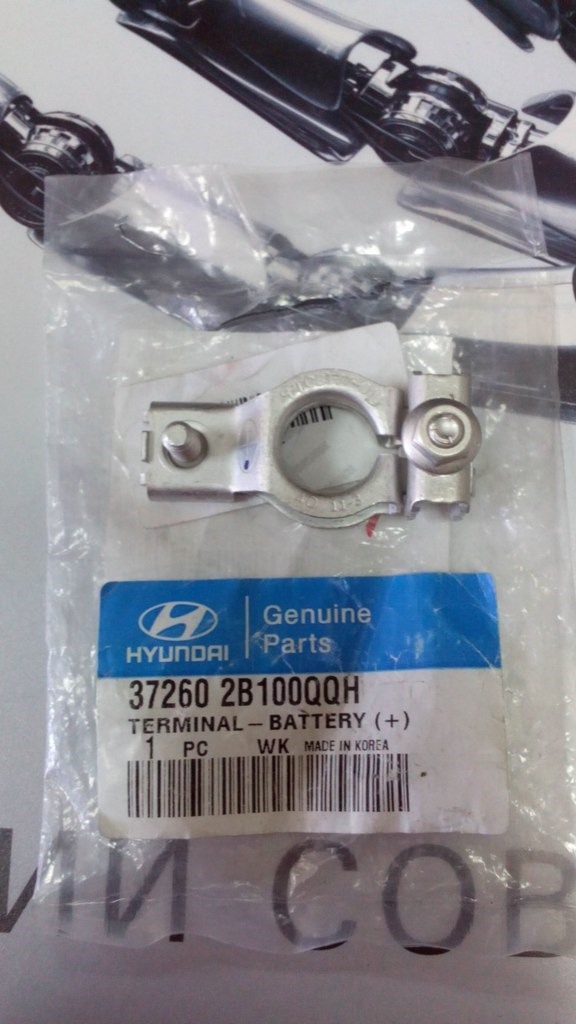

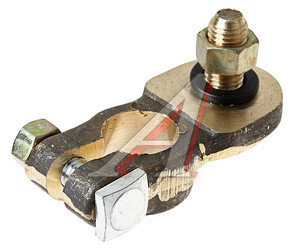

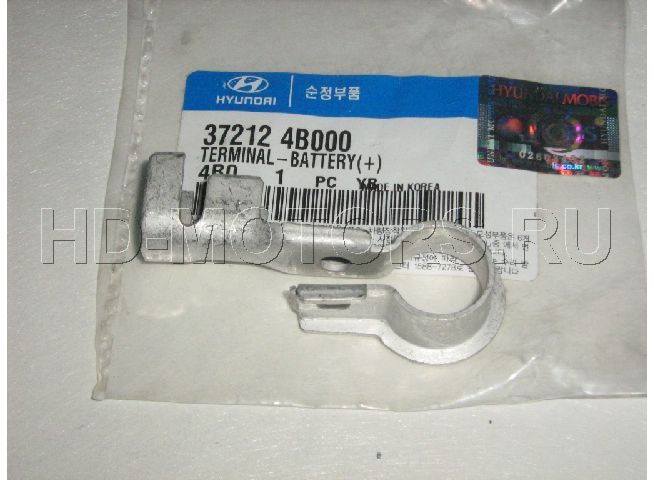

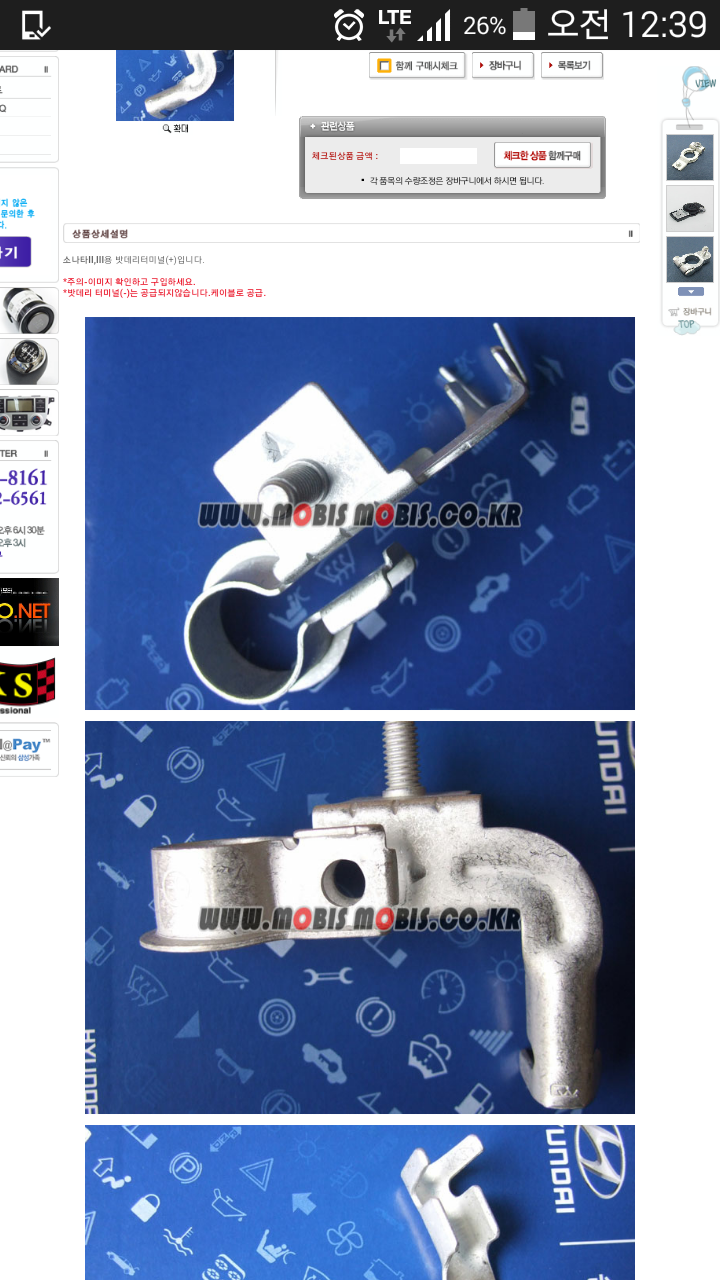

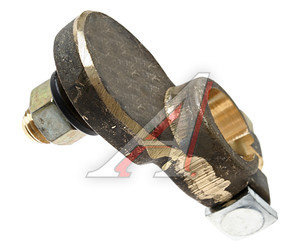

위의 밧데리 단자들은 그동안 검토했던 단자들 입니다.

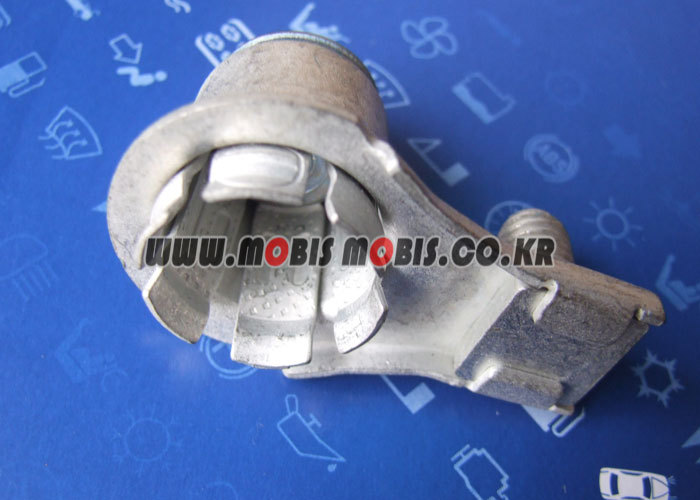

아래 2개는 갤로퍼 시동모터 보다 전류소모량이 2배 이상인 3.5톤 이상 트럭에 사용되는 헤비듀티 터미널 입니다. 구리판(2.5t , 3t 등)으로 만든게 아니라 구리궤를 만들어서 깍았나 봅니다.
가격도 비쌉니다. 품번은 37270-73000 입니다.
