전통한옥의 구성(보와 도리道里)
보를 대들보라 하고 짧은 보를 퇴보라 한다.
굴도리, 각진 것을 납도리라 한다.(맞배지붕의 옆면을 보면 도리의 숫자를 한눈에 볼 수 있다.)
|
◈전통한옥의 구성◈ | ||||||
 기단(基壇) |
초석(礎石) |
가구(架構) |
공포(拱包) |
기둥 |
천장(天障) |
지붕 |
|
가구(架構)
1)가구(架構)의 유형 가구식란 기둥과 보 및 도리를 기본적인 부재로 하여 부재를 서로 결구 시켜 만드는 방식을 말한다. 가구(架構)란 집을 만드는 뼈대의 얽기를 말하는데, 특히 기둥에서 종도리까지 목구조로 형성된 모든 부분을 의미하며 기둥 상부에서 도리까지의 지붕을 받기 위한 부분만을 가구라 하기도 한다.

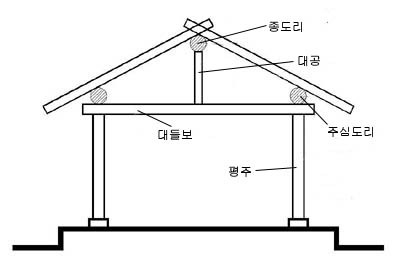

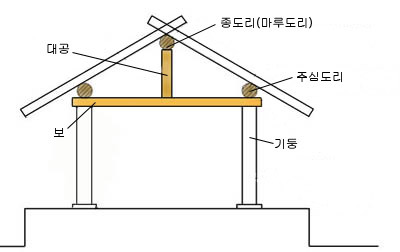

3량집(三樑架)은 목조가구식 체계중 가장 작은 규모의 간단한 형식이다. 즉 앞뒤 기둥에 주심도리를 얹고 보를 건너지른 다음에 보 중앙에 대공을 세워 종도리를 올리고 양쪽으로 서까래를 얹은 집이다.

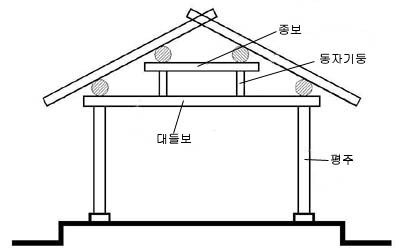

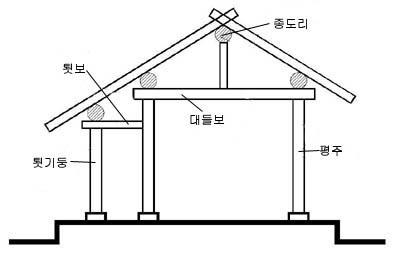

2. 4량집 4량집(四樑架)은 실제로는 기본적인 가구체계의 한 유형이라기 보다는 변형된 형식으로 나타난 일종의 변종이라고 할 수 있다. 4량집에는 고주사량과 평사량으로 구분할 수 있다.고주사량은 3량가에 툇간을 덧달아 낸 것으로 3량가의 변형으로 '반3량'이라 부르기도 한다. 그 구성은 3량집의 구성에 전면이나 후면으로 툇기둥 하나를 두고 이 툇기둥 사이에 퇴량(툇보)을 연결한다. 일반 서민주택에서 많이 사용된 가구법이다. 평사량은 전후의 평주상부에 전후 두개의 대공을 두어 도리를 받도록 한 구조로 종도리를 사용하지 않은 특수한 형식의 가구이다.

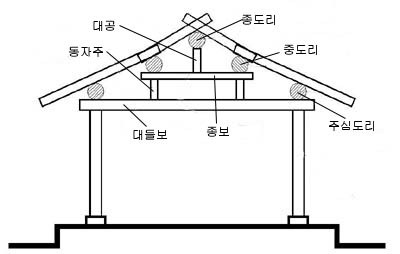

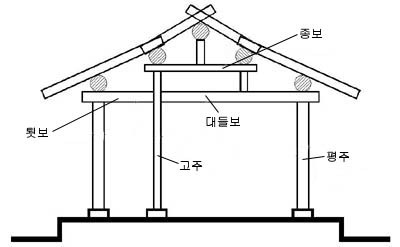

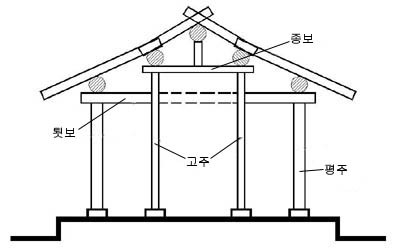

3. 5량집 5량집(五樑架)은 일반 한옥에서 가장 많이 사용되는 형식이다. 주심도리와 종도리 사이에 중도리가 하나 더 걸리는 구조이다. 대들보위에 종보가 있고 종보 중간에 대공을 놓고 대공위에 종도리, 종보 양쪽에 중도리, 대들보 양쪽에 주심도리를 올린 구조로 종도리와 중도리에 단연이 걸리고 중도리와 주심도리에 장연이 걸리는 구조이다.같은 5량집이라도 기둥의 배열에 따라서 3종류 정도로 세분된다. 고주의 사용에 따라 구분하는데 무고주5량, 1고주5량, 2고주5량이 그것이다.

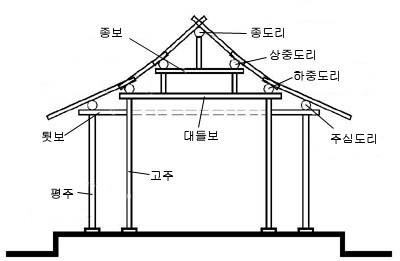

4. 7량집 7량집(七樑架) 이상은 사찰이나 궁궐 등의 큰 건물에서 주로 이용되었다. 규모가 꽤 크기 때문에 앞뒤 평주를 하나의 대들보로 연결하는 2평주7량집의 구조는 거의 존재하지 않지만, 7량집에서는 앞뒤로 퇴칸이 있는 2고주7량집이 대부분이다. 나주향교 대성전, 수원화성 화령전 등이 2고주7량가에 속한다. 다음으로 많은 것은 1고주7량집이다. 봉정사 극락전의 어칸가구와 지림사 대적광전, 금산사 대적광전이 여기에 속한다. 그리고 봉정사 극락전 측면가구처럼 정가운데 심주가 서고 양쪽으로 고주와 평주가 서는 심고주7량집이 있는데 흔하지는 않다.

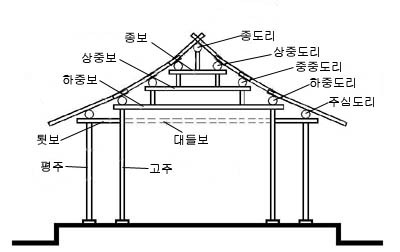

5. 9량집 9량집(九樑架)이상은 매우 보기 어렵다. 9량집은 전후의 평주 사이에 상부로 네 단의 보가 중첩된 구조이다. 즉 7량가의 구조에서 한 단의 보와 도리를 더 사용한 것이다.네 단으로 중첩된 보 중에서 대들보와 종보 사이에 위치한 두 단의 보는 역시 중보라고 부르는데, 중보 중 상부의 것을 상중보(上中樑), 하부의 것을 하중보(下中樑)라 부른다. 도리 역시 주심도리와 종도리 사이에 위치한 세 단의 도리로 모두 중도리라 부르고 더욱 세분하여 위에서 부터 상중(上中)도리, 중중(中中)도리, 하중(下中)도리로 부른다. 9량집은 현존하는 우리나라의 목조건축에서 가장 큰 규모의 가구형식으로 궁궐이나 사찰등 중요한 건축의 가장 커다란 규모의 전각에 사용되었다.

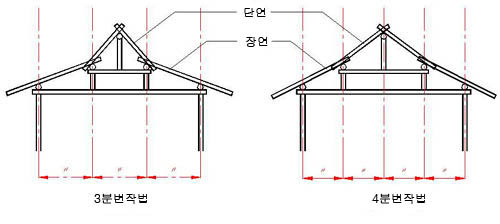

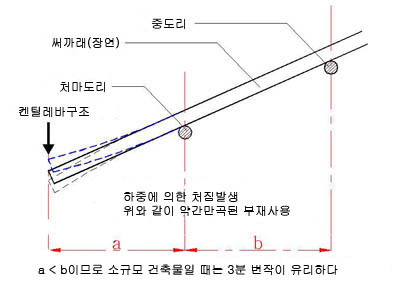

도리의 위치는 지붕의 물매와 밀접한 관계가 있다. 그래서 도리의 수평위치를 결정하는 방법이 중요하다. 이를 변작법이라고 한다. 중국의 북송대에서는 이를 거절(擧折) 또는 거가(擧袈)라고 하였다. 주심도리 혹은 최외곽 도리인 처마도리와 종도리를 기준으로 하여 종도리 바로 아래의 도리에서 부터 내려오면서 각 도리의 수평, 수직위치를 잡아 나간다. 청대에서는 거의 동일한 방식이지만 아래에서 위로 올라가면서 그 위치를 잡는 방법을 사용하고 있다. 우리와는 좀 다른 방식이다.
|
