안녕하세요.
#뿌리 깊은 #한옥의 #먹통 #정지완(#문화재청 3092호 등록)#대목입니다.

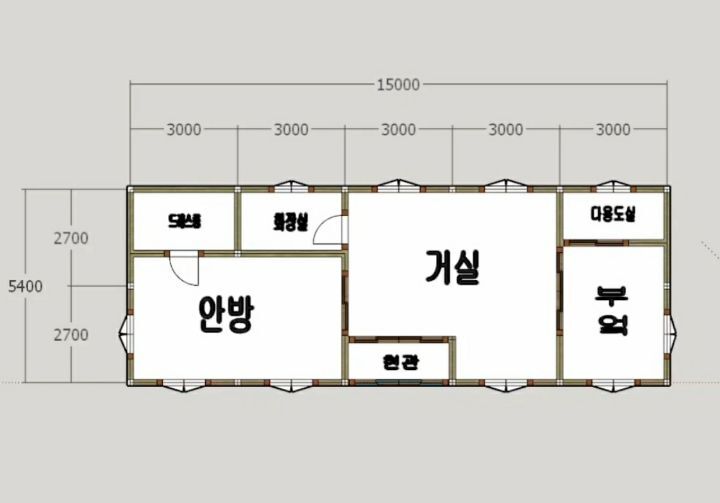

경북 표준 한옥 도면 중 25평 도면이며 2D도면을 3D로 그려 올립니다.
이 한옥 도면의 특징은 방이 하나라 거실과 부엌을 크게 했다는 것이 특징입니다.
화장실은 안방 뒤쪽으로 딸려 거실에서 출입할 수 있게 하여 여러 사람이 사용하게 되어있고 안방에는 독립적으로 드레스룸이 있는 형태입니다.
부엌은 오른쪽 정면에 배치 되어 있고 부엌 뒤로는 보일러실겸 다용도실이 배치되어 있습니다.
현관을 최소한의 크기로 하여 거실을 방과 부엌보다 상대적으로 크게 한 구조입니다.
지붕의 모양은 팔작 홑처마입니다.
기단은 삼단이며 기단 위상면은 화강석 마감으로 그렸습니다.
창호는 한식창호로 그렸으며 내부 샤시창과 지붕 개판, 기와는 그리지 않았습니다.
아래는 도면을 간단하게 요약하였습니다.
평수: 25평
평면: ㅡ자
형태:민도리,홑처마 팔작
창호:한식창호
기단:2단
평면구조:방1,거실,북엌,화장실,다용도실,드레스룸
참고하세요
