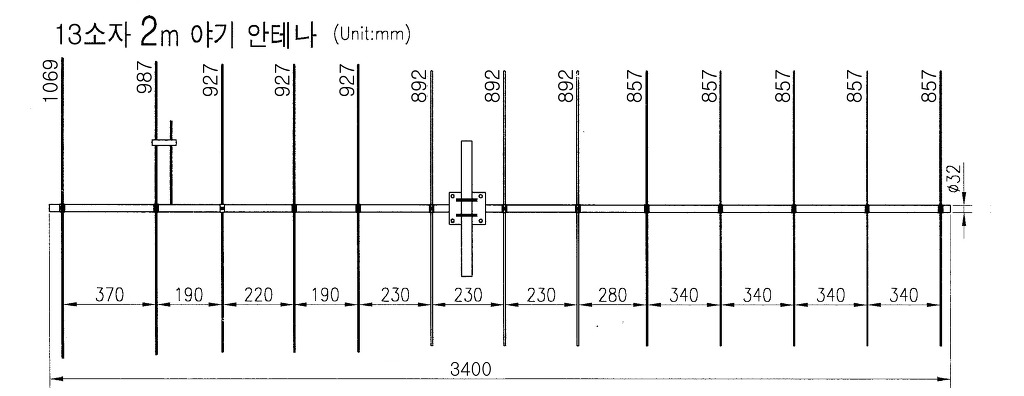

야기ANT 13소자 1/2 RAMDA 설계 III
1) 반사기 : 1069
2) 복사기 : 987
3) 1번 도파기 : 927
4) 2번 도파기 : 927
5) 3번 도파기 : 927
6) 4번 도파기 : 892
7) 5번 도파기 : 892
8) 6번 도파기 : 892
9) 7번 도파기 : 857
10) 8번 도파기 : 857
11) 9번 도파기 : 857
12) 10번 도파기 : 857
13) 11번 도파기 : 857
14) 복사기 길이 : 300나누기 145*나누기2*0.954(단축률)=987
15) 반사기 길이 : 복사기*1.083=1069
16) 1번-3번도파기 길이 : 복사기*0.939=927
17) 4번-6번 도파기길이 : 1번-3번 도파기*0.962=892
18) 7번-11번 도파기 길이 : 4번-6번 도파기*0.961=857
19) 반사기와 복사기 간격은0.2파장 복사기와 도파기1 간격은 0.14 파장(참고)
반사기의 길이는 복사기의 106%(참고사항)
20) 복사기-반사기 거리 : 370
21) 복사기-1번 도파기 거리 : 190
22) 1번-2번 도파기 거리 : 220
23) 2번-3번 도파기 거리 : 190
24) 3번-4번 도파기 거리 : 230
25) 4번 5번 도파기 거리 : 230
26) 5번-6번 도파기 거리 : 230
27) 6번-7번 도파기 거리 : 280
28) 7번-8번 도파기 거리 : 340
29) 8번-9번 도파기 거리 : 340
30) 9번-10번 도파기 거리 : 340
31) 10번-11번 도파기 거리 : 340
야기안테나 감마메칭시 숏트바 길이 . 복사기와 숏트바 간격
숏트바길이: 370mm
복사가와 숏트바(크램프) 간격: 30mm
숏트버 내부심선길이 : 약270mm
숏트바에들어가는 내부심선 두께: 약3.3mm
붐대파이프 두께 : 32mm
엘레멘트 파이프두께: 8mm
두안테나의 스텍간격 : 3m
스텍케이블 RG-11( 75옴)이나 7C-2V( 75옴) 3m 11cm 양쪽에 m형 콘넥터 처리후 똑같은것 2개 만들어야됨
안테나 반사기 에서 마지막 도파기까지의 거리는 약 3m 40cm(안테나 길이임)
엘레멘트 브라켓은 ㄷ자형으로 만들었슴 (참고만 하기바람)
그리고 크램프는 숏트바 끝에서 2cm 에 고정하시고 숏트바 두께도 8mm 입니다
아래에 올린 2m 야기 안테나와 연동 되는 것으로 아날라이져 없는 분들을 위하여 바로위 자료대로 자작
하신다면 SWR 1.2 정도 나오며 공진 주파수는 145.000 이고 입력 임피던스는 50옴 입니다
다만 주변환경 또는 안테나 높이에따라 감마메칭은 민감함을 이해하셔야 될것 같습니다
응용설계자: DS1RHZ
