제자리콘크리트말뚝(CIP: Cast In Placed Pile) 흙막이 공법

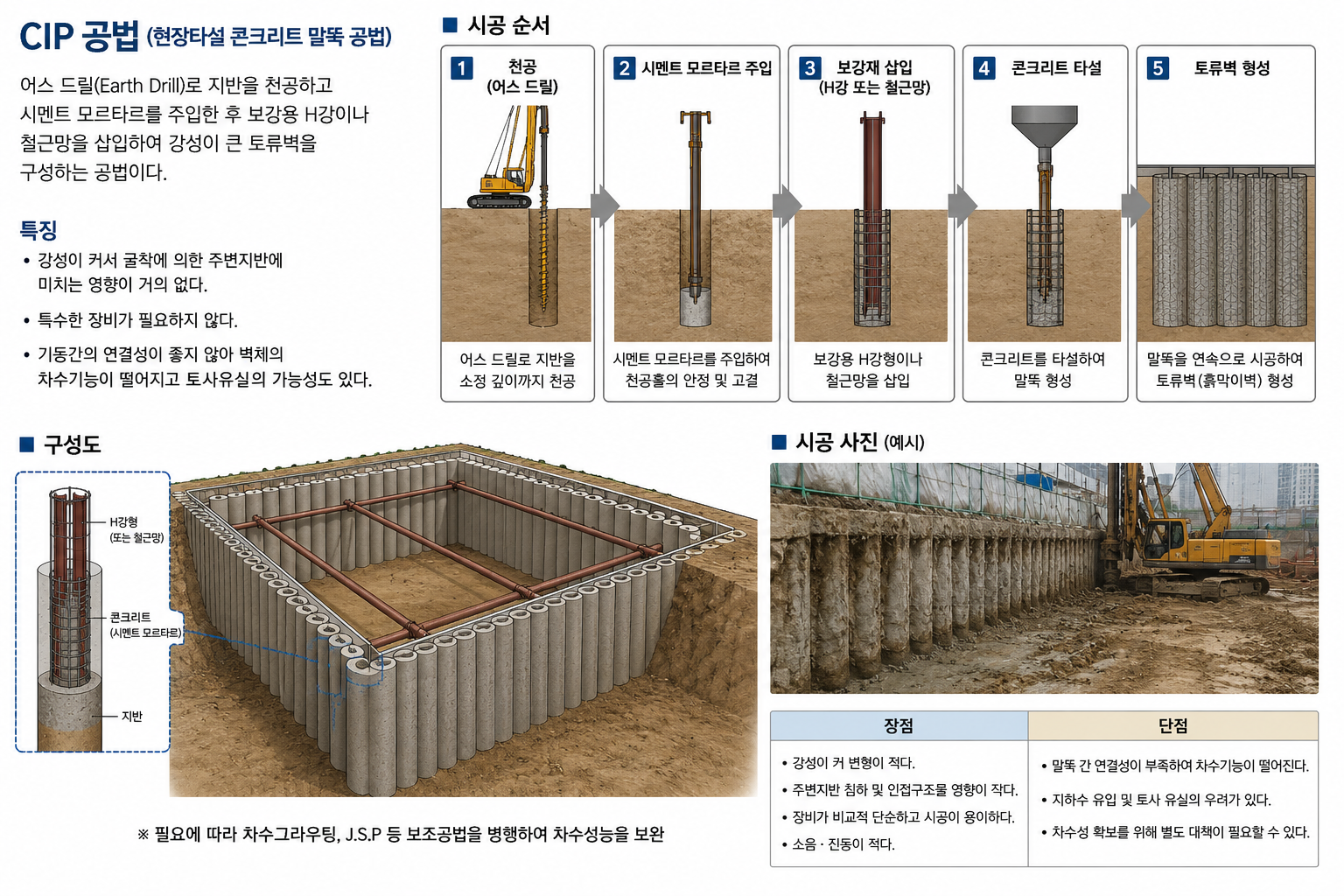

CIP공법은 어스드릴(Earth Drill)로 지반을 천공한 후, 구멍 내부에 시멘트 모르타르 또는 콘크리트를 타설하고 H형강이나 철근망을 삽입공법이다. 이를 통해 콘크리트 말뚝을 연속으로 만들어 토류벽을 형성하여 강성이 큰 흙막이벽을 형성하는 공법이다.
*원리
_지반 천공
_시멘트 모르타르 또는 콘크리트 주입
_H형강 또는 철근망 삽입
_말뚝을 연속 배치하여 흙막이벽 형성
*장점
_벽체 강성이 커 변형이 적다.
_주변 지반 침하 및 인접 건물 영향이 작다.
_시공 장비가 비교적 단순하다.
_소음과 진동이 적다.
*단점
_말뚝과 말뚝 사이 연결성이 부족하다.
_차수성(물막이 성능)이 떨어진다.
_지하수 유입 및 토사 유실 우려가 있다.
_별도의 차수 대책이 필요한 경우가 많다.
*적용
_주로 지하주차장, 공동주택, 상업시설 등의 중·소규모 굴착공사 흙막이벽에 많이 사용된다.
