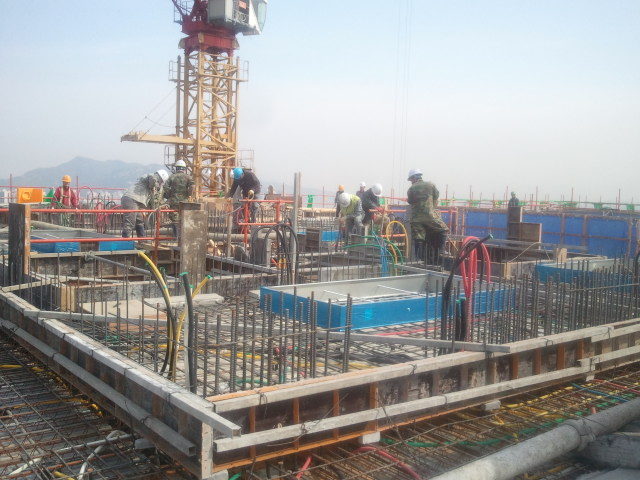

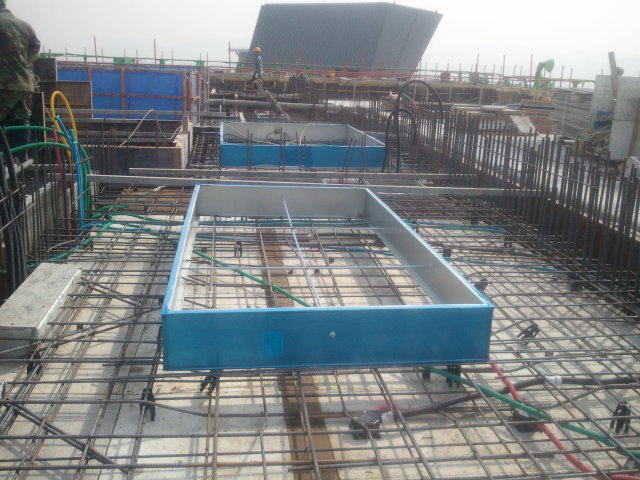

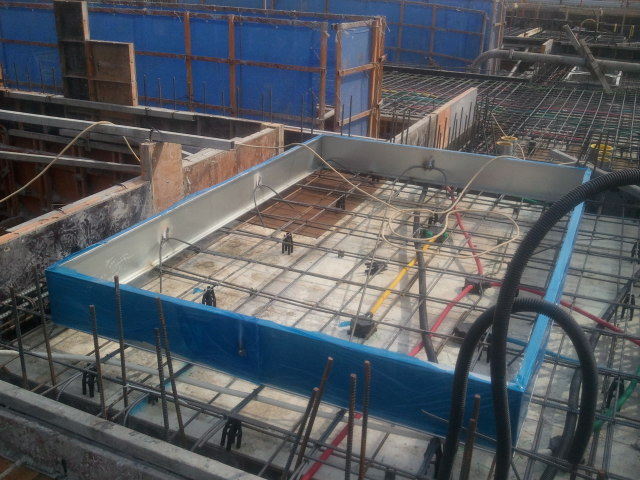

아래 사진은 옥탑1층 코아구간 내에 위치한 팬 패드를 위한 틀입니다.

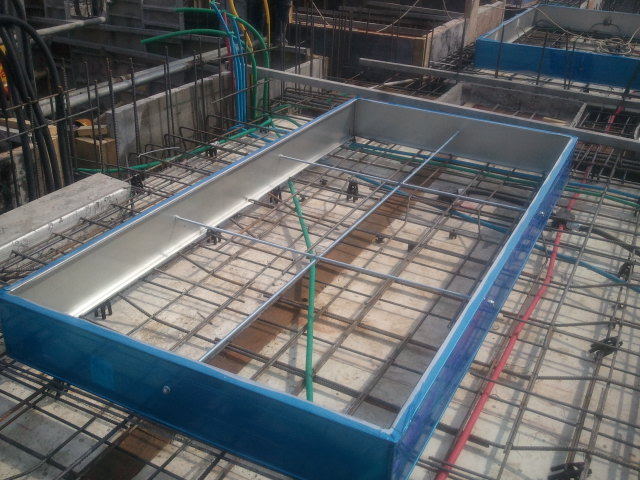

덕트통을 내후렌찌로 제작한 다음 타이로드로 보강을 하고 높이와 위치를 잡고 철근을 사용하여 타설시 움직이지 않게 고정해놓은 겁니다.
이 작업을 한 이유는 지붕을 덮기 전에 팬을 올려놔야 하는데 패드가 되어있지 않으면 올려놓지 못하기 때문입니다.
입구도 팬이 들어갈 수 없고요. 많은 현장 옥탑층 팬룸에서 겪는 상황일 겁니다.
패드없이 팬을 올려놓는 경우가 있는데 거의 모든 현장이 공간이 없어서 나중에 패드치는 것과 간섭되어서 문제되는 경우가 많죠?
이런 이유로 미리 바닥칠 때 패드를 함께 칠 수 있게 건축과 협의하여 시공하면 나중에 머리 아플 일이 없죠. 이 현장에선 함석은 그대로 두는 걸로 했고요. 그건 담당과 협의하면 문제 없을 듯..
굳이 안된다고 하면 형틀로 짜는 방법도 있는데 그건 골조와 협의가 되야겠죠?

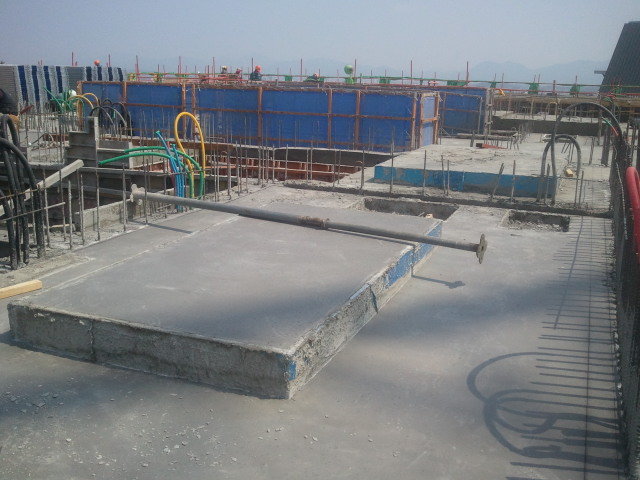

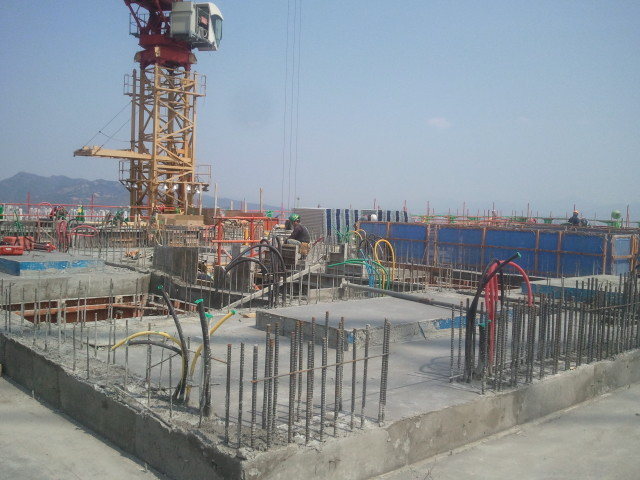

콘크리트 타설 후 사진
