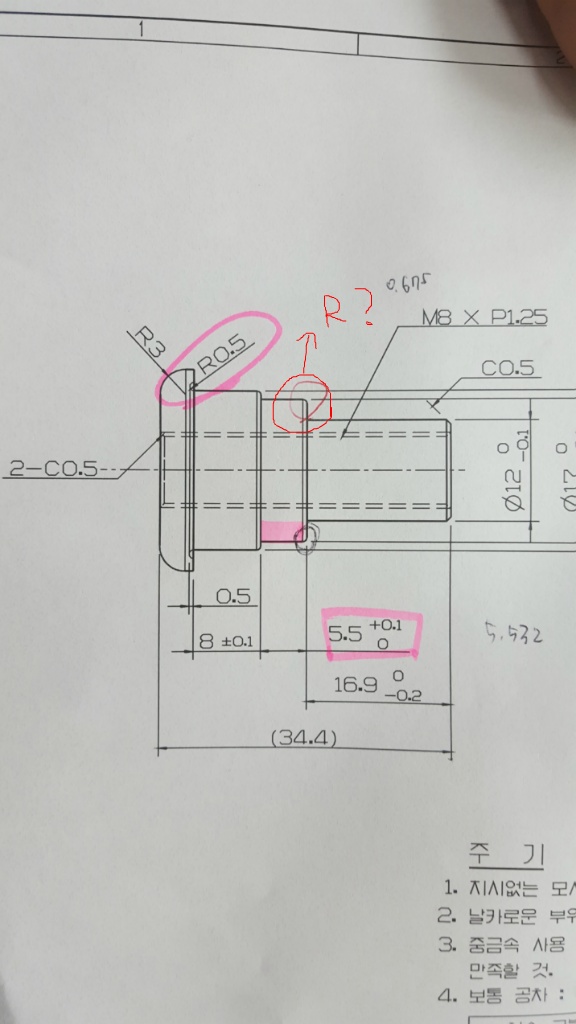

사진에 표시된 R값을 측정하고 싶은데요
어떤 방법으로 측정해야 정확한 데이터를 얻을 수 있을까요 ?
다음검색
댓글
댓글 리스트-
작성자dlghks80 작성시간 16.02.17 형상 측정기로 측정 해야지 않을까요???
-
답댓글 작성자cry sTop 작성자 본인 여부 작성자 작성시간 16.02.17 3차원으로는 도저히 방법이 없을까요?
R값도 0.5R 이라서요 ㅠ 중심좌표도 없어서 단일원호는 정확치 않고..
정확한 DATA 값이라고 보증도 안되네요 ,,ㅠ -
작성자한화 아산사업장 작성시간 16.02.18 위에 R형상검사 행위는 R GAGE나 SILICON 재료를 본떠서 역으로 투영기로 보셔야합니다.
도면에 규제된 공차들을 봐서는 3차원측정기로 검사할 방법은 아니니, 모든 형상을 3차원측정기에 얶매이지 마시길바랍니다. -
작성자부나비 작성시간 16.02.20 공차가 없는(중요도 낮은) 부분은 원으로 측정 R로 환산하면 됩니다.
-
작성자하얀유혹 작성시간 16.02.25 R0.5는 공구현미경이나, 조도측정기의 형상으로 출력해서 판단하시는게 나을듯합니다.
제 경험상.. 3차원에서는 R5이하는 측정은 가능하지만,, 반복성에서 편차가 심하더라구요..
