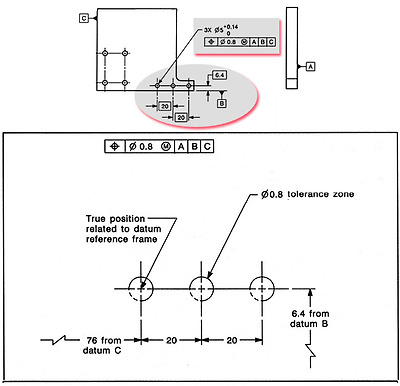

먼저 Ø가 있는 경우의 위치도 입니다.
아래 그림에서 보시는 바와 같이 위치도 공차역이 원형으로 오른쪽 & 왼쪽, 상하 방향으로 하여 원형으로 규제가 되어 있습니다.
이것이 통상적인 위치도 규제 방식으로 대부분 원의 위치도에 적용이 됩니다.

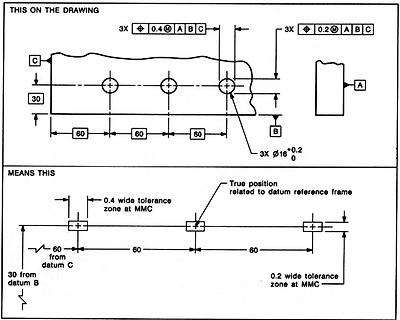

아래 그림은 Ø 기호가 없는 위치도의 그림입니다.
오른쪽 & 왼쪽 방향으로 Ø기호가 없이 0.2의 위치도가 규제 되어 있고,
상하 방향으로 Ø기호 없이 0.4의 위치도가 규제 되어 있습니다.
아래쪽 그림 해석에서 보여 주는 사각형 영역이 위치도 영역으로
위쪽에 원형과는 다른 형태를 보여 주게 됩니다.
즉, 위치도에 Ø 기호가 없는 경우, 한방향으로만 위치도를 계산 적용 하고, 다른 방향에 대하여서는 계산 & 적용 하지 않게 됩니다.
한가지 덧붙여 말씀 드리자면,
우리가 통상 위치도 계산시 아래와 같은 공식을 사용 하게 됩니다.
위치도 = 2 * √(X편차^2 + Y편차^2) 으로 계산을 하게 됩니다.
이것은 양방향에 대하여 계산을 하는 방법으로 Ø기호가 있는 것에 해당이 됩니다.
그러나 Ø 기호가 없는 위치도의 경우는
규제된 방향이 어느방향이냐에 따라, 해당 방향의 편차 *2를 하여 위치도 계산을 하게 됩니다.
즉, X방향으로 Ø기호가 없는 위치도가 규제 되어 있다고 하면,
위치도 = 2 * X편차 가 바로 됩니다.
대략적으로 감이 잡히시는지요??
직접 보면서 말씀 드리면, 더 이해가 쉬울것인데......
시간되시면, 저희 응용과정 한번 오셔서, 강사에게 좀 더 확실하게 여쭤 보는것도 좋을 것 같습니다.
충분한 답변이 되었기를 바라며,,,,,,
댓글
댓글 리스트-
작성자Legend of CMM 작성자 본인 여부 작성자 작성시간 08.05.21 뉴로메저에서는 일반적인 경우, Ø가 있는 위치도 값을 출력 하게 됩니다. Ø가 없는 위치도를 계산, 출력 하시고자 하는 경우는 위치도 공차역에 해당 방향과 공차를 입력 하시면, 한방향에 대한 위치도를 출력 하실 수가 있습니다. (즉, X방향의 위치도를 보고자 하는 경우는 X0.1 과 같이 입력 하시고, Y0.1 이렇게 입력 하시면, Y방향에 대한 위치도 값을 계산 하여 출력 하게 됩니다.)
-
작성자베드로 작성시간 08.05.22 Eng " HEAD & BLOCK & 밋션 Case " 에서는 Ø가 있는 진위치도를 엔진 자체적은 독립적인 공차 보다는 상대 부품 조립을 하는 제품이므로 첫번째 사항이 주요 인것 같습니다. 임과장님 역시 설명이 짱입니다.. ^.^
-
작성자택이 작성시간 08.05.24 감사합니닷!ㅎㅎㅎㅎㅎㅎㅎㅎㅎ 저는 워낙 확실한걸 좋아해서...제가 알고 잇는것중에서도 확실하지 않는것이 잇어서 여쭈어 봣습니다 ㅎ
