덕인 3차원 측정 A1,A2 질문드립니다

[pigprice]

안녕하십니까.

제가 덕인 3차원을 처음 접하게됐는데 수동으로 측정후  A1.A2 머하는곳인지 몰라 질문드립니다

A1.A2에서 적용후 측정을하면 프로브가 제품에 박는 현상이 나던데

A1.A2에 대해 설명가능한분 있을까요??

[대성]

안녕하세요.
해당 기능을 사용시 충돌 나신다고 하는 현상은 직접 원격으로 봐야 알수 있을 듯 합니다.
시간 되실때 1588-3785로 연락 부탁드립니다.

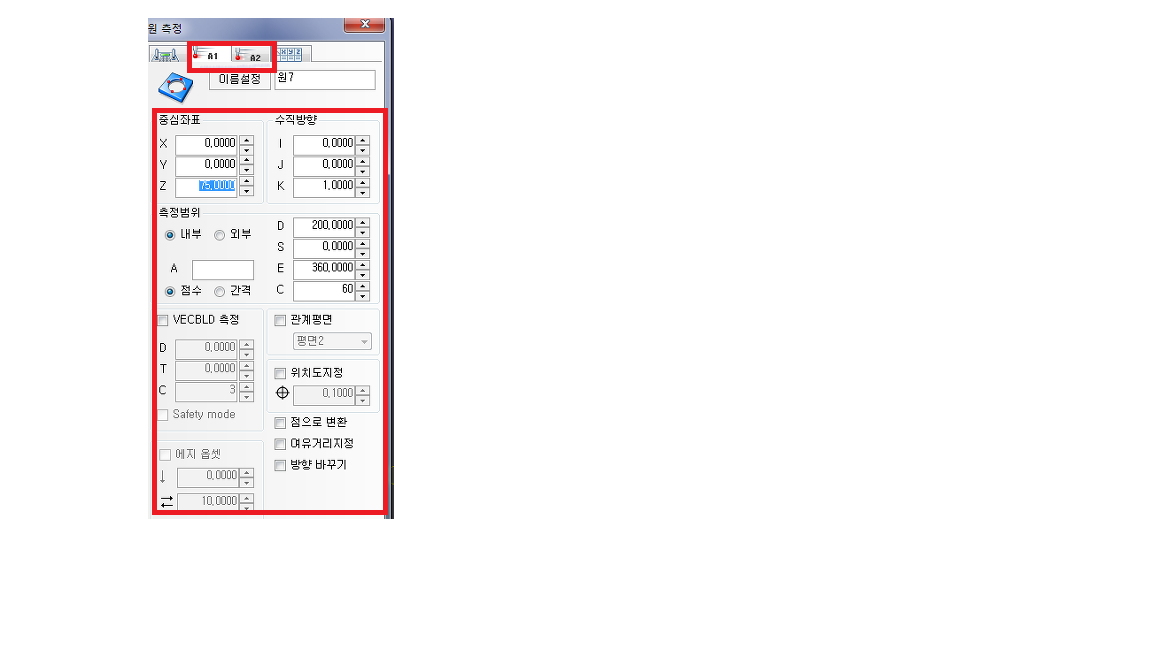

1. [원] > [A1]기능
> A1기능은 원 1개를 자동 측정시 사용하는 기능 입니다.
<사용방법>
- 모델링이 없을 경우 원[F5] >> 3P 수동 측정 후 > [A1]탭 클릭
- X,Y,Z(도면에 있는 기준값 입력) / 수직방향(측정방향)은 3점 측정 후 A1 클릭시 자동 인식
- 측정 범위(내측 : 내경 / 외측 : 외경)_선택하는 메뉴에 따라 측정 형태가 달라짐
- D : 지름 / S : 시작각도 , E : 끝각도 , C: 측정점수
- VECBLD 측정 : 얇은 철판제품에 원 측정 사용 기능
- 관계평면 : 좌표계와 다른 기울어진 면에 원측정시 사용
- Safety Mode : VECBLD기능 사용시에만 사용할 수 있는 기능(형상 중심에서 항상 측정되도록 하는 기능)
- 위치도 지정 : 측정 후 자동으로 측정결과에 위치도 값이 출력되는 기능
- 엣지옵셋 : 3D 모델링을 이용하여 측정시에만 사용 가능한 기능

[대성]

↓ : 캐드모델에 클릭한 기준으로 몇 mm 내려서 또는 올려서 측정(깊이값)
↔ : 캐드모델에 원 형상의 일부 구간만 있을 경우 양쪽에서 몇 mm 띄워서 측정

점으로 변환 : 원 자동 측정시 각 측정 점을 점으로 출력하는 기능(원으로는 결과 출력 안됨)
여유거리 지정 : 거리지정값의 여유값이 있을 경우 원 측정시 각점에 여유거리값이 적용
방향 바꾸기 : 원 측정시 반시계 ↔ 시계 방향을 변경하는 기능

[대성]

2. [원] > [A2]기능
> A2기능은 패턴 형상의 원을 자동 측정시 사용하는 기능 입니다.
> 해당 기능은 원형패턴(PCD)과 사각패턴으로 나누어져 있습니다.
> 원평패턴(PCD)의 경우 원이 동일한 각도를 갖는 원형의 형상
> 사각패턴은 원의 형상이 일정한 간격을 갖는 형상 입니다.
