. 긴급 문의 드립니다.
요즘 승인모델때문에.. 정신이 없어서,, 자주 오지도 못하네요..
측정하다가 막히는것이 있어서 긴급 문의 드립니다.
* 문의 사항
. 사출물의 내경 측정시 측정된 점들의 평균이 지름으로 생성 됩니다.
여기서 알고 싶은 것은 이 사출물의 상대물이 boss형태로 되어 있어,
평균 원이 아닌 최소지름이 필요합니다.
보유하고 있는 pingage가 없어서,, 3차원으로 측정했는데요..
평균원이 산출되다 보니,, data가 안 맞습니다..
제가 알기론,, 3차원으로 내경 측정시 최소지름보다 큰 값이 나오고,,
외경 측정시 최대지름보다 작은 값이 나오게 되는데요..
3차원 측정해서,, 이 제품의 내경의 최소지름을 알 수 있는 방법이 있나요..??
그림 첨부합니다..
급해서 문의 드립니다.. 도와주세요.. ㅠㅠ
다음검색
댓글
댓글 리스트-
작성자Mystery.K 작성시간 10.08.25 사용하고 계신 버전이 NM3.901이므로,,,

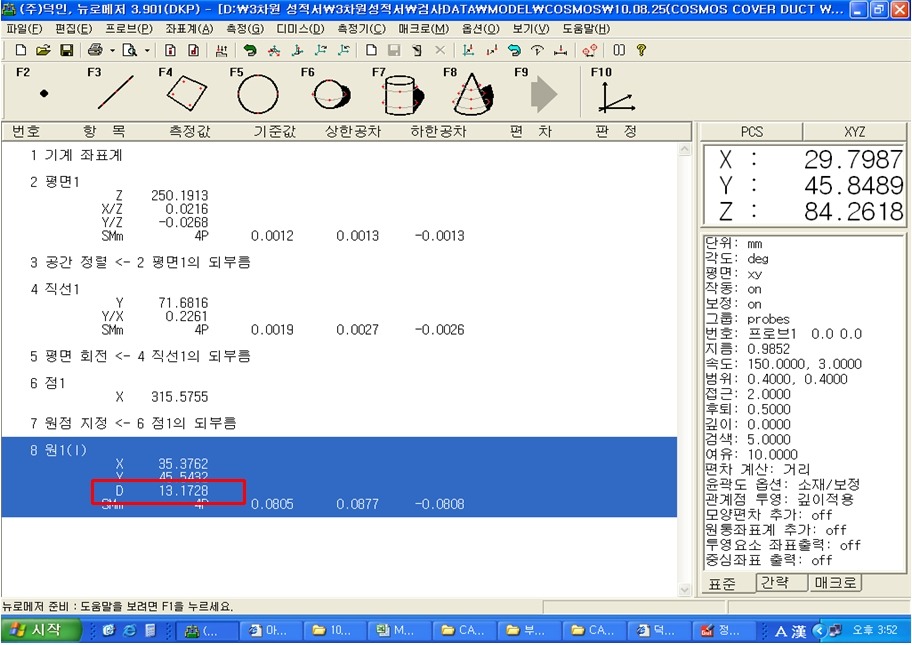

원 측정 결과 창에서 [데이터] 탭에 가시면.. 하단에 재계산, 복귀 버튼이 있고, 우측에
LS, MC, MI, MZ 와 같이 원 계산 방식을 선택하실 수 있습니다.
계산 방식을 선택하신 후 [재계산] 버튼을 눌러주신 다음에 [확인] 하시면 측정 결과가 재계산 된 값으로 바뀌게 됩니다.
-
작성자하얀유혹 작성자 본인 여부 작성자 작성시간 10.08.25 답변 감사 드립니다.
가장 작은값이 최소원인가요..???
편차량은 증가하는거 같던데요.. -
작성자Mystery.K 작성시간 10.08.25 LS : 최소 제곱 기준원 : Least Squares Reference Circle
MC : 최소 외접 기준원 : Minimum Circumscribed Reference Circle
MI : 최대 내접 기준원 : Maximum Inscribed Reference Circle
MZ : 최소 영역 기준원 : Minimum Zone Reference Circel
입니다. 참고하시기 바랍니다.
최소원 값이 필요하시다고 하니,,, MI를 선택하시면 될 것 같습니다.
* 계산방식에 대한 자료는 '측정기술자료' 게시판에서 '진원도' 로 검색하시면 좋~은 자료가 있습니다 ^^ 참고하셔용~
