Re:기어 용어 설명 : fHa / Fa / ffa / Ca / Fb / fHb / ffb / Cb
작성자Legend of CMM작성시간11.07.16조회수3,243 목록 댓글 1출력된 결과 파일의 Excel Sheet 들 중에 설명이 나와 있는 부분이 있습니다.
일단. 간략적으로만 설명을 드리도록 하겠습니다.
(첨부 파일에도 동일한 내용이 설명 되어 있으므로, 필요시 다운 받아서 사용 하시기 바랍니다.)
Gear_설명.pdf

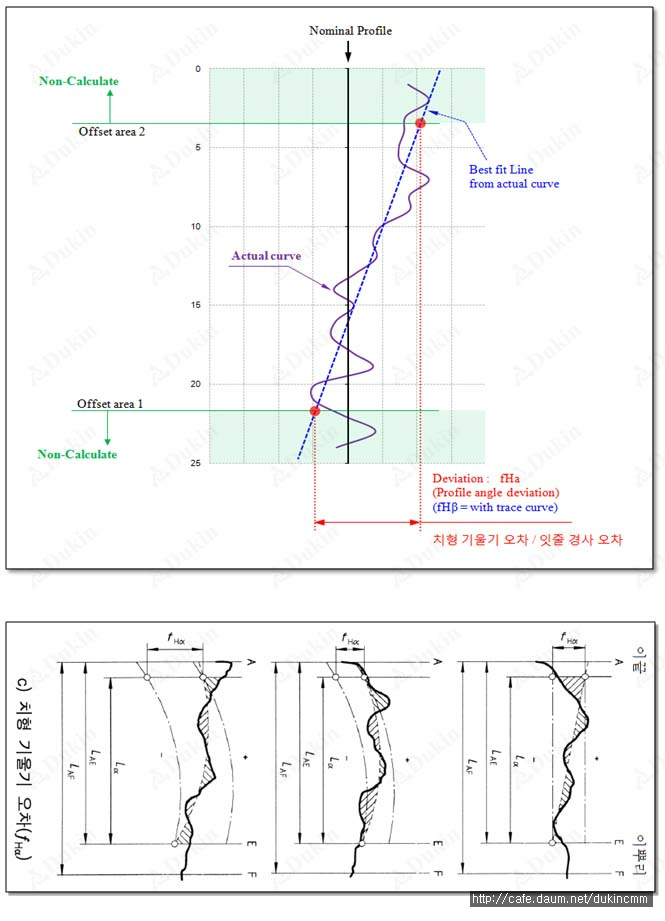

1. fHa(fHb)
: 영문으로는 Profile angle Deviation이라고 하고,
한국말로 하면, 치형 기울기 오차(또는 잇줄 경사 오차 = fHb)라고 합니다.
: 측정된 전체 이빨을 중심을 지나는 선을 만들고, 그 선이 기준값(이론적인 치형, 또는 잇줄 곡선)
으로 부터 벗어난 량을 표현 하는 값으로, 쉽게 직선의 각도 오차 값이라고 생각 하시면 됩니다.
(그러나, 단위는 각도가 아니고, mm로 표현 하게 됩니다. 측정 구간에 대하여)

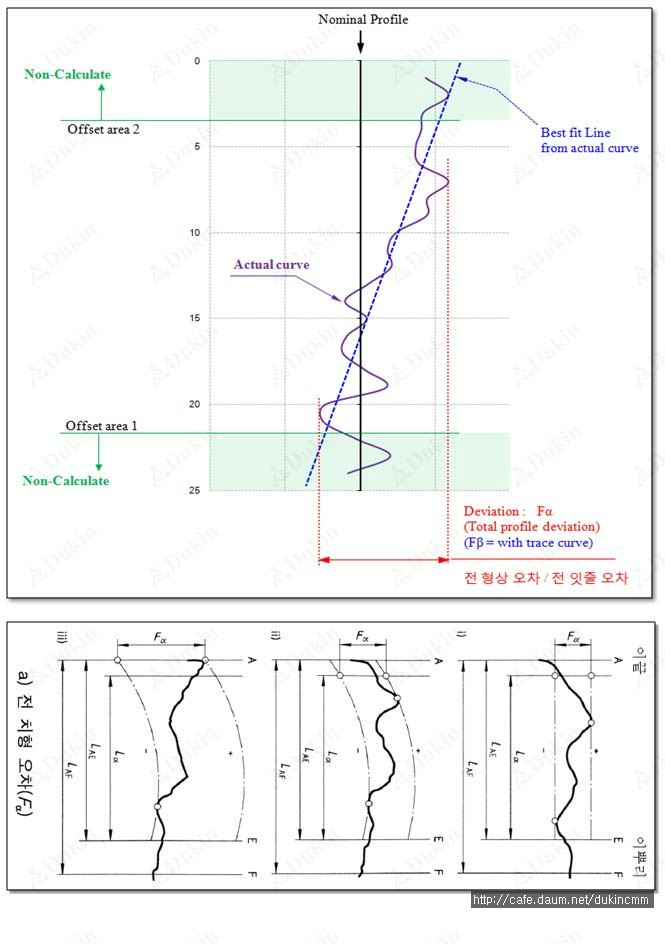

2. Fa(Fb)
: 영문으로는 Total Profile Deviation 이라고 하고,
한국말로 하면, 전 형상 오차(또는 전 잇줄 오차 = fb)라고 합니다.
: 측정된 데이터들이 이론상의 기준값(이론적인 치형, 또는 잇줄 곡선)으로 부터
벗어난 량을 표현 하는 값으로, 각 점들의 편차 중에서 최대 / 최소값이 Fa 오차가 됩니다.
(말 보다는 아래 그림을 보시는게 더 이해가 쉬울듯)

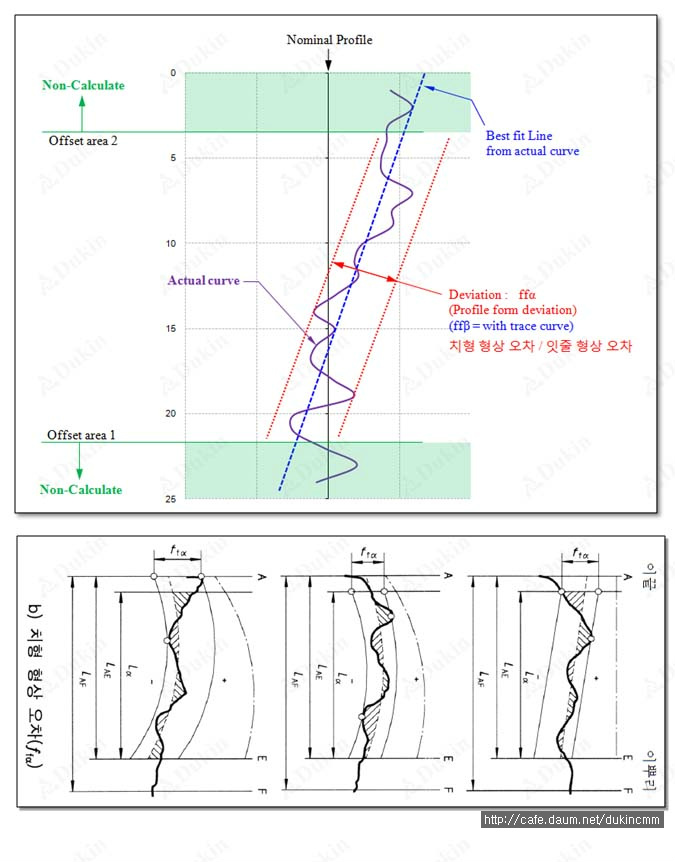

3. ffa
: 영문으로는 Profile form Deviation 이라고 하고,
한국말로 하면, 치형 형상 오차(또는 잇줄 형상 오차 = ffb)라고 합니다.
: 측정된 데이터들 최적의 직선으로 계산 하고, 계산된 직선과 각각의 측정점들간에 편차로,
우리가 쉽게 진직도(또는 Form 오차) 값이라고 보시면 됩니다.

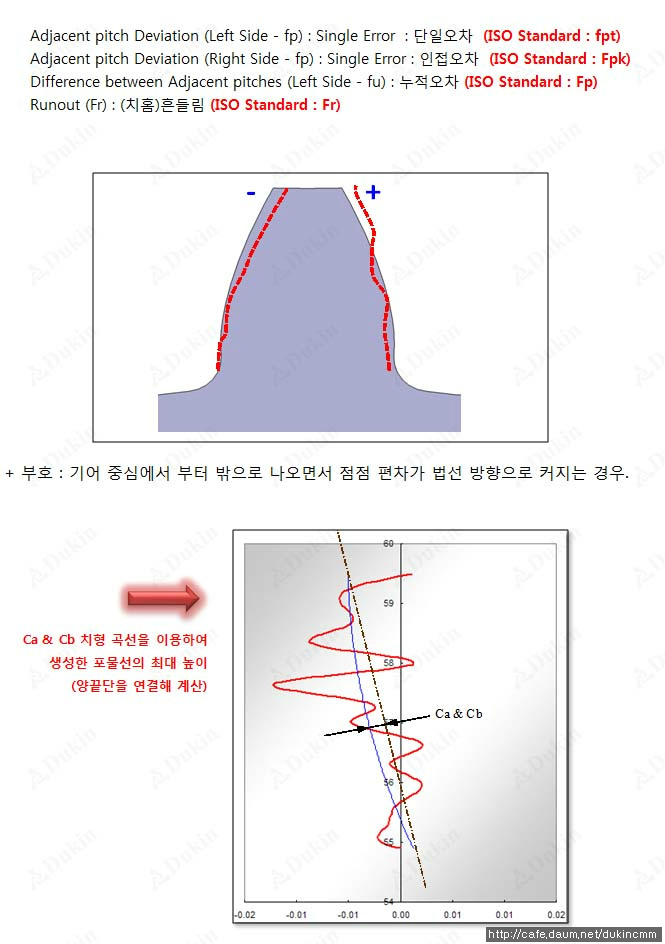

4. Ca
: 영문으로는 Height of crowning 이라고 하고,
한국말로 굳이 말하자면, 치형 구형량(또는 잇줄 구형량 = Cb)라고 할수 있겠습니다..
: 측정된 데이터들 포물선으로 연결 하고, 포물선의 양끝과 중앙의 간격을 Ca / Cb 값으로
표기 하게 됩니다.(그림을 보시면 조금 이해가 빠르실 것으로 생각됩니다.)
위에서도 말씀 드렸다시피, 본 내용은 뉴로메저 기어 출력 결과에도 표현이 되어 있는
내용입니다. 참고 하시기 바라며, 문의 사항은 글 남겨 주시기 바랍니다.
감사합니다.
