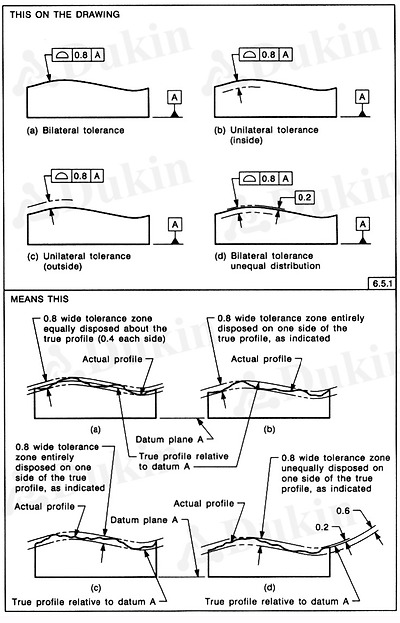

윤곽도 공차에는 아래와 같이 4가지 방식으로 규제 될 수 있습니다.
1. 등가 양측 공차 방식 : 양쪽의 공차 폭이 같은 경우
2. 편측 공차 방식(-쪽) : -쪽으로만 공차가 규정된 경우
3. 편측 공차 방식(+쪽) : +쪽으로만 공차가 규정된 경우
4. 부등 양측 공차 방식 : + / - 쪽으로 공차가 있기는 하나, 공차의 폭이 같지 않은 경우,
* 여기서 하나 주의 해야 할 부분은
1번의 경우만 측정값(편차값)에 곱하기 2를 해야 윤곽도 값이 되고,
나머지의 경우들에서는 법선편차값 자체가 윤곽도 값이 된다는 것입니다.
참고 하시기 바랍니다.
다음검색
댓글
댓글 리스트-
작성자택이 작성시간 08.11.17 아 그렇군요...거의 대부분이 내측 외측보단 양측이 많은거 같네요.. 흠 ㅎㅎ 어느정도 잡히네요 ㅎ 감사합니닷 ㅋ 담에 시간 나면 또 ^^ 수고하세요~!
-
작성자택이 작성시간 09.04.23 1번의 경우만 편차값에 곱하기 2라고 하셧는데.. 그 편차값이 최대 편차 인가요 아니면 일측으로 최대 값 최소값중 큰값인가요...답변좀부탁드립니다..ㅠ
-
답댓글 작성자Legend of CMM 작성자 본인 여부 작성자 작성시간 09.06.04 전체 구간 중에서 가장 큰 편차 *2 입니다. 즉, 절대값으로 가장 큰 값 *2가 윤곽도가 됩니다.
-
작성자택이 작성시간 12.12.03 안녕하세요..
위글에서 1. 등가 양측 공차 방식 : 양쪽의 공차 폭이 같은 경우 만 *2 라는 말씀이신가요?...
대부분 도면이 양측공차방식인데..
1. 데이텀 지정없음, 기준치수 없음, 윤곽도만 지정되있을시 (모양공차 계산방식으로 해석하고 /*2 하지 않음)
2. 데이텀지정 있음 기준치수 없음 (이것은.. 기준치수는 없으니 자세공차 방식이며 어느 쪽이 +이고 - 인지 알수 없으니 단순 최대 최소 값으로 계산 /*2 하지않음)
3. 데이텀지정 있음 기준치수 있음 ex)면의윤곽도 0.05 기준치수 10 일때 이것의 spec 은 10±0.025 가 되며 계산방법은 +든 -든 최대 편차 *2 로 윤곽도를 계산한다...
제가 알고 있는 윤곽도 입니다... -
작성자택이 작성시간 12.12.03 설명이 부족하다면 다시 올리겠습니다.
답변 부탁드릴게요
