앞쪽에 글들에서 원을 MIC로 계산 했다는 글이 있습니다.
혹시 여기 계시는 많은 분들이 MIC가 무엇일까 하는 의문점이 있으실것 같아,
진원도 계산에서 사용되는 4가지 방법에 대하여 간단히 설명 하겠습니다.
먼저 진원도란?
: 원형 형체의 기하학적으로 정확한 원으로부터 어긋남의 크기를 말합니다.
진원도를 계산 하는데 있어서는 그 기준원(Reference Circle)의 계산 방법에 따라 계산되는 진원도 값이 다르게 되고,
기준원을 계산 하는 방법에는 아래와 같이 4가지로 구분할 수 있습니다.
1. 최소외접원(MCC) : Minimum Circumscribed Circle)
2. 최대내접원(MIC) : Maximum Inscribed Circle)
3. 최소자승원(LSC) : Least Square Circle)
4. 최소영역원(MZC) : Minimum Zone Circle)
이중 최소외접원(MCC)의 경우 주로 외측원 평가에 사용이 되고,
최대내접원(MIC)은 주로 내측원 평가에 사용이 됩니다.

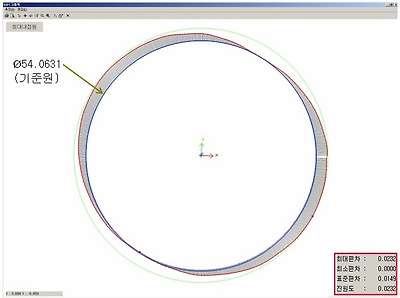

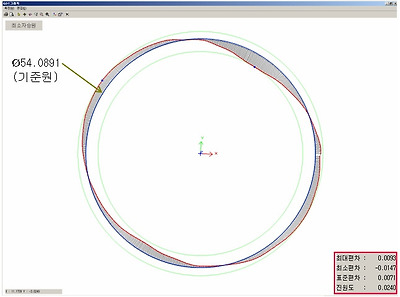

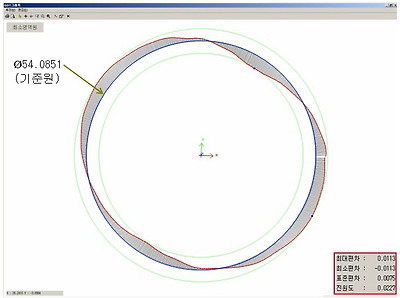

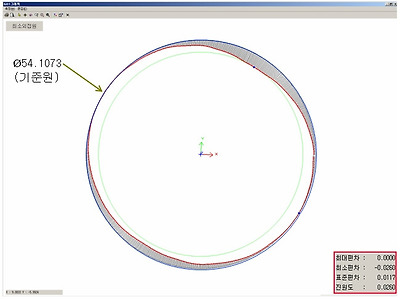

위 그림들에서 보시면, 기준원이라고 표현되는 것들이 해당 계산 방법을 이용하여 계산된 원의 형태 입니다.
원의 계산방법에 따라서 계산되는 원의 지름과 중심, 진원도등이 달라지게 됩니다.
