[3차원측정기]3차원 측정 이론과 실제 - 제4장 : 3차원 측정기의 분류_구조형태상 분류 1

작성자별하나사랑둘|작성시간08.01.16|조회수1,257 목록 댓글 1

3차원 측정기의 분류- 구조형태상 분류 1



(1) 측정값 읽음 방식에 의한 분류



 1아날로그(Analog)방식

 2 디지털(Digital)방식

   ⓐ 절대(Absolute) 방식

   ⓑ 증가(Increment) 방식



(2) 구조 형태상의 분류

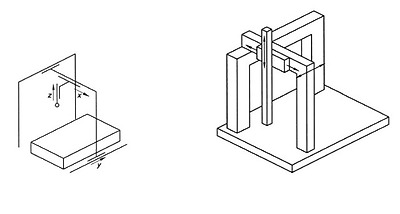

1 브리지· 문 이동형(Moving Bridge Type)



ⓐ 구조: 이 구조는 가장 많이 사용되고 있는 일반적인 형태로 수직방향으로 이동하는 Z축 및 X축에 직교한 수평면 내의 레일상을 Y축 방향으로 이동한다.



ⓑ 특징: 이 형식은 3차원 측정기의 구조 형태 중에서 가장 일반적인 구조이다. 빔 양단이 지지되어 있기 때문에 빔의 휨이 적다. 정도면에서는 캔틸레버형(Cantilever)보다 우수하다. 브리지 구조를 측정기의 한쪽 방향으로 밀면 측정 테이블이 개방되어 측정물의 설치 및 해체가 용이하다. 또한 동일한 브리지 구조를 사용하고 전후 방향의 레일 길이를 변화시켜서 시리즈화 할 수 있는 장점을 가지고 있다.

 그러나 가동부의 질량이 크기 때문에 관성도 크고 매뉴얼식 측정에서는 조작성이 뒤떨어진다. 또한 전후 방향의 측정범위가 큰 기종에서는 측정기의 측면에서의 조작이 늘어나고 칼럼이 조작상 방해가 되는 경우가 있다. 여기서 대형의 경우는 각 축을 모터로 구동해서 이와 같은 결점을 해소하고 있다.

 이러한 여러 가지 장점 외에 다음과 같은 문제점도 있다.

 첫째, 그림 2-1과 같이 Z축이 X방향으로 이동할 때 하중변화에 의한 변위가 발생한다. 즉 베어링과 안내면 사이의 간격 ∆Z의 변화에 따른 회전운동으로 아베 오차가 발생하기 때문에 강성이 큰 베어링을 사용하고 브리지의 무게를 최소화하여야 한다.

 둘째, 측정 테이블이 Y축 가이드 역할을 겸하고 있기 때문에 측정물의 무게나 크기, 설치 위치에 따라 테이블의 변형을 일으키므로 Y축 직선운동에 오차를 유발시킨다.



 이미지를 클릭하면 원본을 보실 수 있습니다.

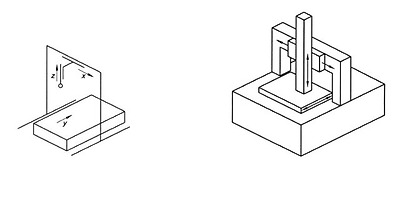

2 고정 브리지형(Fixed Bridge Type)



ⓐ 구조: 수직방향으로 이동하는 Z축 스핀들과 그 안내부가 양단을 2개의 칼럼에 지지해서, Z축에 직교한 수평방향의 빔 상에서 X방향으로 이동한다. 빔을 지지하고 있는 2개의 칼럼은 베드에 고정되어 있다. 측정 테이블은 Z축 및 X축에 직교한 수평면 내의 레일 상을 Y축 방향으로 이동한다.

이 구조는 브리지가 Y축으로 이동하는 대신에 측정물이 설치된 측정 테이블이 이동하기 때문에 베어링의 강성을 항상 일정하게 유지할 수 있다. 따라서 칼럼형과 같은 높은 정확도를 얻을 수 있다. 또한 칼럼형에 비하여, 측정기의 크기에 비해 넓은 측정범위를 갖고 있으며 기계적인 안정성을 유지할 수 있다.

단점으로는 칼럼형과 같이 피측정물이 Y축 방향으로 이동하기 때문에 수동식의 사용이 불가능하고, 피측정물의 중량에 제한을 받는다.



ⓑ 특징: 이 형식은 브리지· 문 이동형과는 달리 브리지 구조를 이동시킬 필요가 없기 때문에 빔을 충분한 강성을 가진 단면형상으로 할 수가 있으며, 기하학적으로 높은 정밀도를 얻을 수 있다. 따라서 고정밀 또는 초정밀 3차원 측정기의 구조에 주로 사용된다. 한편 피측정물 및 프로브 양쪽을 움직일 필요가 있기 때문에 매뉴얼 조작이 힘들고, 또한 고정도 측정을 행하기 위해서 각 축은 모터로 구동되고 있다.



이미지를 클릭하면 원본을 보실 수 있습니다.

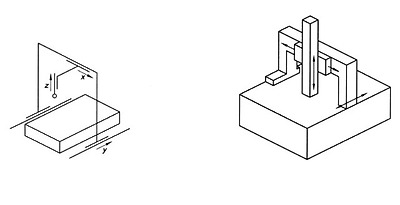

3 브리지 · 베드형(Bridge & Bed  Type)



  ⓐ 구조: 수직방향으로 이동하는 Z축 스핀들과 그 안내부가 Z축에 직교한 수평방향의 빔(beam) 위를 X축 방향으로 이동한. 이 빔이 Z축 및 X축에 직교한 2개의 수평면 내의 레일 위를 Y축 방향으로 이동한다. 2개의 레일은 베드에 고정된 좌우의칼럼의 상면에 각각 고정되어 있다.



  ⓑ 특징: 이 형식은 브리지· 문 동형과 같이 빔 양단이 지지되어 있어서 빔의 처짐의 적고 정도면에서는 캔틸레버형보다 우수하다. 또한 문 이동형보다 전후 방향의 이동부의 질량이 적기 때문에 매뉴얼식 측정에서의 조작성이 우수하다. 이 형식은 시리즈화할 때 X축 방향의 빔의 길이를 변화하기도 하기 때문에 문 이동형에 비해서 제작은다소 어렵지만 조작은 보통 측정범위가 긴 방향으로 하고, 그래도 개방된 위치에서 측정하기 때문에 조작성이 우수하다. 이 구조는 중 · 소형에 적합하며 브리지 · 문 이동형보다 높은 정밀도를 얻을 수 있으니 Y축 가이드의 변형에 대한 보상이 필요하다. 또한 측정물이 설치 및 해체에 어려움이 있기 때문에 최근에는 이 구조가 거의 사용되지 않고 있다.



4 L형 브리지형(L – shaped Bridge Type)



  ⓐ 구조: 이 형식은 브리지 · 문 이동형이 이동부의 질량이 크기 때문에 관성을 조금이라도 줄일 목적으로 제작되고 있다.



  ⓑ 특징: 이동형보다 가볍고 관성이 적어 조작성은 다소 양호하지만, 각부의 강도를 높게 하면 중량이 증가하기 때문에 정유지나 경년변화 등에 있어서 충분한 주의가 필요하.



이미지를 클릭하면 원본을 보실 수 있습니다.

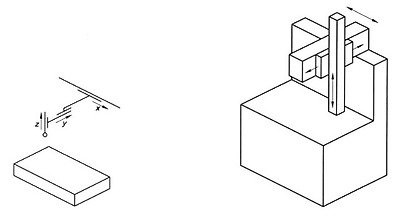

5 캔틸레버형(Fixed Table Cantilever Type)



ⓐ 구조: 수직방향으로 이동하는 Z축 스핀들과 그 안내부가 Z축에 직교한 수평방향의 외팔보를  Y방향으로 이동한다. 이 외팔보는 Z축 및 Y축에 직교한 수평면 내의 레일 위를 X축 방향으로 이동한다.



ⓑ 특징: 측정기의 3면이 개방된 구조이기 때문에 측정물의 설치 및 해체가 용이하, 큰 측정물의 경우 측정 테이블보 튀 나와도 측정할 수 있는 이점이 있다. 그러나 외팔보가  전방으로 돌출되어 있기 때문에 피 측정물의 적재 및 해체시에 크레인의 이용은 위험하.

이형식은 전면(全面)이나 좌우에서의 조작성은 양호하지만 뒷면에서의 조작성 및 작업은 극히 곤란하. Y빔은 외팔보 때에 양단 지지의 다른 모델에 비해서 자세 유지력이 약하고, 처짐이 일어나기 쉬운 구조이다. 이 때문에 Z축 스핀들이 Y으로 이동할 때에진직운동을 하도록 보정(補正)기구를 설계하기도 하지만 대형에는 그다지 적합하지 않. 외팔보 때문보수, 유지가 어려워 이 형식의 사용은 줄어들고 있다. 또한 개방형이기 때문에 수동 조작성은 양호하나 Y빔이 돌출되어 어 조작시 휨이 발생할 소지가 있. 보통은 소형이나 중형에도 채용되고 있다.



이미지를 클릭하면 원본을 보실 수 있습니다.

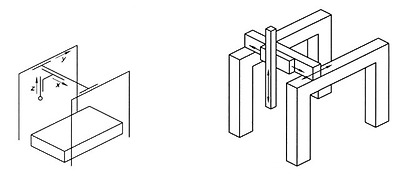

6 브리지 · 플로어형(Gantry Type)



  ⓐ 구조: 아 형식은 비교적 대형의 3차원 측정기에 채용되고, 앞에서 설명한 브리지 · 베드형의 베드 대신에 기초를 견고하게 한 마루면을 이용하고 있다. 제작회사에 따라서는 X축과 Y축의 방향이 다른 경우가 있다.



  ⓑ 특징: 큰 측정범위를 갖는 부품의 측정에 사용되는 기종으로서, 작업자는 측정기 가운데 들어가서 측정 작업을 한다. 측정기의 이동부는 질량이 크기 때문에, 각 축은 모터로 구동되고 있다. 문 입구가 넓은 대형 기종에서는 빔이 제대로 이동할 수 있도록 이중 드라이(dual drive) 구조 설계로 정도 향상을 꾀하고 있으며, 지주(支柱)는 조정 잭(jack) 등이있기 때문에 정도 검사 시 정기적으로 조정이 필요하다.



이미지를 클릭하면 원본을 보실 수 있습니다.







이미지를 클릭하면 원본을 보실 수 있습니다.     자료출처 : 3차원 측정 이론과 실제(이종대 지음. 성안당)
