배수펌프 플로우트 스위치 질문입니다.

[거룡]

제가 관리하는곳에 조그마한 집수정에 단상 수중모터에 오뚜기 봉을 이용한 배수펌프가 하나 있는데

이눔이 동작되다 말다 해서 봣더니 이상해서 질문드립니다.

KFS-pc8 이라는 floatless level 스위치를 이용해서 오뚜기를 달아 놧는데 아무래도 결선이 잘못 되있는거 같은데

어디가 잘못된건지는 몰겟네요.  제가 도면 이해 부족이라 조만간에 도면으로 올리겟습니다.

그리고 레벨스위치는 전극봉을 사용하는 걸로 나오는데, 오뚜기를 써도 상관 없는지

한가지 더 자동제어 판넬이 조그만게 하나 달아놧는데 MC없이 다이랙트로 모터를 기동하게 만들어놧습니다.

이렇게 해놔도 괜찮은건지요..

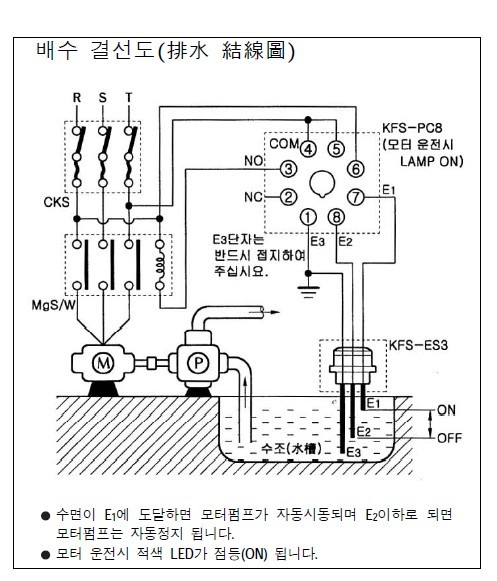

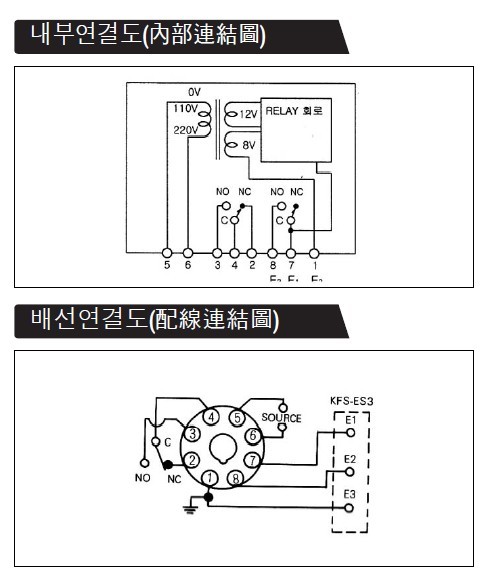

플로트 스위치 결선도 인데요. 위 그림에서 No NC가 뭔지 궁금하고요.  E1,E2,E3 전극봉이 3개있어야 하는뎅

저희는 오뚜기가 2개 달려있고, 왼쪽에 MC가 없습니다.

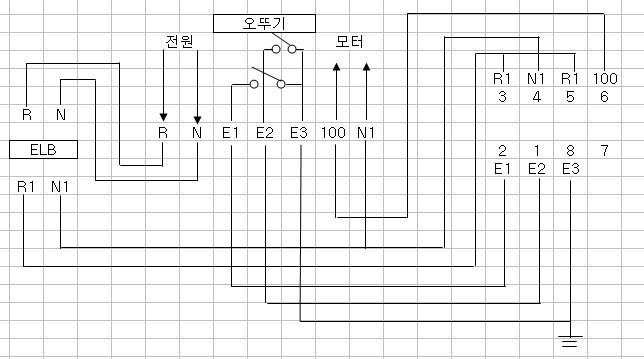

그리고 E3 공통선 E1한가닥 오뚜기 1개. E3 공통선 E2 한가닥 해서 오뚜기 한개 이렇게 매달려 있고

플로우트 스위치 결선도에서 2번에 E1, 1번에 E2, 8번에 E3가 연결되어 있고

3, 5번에  전원 한가닥 공통, 4번에 남은전원선 한가닥 연결해서 모터로 가고, 6번은 모터에 연결

이렇게 되어 있는데 이게 맞개 결선된건지... 또 틀렷으면 제대로 된 결선은 무엇인지...

고수님들 답변 부탁드립니다.

[웃긴넘많넹]

NC 는 NORMAL CLOSE NO는 NORMAL OPEN 인데 기사로님 말대로 A,B 접점 표시하는거 같아요. MC, 릴레이, 같은 보조접점 쓰는데는 다 써있는거 같네요... 평소에 열려있으면 전기가 안 통하죠 평소에 닫혀있으면 통하구요..

[배트맨]

위에 도면대로 말씀드리면 3번과5번은 N1공통결선이고요 6번은 모터(100번)과공통 R1공통입니다. 4은 3번과 A접점으로 모터측 N1에 연결합니다. 그런데 위도면에는 N1이 또 이중결선되었군요 오뚜기결선은 맞습니다. 오뚜기결선외에 R1과 N1그리고 4번 NO(A접점) 모두 재결선하셔야 합니다.

[my way]

님. 1.릴레이 5,6번은 상시 전원이 들어가야함.(그래야 작동함) 2.오뚜기 연결이 잘못됨(com- 릴레이1번에,위에 오뚜기-릴레이7번에,밑에 오뚜기-8번에 연결) 3.전원에서 R1은 릴레이4,5번에만 같이 연결. 4.전원에서 N1은 릴레이6번,모터N1에만 같이 연결. 5.릴레이 3번-모터100에 연결하세요. 그리고 FAX 번호 주세요.(도면 보내드릴께요) -그리고, 모터가 크면 별도의 전자개폐기를 쓰셔야 함니다....

[백구]

고수님들 잘배우고 갑니다.

[프리랜서]

답변글 올렸습니다 --> http://cafe.daum.net/e32/DdHW/1614
