BANTAM BC-6의 별매 품목으로 온도센서 EAC110이 있는데 인터넷 구매 사이트 등의 사진을 보고 추측되는 부품이 있어 만들어 봤는데 잘 동작하네요.

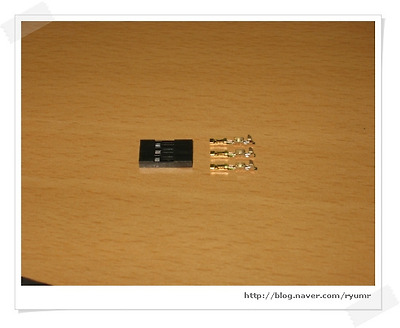

1. SERVO 및 수신기 등에 사용되는 3핀 커넥터인데 MLI-03P 입니다. 용산이나 구로의 전자매장에서 쉽게 구할 수 있습니다.
구입처 : 용산 전자랜드 광장층 B-18 동신전자
부품명 : MLI-03P @ \40
MLI-T/PIN @ \20

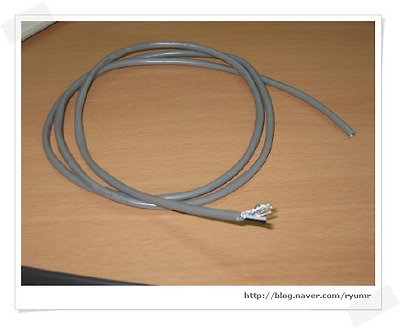

2. 케이블은 3가닥이면 되는데 이왕이면 2가닥에 SHIELD처리된 케이블이면 NOISE에도 강하고 좋겠죠? ^^

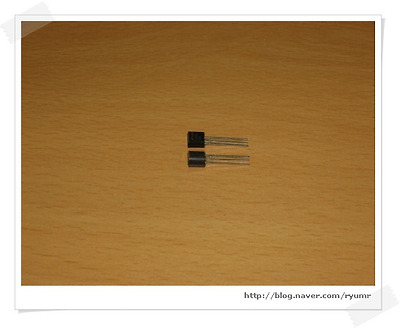

3. 온도센서 IC인 NATIONAL사의 LM35CAZ 입니다. 사진에는 예를 보이기 위해 2개를 촬영했으나 1개면 됩니다.
http://www.national.com/pf/LM/LM35.html
위의 주소에서 회원가입하고 SAMPLE을 신청하면 5개까지는 무료로 줍니다.

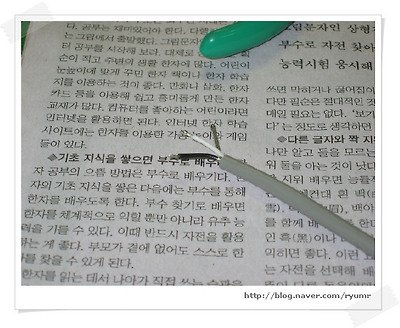

4. MLI-03 T/PIN에 찝기 위해 2가닥은 선을 까고 SHIELD는 꼬아 놓습니다.

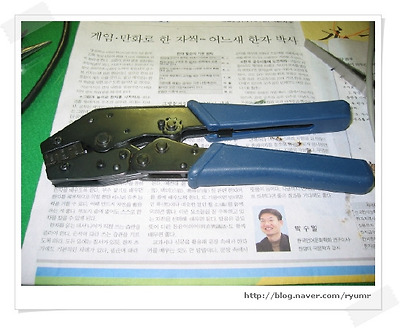

5. TERMINAL PIN을 찝기 위한 TOOL입니다. 없는 분들은 롱로우즈로도 작업할 수 있습니다.

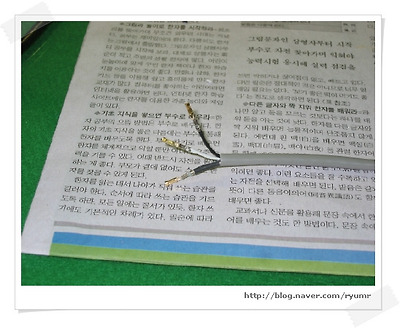

6. MLI T/PIN을 작업한 모습입니다. SHIELD쪽은 SHORT를 방지하기 위해 수축튜브를 씌웠습니다.

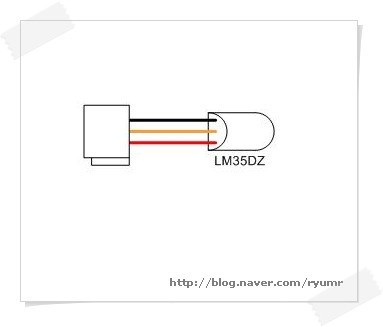

7. 아래의 사진과 같이 LM35를 MLI-03P와 연결하면 됩니다.
MLI-03P의 하단에 튀어나온 부분은 BANTAM BC-6의 온도센서 커넥터 쪽의 홈과 일치시키면 됩니다.
검정색을 SHIELD로 처리하면 됩니다.

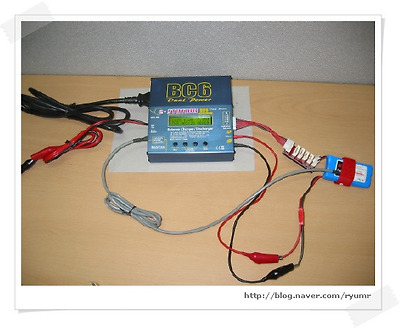

8. BANTAM BC-6에 온도센서를 연결하고 배터리에 연결해 충전하고 있는 모습입니다.

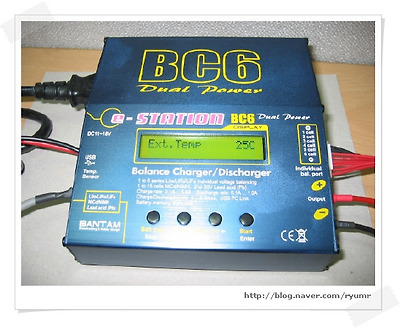

9. 온도센서가 잘 동작하는지 확인하는 모습입니다. 상온인 25도를 가리키고 있네요.
