BC-6에서 3셀 2개 동시에 충전하기..PCB 수정을 좀 하였습니다..

[라고요]

전에 올렸던 PCB에 문제가 좀있어서 다시 제작을 하였습니다..

충전방법은 두가지가 있습니다..

일반적으로 알려진 밧데리 전원선을 이용하여 충전하는 방법과

발런싱 컨넥터로만 충전하는 방법입니다..

아직 많이 충전을 해보지는 않았지만

발런싱 케이불쪽으로만 충전을 하니 충전을 하니 충전은 완료되나 전압이 만충이 않된상태에서 충전이 완료되는 경우가

있었는데..이 부분은 좀 더 충전을 해보아야 할것같습니다..

또한 밧데리는 동시에 사용하던 밧데리를 사용하여야지만 충전이 빠른 것같습니다..

각각 사용한 밧데리끼리는 전압차이가 많이 나서 충전이 좀더 오래 걸리는 것같습니다..

그런데 BC6 6셀일충전할 경우 열이 많이 나나요? 3셀 충전할때 비하면 열이 많이 나네요 ㅠㅠ

아직 TEST를 많이 해보아야 할것 같습니다..

그런데 이부분을 청국장님께서 도와주신다고하여서 자세이 적어보았습니다..

청국장님 참고하시 라고요..

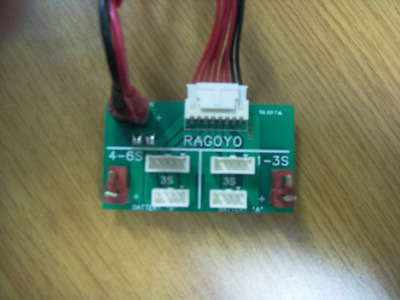

아래 사진은  BC6과 연결된 상태입니다..각각의 밧데리는 PCB 흰색선을 넘어가서 연결하면 않됩니다..

윗쪽 컨넥터 2개는 국산 5핀용이고 아래 두개는 중국산용 4핀용입니다..

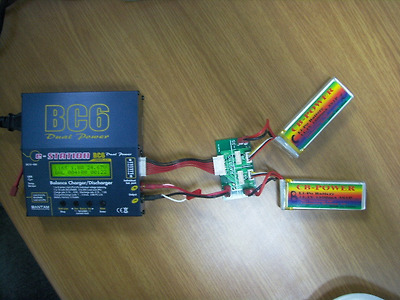

아래사진은 밧데리 전원선을 연결하여 충전중입니다.. 1.8A로 충전중입니다..

밧데리 전원선은 그림과 같이 연결하여야 합니다..

밧데리 전원선을 대각선 으로 꽃으면 큰일납니다..PCB 동박이 끊어질정도더군요..

PCB 흰색선을 넘어가지 않으면 안전합니다..

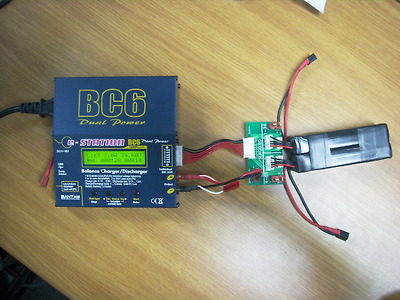

두번째 사진입니다..발런싱 케이불만 연결된 상태에서 충전중입니다.. 2A로 충전중입니다..

[최수영(성수)]

전 지난번에 만드신것을 사용하고있습니다 그것도 엄청 편하게 사용하고있는데요 이것도 도 탐나네요 ^^ 얼릉 나왔으면 좋겠네요 ^^

[라고요]

아직은 TEST중인데 500급에서 사용하는것.. 2개이상의 밧데리를 동시에 짝으로 사용할경우에는 효율적인것 같습니다.. 하지만 밧데리를 따로 사용하는 경우라면 1개씩 따로 충전하는 것이 낳은 방법 같습니다..

[강원식(안산)]

낱개충전도 가능하게 세팅점퍼를 추가하는건 어떨가요?

[청국장]

기대가 됩니다. 물건을 받는 대로 테스트 하여 결과를 올려드리겠습니다~~

[날자송(msongchoi)]

잘 만들었네요. 무심코, 딘스잭을 바꾸어 폭발할 일도 없네요. 밸런싱잭이 감당할 수 있는 전류로만 충전하면 문제없지만 큰 전류를 밸런싱잭에 흐르게 하면 밸런싱잭이 접촉불량이 되기 쉽겠네요. 이렇게만 사용하지 않으면 아주 좋은 제품입니다.
