8. 변압기 임피던스 전압이 전기설비에 미치는 영향을 설명하시오

[강신환]

변압기 %임피던스와 전압변동율

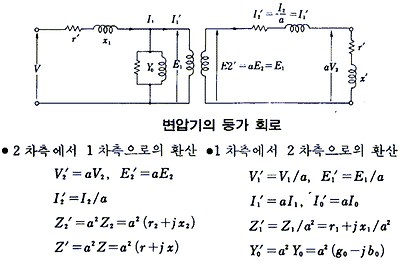

1. 임피던스 전압

변압기 2차측을 단락하고 변압기1차측에 정격주파수의 저 전압을 인가하여 2차측에 정격전류가 흐를 때의 1차측전압



• Ve = I₁* Z  ( I₁: 정격1차 전류, Z : 변압기 임피던스)

2. % 임피던스


임피던스 전압을 백분율로 표시한 것.




• V₁ : 1차 정격 상 전압(V)
• P    :  변압기 용량(KVA)
• V    :  선간 전압(KV),

3. %임피던스가 변압기 특성에 미치는 영향

전압 변동률, 계통의 단락용량, 변압기의 병렬운전, 무 부하손과 부하손의 손실비 (최대효율의 부하율에 영향을 미침), 단락시 전선에 작용하는 전자기자력 등

%Z가 클 때	%Z가 작을 때
단락전류가 적다. 차단기용량이 작아진다. 전압변동율이 커진다. 부하손(동손)이 증가한다. 중량이 가벼워 진다.	단락용량이 커진다.(안정도가 높아 전기자 반작용이 작아진다) 전압변동율이 적어진다. 철손,기계손 증가 가격상승 부하손 감소 중량증가



%%%상기 영향에 대하여 관련식과 함께 서술해간다.

1.개요.

1)임피던스 전압과 %임피던스 전압

2)임피던스 전압이 전력설비에 미치는 영향

  *전압변동율

  *무부하손과 부하손의 손실비

  *단락용량

  *변압기의 병렬운전

  *단락시 권선에 작용하는 전자 기계력

2.본론

  상기 전력설비에 미치는 영향을  공식과 함께 풀어갈것.

  1)전압변동율

      전압 변동률 식

  2)무부하손과 부하손의 손실비

      효율과 손실식에서 부하손과 무부하 관련식

  3)단락용량

      %z에 의한 단락용량 구하는식

  4)변압기의 병렬운전

    %Z 다른경우 병렬운전및 부하 분담관련식

  5)단락시 권선에 작용하는 전자 기계력

     단락전류구하는 식과 함께

     단락전류가가 클때 기계적 강도 식

3.결론

  상기 관련된거 거론하면서 변압기 설계시 적정 %Z 선정이 요구된다.로 ....결론 한다.
