1.개요.
수변전 설비의 사용기기중 전력용기기인 변압기는 전력설비중에서 제일 비중이 높다
수변전기기의 콤팩트화로 건식화 제품이 늘어남에 따라 변압기도 그동안 옥내외를 막론하고.
주로 유입식 변압기를 사용하엿으나.
가연소성. 환경오염. 유지보수등의 문제와 에너지 절약에 대한 정부시책으로 최근에는 몰드변압기등 '
건식및 고효율변압기의 채택이 늘어나고 잇당.
절연종류에 따른 변압기의 종류를 설명하면 다음과 같다.
2.변압기 절연

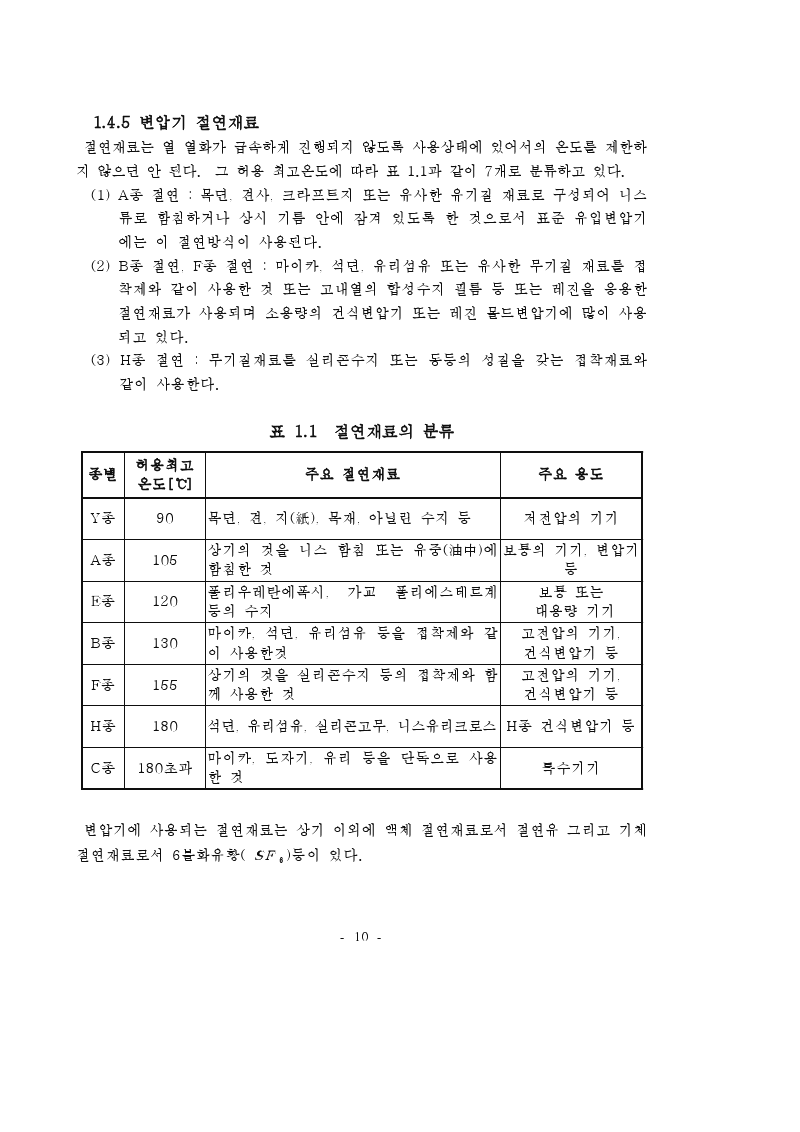

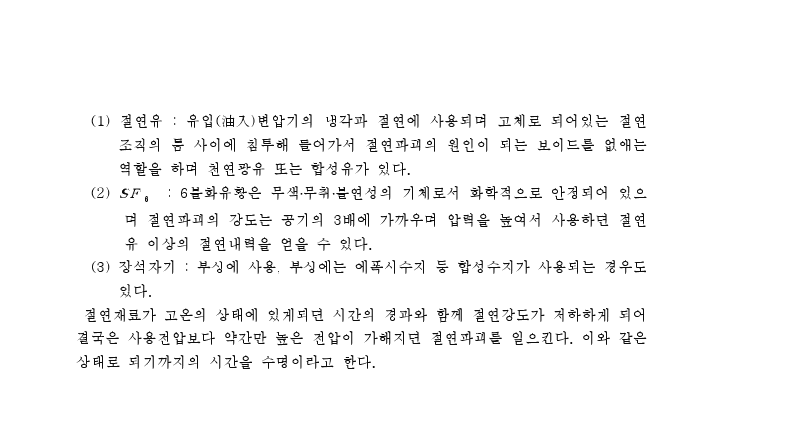

1)변압기 절연물의 종류와 적용
상기내용을 간단히 정리하여 표기하세요.
2)변압기 절연물에 따른 분류
1)유입식 변압기
*100kva 주상변압기에서 ~1500MVA의 대용량까지 다양한 제작이 가능하다
*신뢰성이 높고. 가격이 싸다
*다양한 냉각방식을 채택할수잇당.
*용량과 전압에 대한 제한이 적어 가장 많이 사용한다.
*일반변압기에 비해 면적이 많이 차지한다..
*옥내외및 주상용으로 사용이 가능하다.
BIL값 식 쓰시요 = 절연계급 *50+50 = 150KV
2)H종 절연변압기
*절연유를 전혀 사용하지 않아 난연성 . 비폭발성등로 화재 예방을 중요시하는 건물이나 지하철 구내 .병원등에 많이 사용한다.
*단점으로 오일 변압기에 비해 절연강도가 낮고
*소음이 크고 옥외 사용에는 적당하지 않다.
3)가스절연변압기
SF6가스를 사용한 변압기로 불연성이고 안정성이 높다.
건식변압기보다 높은 절연계급까지 실용화 되엇당.
5000KVA 이상 22KV급의 변압기로 적용이 늘고 있다.
협소한 공간에 적용에 많은 장점을 가지고 잇당.
유입변압기와 전기적 특성이 같고 오일리스화로 보수의 간편성 방재화를 이룰수 잇당.
4)몰드 변압기
고압및 저압권선을 모드 에폭시 몰드화한 고절연 방식을 채택하여 난연성과 절연의 신뢰성이 우수하다.
보수점검이 용이하고 에너지 절약등의 특징이 잇덩 책택이 급증하눈 추세이당.
가격이 비교적 비싸다
몰드 변압기에 진공차단기 연결하여 사용시 개폐저어지에 대한 대책으로 서지 옵서버의 설치가 요구된다.
BIL값 식 쓰시요 = 상용주파 내전압 시험값 50*루트2*1.25 =88.88 ---->95KV
3.변압기의 상호비교
비교항목 유입 건식 몰드식
전력손실 대 소 소
절연내력 대 소 중
소음 소 대 중
단락강도 강함 강함 매우강함
내진성 상동 상동 상동
사용장소 옥내외 옥내 옥내
연소성 가연성 난연성 난연성
폭방성 폭발성 비 폭발성 비폭발성
권선온도 55 120 B:75 F:95
절연계급 150KV 95KV 95KV
단시간과부하내량 150%/15MIN 150/15 200/15
