▲ 시퀀스 도면 작성하는 법

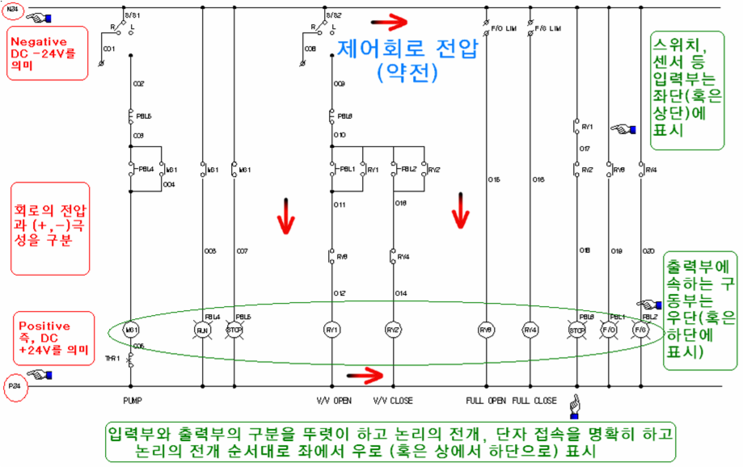

(1) 회로의 전압과 (+,-)극성을 우선 구분하고, 제어회로 전압(약 전)과
동력회로(강 전)을 구분
(2) 스위치, 센서 등 입력부는 좌단(혹은 상단)에 표시하고 출력부에 속하는
구동부(동작부)는 우단(혹은 하단에 표시)
(3) 논리의 전개 순서대로 좌에서 우로 (혹은 상에서 하단으로) 표시한다.
(4) 입력부와 출력부의 구분을 뚜렷이 하고 논리의 전개, 단자 접속을
명확히 한다.

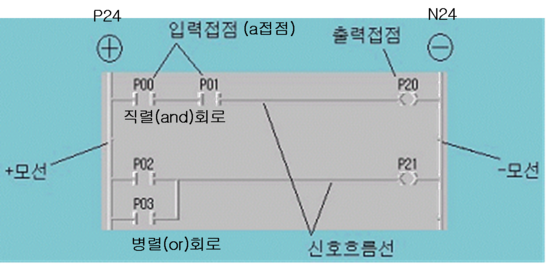

PLC에서의 시퀀스도의 표시는 다음과 같다.
