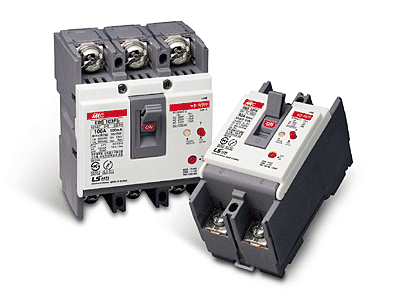

LS산전(LG산전) 누전차단기(ELCB) - 분전반용 누전차단기

[감전]

>> A/S,기술문의:1544-2080

>> 제품특징

■ 기존 분전반용 누전차단기 FRb 제품 대비 제품 성능을 향상 하였습니다.

- 다양한 정격 대응 가능 : 30AF (3~30A), 50AF (5~50A), 100AF (60~100A)
- 감도전류 추가 : 30AF (15, 30mA), 50AF(15, 30mA), 100AF (30, 100mA)
- 차단전류 향상 : 220V : 30~50AF (5kA), 100AF (10kA) , 380V: 30~50AF (2.5kA), 100AF (5kA)
- 취득규격 : KS, 일본 규격(PSE, JIS)

■ 다양한 내부 부속장치

100AF까지 전기종 공용화된 내부 부속장치류는 설치가 쉽고 간편합니다.
-보조접점(AX)
-경보접점(AL)

■ 외부 부속장치

절연 배리어
-전원측은 표준공급
-부하측은 선택사양

■ 외형치수의 모듈화

100AF까지 전기종의 주요 외형치수가 동일하게 설계되어 있어
분전반 제작시 시간과 비용을 절감할 수 있습니다.

>> 정격

프레임 크기			30AF		50AF		100AF
형명			EBS32Fb	EBS33Fb	EBS52Fb	EBS53Fb	EBS102Fb	EBS103Fb
극수,소자수			2P2E	3P3E	2P2E	3P3E	2P2E	3P3E
보호기능			누전, 과부하, 단락보호 겸용		누전, 과부하, 단락보호 겸용		누전, 과부하, 단락보호 겸용
정격임펄스 전압 (Uimp)		kV	6		6		6
정격전압 (Ue)		AV (V)	220	220/380	220	220/380	220	220/380
정격전류 (In)		A	3, 5, 10, 15, 20, 30		5, 10, 15, 20, 30, 40, 50		60, 75, 100
정격감도전류		mA	15, 30		15, 30		30 (100) (주1)
동작시간		sec	0.03초이내		0.03초이내		0.03초이내
정격차단전류 (kA)		380V	-	2.5	-	2.5	-	5
KS C 8321 (Sym)		220V	5		5		10
외형치수 (mm)		a	50	75	50	75	75
		b	96	96	96	96	96
		c	60	60	60	60	60
		d	80	80	80	80	80
제품중량 (kg)			0.33	0.44	0.33	0.44	0.46	0.63
과전류트립(Trip)방식			완전전자식		완전전자식		완전전자식
설치방식 (표준)			DIN-Rail/나사		DIN-Rail/나사		DIN-Rail/나사
부속장치	보조접점	AX	O		O		O
	경보접점	AL	O		O		O
	보조경보접점	AX+AL	-	O	-	O	O
	단자커버	TB	O		O		O
	절연 배리어	B	기본(전원측)		기본(전원측)		기본(전원측)
취득규격	KS		O		O		O
	일본	PSE	O		O		O
		JIS	O		O		O

주) 100mA의 동작시간은 0.1초이내입니다.

>>  부속장치

■ 단자커버

단자커버를 사용하면 IEC60204-1에 따른 IP20 수준의 보호등급으로 안전성이 향상됩니다.
(선택사양)

■ 보조접점, AX

회로의 제어나 각종 표시램프 등을 사용하기 위한 장치로서 차단기의 ON/OFF상태를 나타내기 위한 장치입니다.

■ 경보접점, AL

차단기가 트립(Trip)되었을 때 램프나 부저를 통하여 경고표시를 나타내기 위한 장치입니다.

■ 보조접점 및 경보접점의 정격

프레임 크기			AC			DC
			사용전압(V)	개폐전류(A)		사용전압(V)	개폐전류(A)
				저항부하	유도부하		저항부하	유도부하
30AF~100AF			125	5	3	30	4	3
			250	3	2	125	0.4	0.4
			500	-	-	250	0.2	0.2
