F-CVV-S전선,F-CVV-SB전선 - 0.6/1kV 비닐 절연 난연 비닐 시스 트레이용 제어 차폐 케이블-출처:LS전선(주)

작성자감전2|작성시간12.03.15|조회수3,006 목록 댓글 0

F-CVV-S전선,F-CVV-SB전선 - 0.6/1kV 비닐 절연 난연 비닐 시스 트레이용 제어 차폐 케이블-출처:LS전선(주)

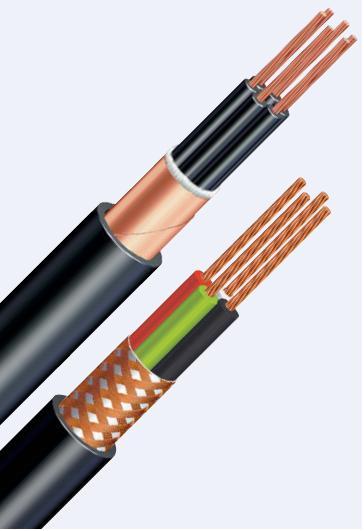

- 동 테이프 차폐 : F-CVV-S 전선

- 동 편조 차폐 : F-CVV-SB 전선

■ 적용 범위

•주거 및 상업적 용도의 건물내 및 제어 회로에 사용하는 동 테이프 차폐 또는 동 편조
차폐된 제어용 케이블
•전기설비 기술기준령에 준한 트레이용 난연 케이블



■ 적용 규격
•KS C IEC 60502-1
- 정격 전압 1~30kV 압출성형
- 절연 전력 케이블 및 그 부속품 - 제1부:케이블(1kV 및 3kV



■ 재료 및 구조
•도 체:2등급(연선) 연동선
•절연체:비닐(PVC), 내열 온도 70℃
•연 합:2심 이상인 경우 절연된 선심을 원형으로 꼬음
•차 폐:동 테이프 또는 동 편조
•시 스:흑색 난연 비닐(FR-PVC)



■ 선심 식별
•2심:흑, 백
•3심:흑, 백, 적
•4심:흑, 백, 적, 녹
•5심 이상:1) 번호 표시
2) 연합 층별 흑,적을 기준하며, 그외 선심은 백색으로 함.
■ 제품 인증

 • :전기용품 안전인증





출처:LS전선(주)
태양전기판매(02-2675-8100)
