전단철근 배근, 월류제 제방에서 질문드릴게요,,,,^^;; (사진도 첨부)

[구조(서울)]

위 사진들이

차례대로

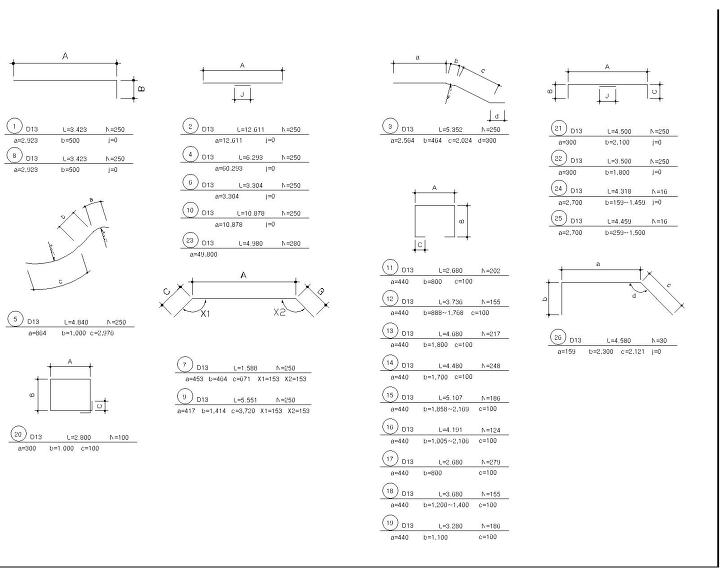

일반도

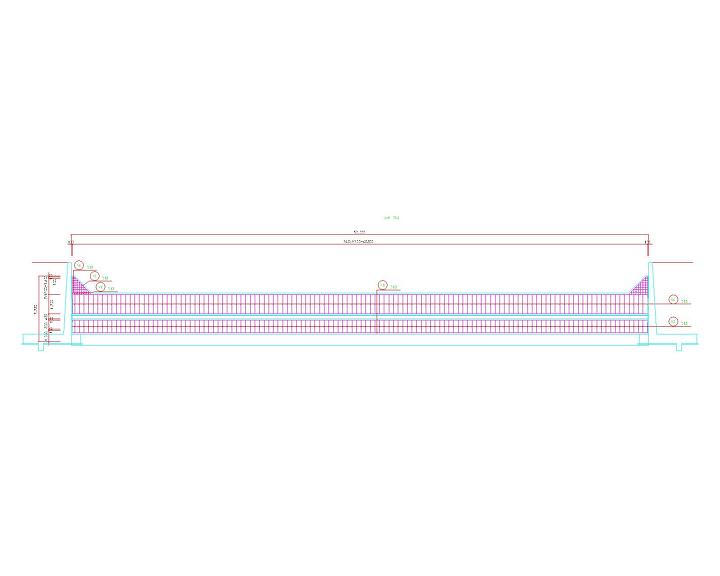

단면도

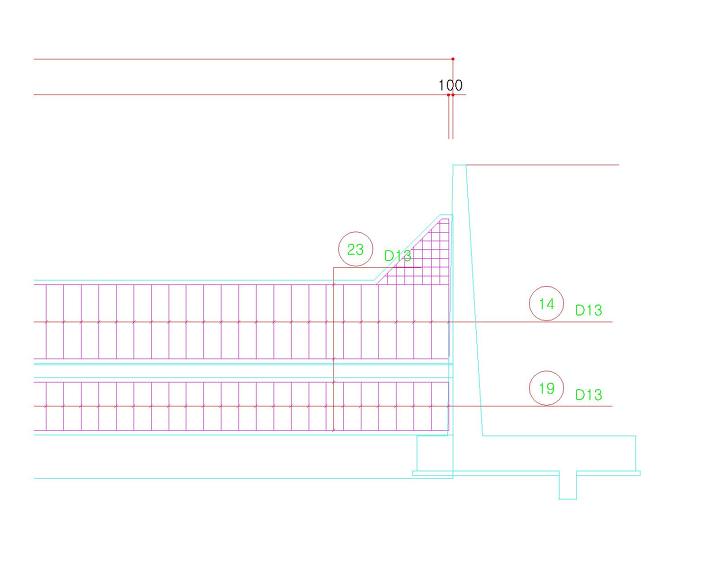

단면도 부분확대

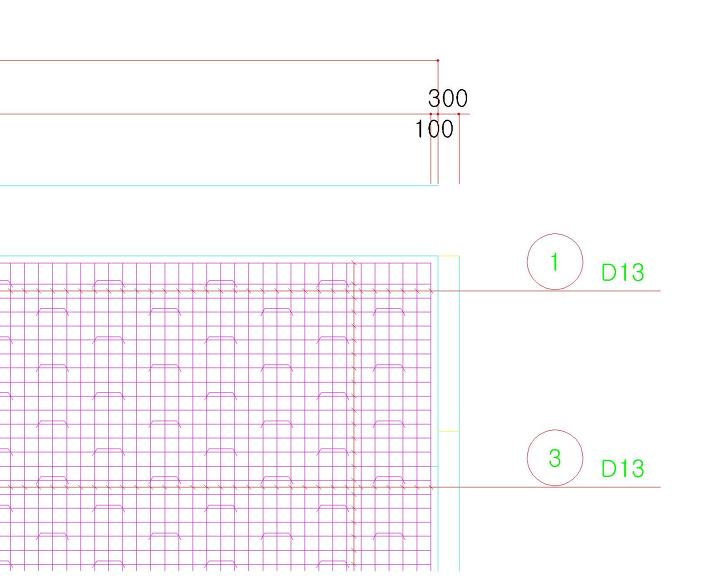

평면도 부분확대을 한것이에요^^;;

양쪽에 엘형 옹벽이구요,,

스터럽 배근을 하능데,,,, 다릿수가 두개면 1m당 스터럽 두개가 들어가서 500간격으로 해주면 된다,,,,,라고 전 생각을 해왔능데,,

구조를 시작한지 2주,,,,,많이 부족한게 많죠,,,^^;; 옹벽, 암거 배우다가

새로운 걸 만나면서 난관에 부딪쳤어요,,ㅠㅠ

스터럽 배근,,,,요령좀  가르쳐주세요,,ㅠㅠ

감사합니다^^

[자라(경기/일산)]

월류제 제방이라? 처음보는 도면이군요.. 전단철근이란 개념은 주철근에 직각방향으로 작용하는 응력에 대하여 균열를 잡아주는 개념으로 이해 하시면 될것같아요. 그래서 전단철근은 주철근의 직각방향으로 감싸주는 철근입니다.. 주척근의 간격유지을 위한 부가 기능도 있구요.. 도면상으론 세로방향이 주철근 인것같은데 주철근을 가로방향으로 위에서 말씀하신데로 500 간격으로 감싸주면 될것 같읍니다. 그리고 배력철근(가로방향)이 더필요 할것 같음니다 무엇보다 저도면에서 구조적으로 가장 중요한건 옹벽과 제방을 일체구조물로 설계하는냐? 아니면 분리구조물로보고 철근 배근을 하는냐가 중요할것 같읍니다..

[구조(서울)]

저에게 옹벽을 제외한 부분만 넘기신걸 보면,,분리구조물인듯 한데요,,, 헌데,,,, 주철근의 간격 200씩이에요,,, 그래서 쌤플주신걸 보면 400식으로 되어있능거에요,,,400으로 하면 전단철근 모양 위 그림처럼 예쁘게 배열되능데,, 500은 좀 난감해져요,,ㅠㅠ 그래서 어떤게 맞능건지,,,,,확신도 안서고 너무 궁금합니다..^^;;

[자라(경기/일산)]

그럼구조계산 해서 나옴면 400이나 600 간격으로 하세요 통상 주철근 125간격일때 125*4=500
