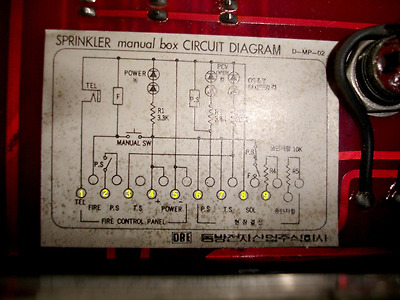

1. 슈퍼비조리판넬(SVP) 도면
* 5번을 (-) 공통단자로 한다.
1번 단자: 하부단자 ->전화잭 연결단자임.
전화 상부단자 -> 수동스위치 눌렀을때 fire 신호와 함께
F릴레이가 여자됨.
2번단자 : 압력스위치상태 수신반전송
3번단자 : 탬퍼스위치 상태 수신반 전송
OS&Y (Outside Screwd & Yoke type gate valve : 바깥나사식 게이트
밸브)에 부착된 스위치
4번단자 : +24V
5번단자 : 공통 혹은 (-)
6번단자 : 압력스위치 단자 -> 압력스위치가 ON으로 되면 릴레이작동하고
밸브도동작램프 점등.
7번단자 : 탬퍼스위치 단자 -> 탬퍼스위치가 ON으로 되면 밸브확인램프 점등.
8번단자 : 압력릴레이가 여자되지 않은 상태에서 F릴레이(수동조작버튼조작에
의함)가 여자되면 솔레노이드밸브가 열려 다이아프램의 가압수(1차
측압력)가 배출되면서 다이아프램이 밀리게 되고 이로서 클래퍼를
잡아주던 로커가 풀리면서 프리액션밸브가 열린다.
9번단자 : 선로의 단선여부를 확인하기 위하여 회로를 회귀시킨 후 종단저항
을 달아둔다.

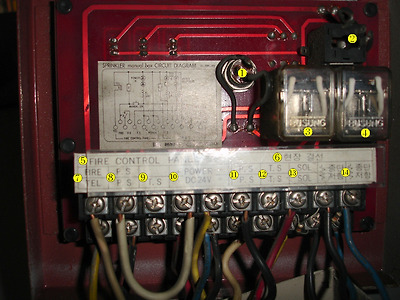

2. 슈퍼비조리판넬 단자함
1. : 수동스위치의 뒷면 모습
2. : 전화잭의 뒷면 모습
3~4 : F릴레이와 압력스위치에의하여 연동되는 압력릴레이
5. 수신반측 연결단자
6. 현장연결단자
7~14 : 수퍼비조리도면상의 1~9번까지의 단자와 동일한것으로 실제의 단자
