안녕하세요.
전동보트를 수냉식으로 개조하는데 수냉파이프(실리콘튜브)로 물이 안빨려오네요. 운행하면 흐를런지요
오래전에 갖고있던 보트를 브러쉬리스 모터로 개조했습니다.
-- 아카데미 540 전동보트였습니다. 길이 700mm 폭 250정도
추진힘도 약하고 해서요.
개조요약입니다
1. 브러쉬리스모터, 380급 수냉타입. kv : 2700rpm/v (6v-12볼트 사용)
2. 변속기 : 하비윙 seaking 35A 수냉식.
3. 동력 : LIPO 2CELL 7.4V 15C, 5000mah

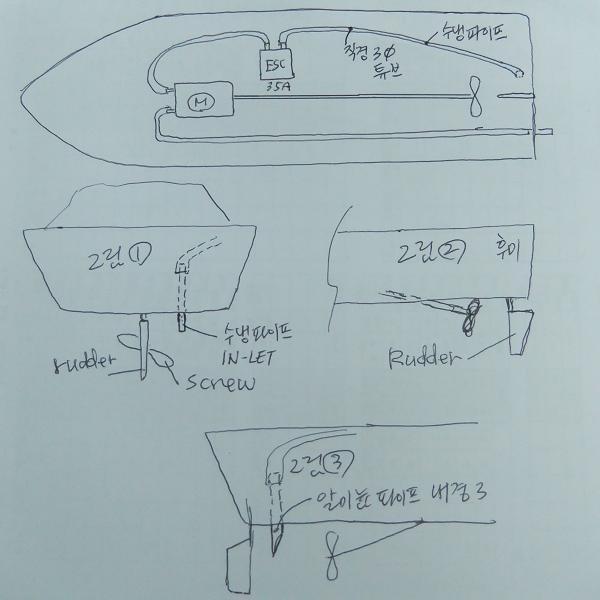

시스템 레이아웃은 아래그림과 같습니다 (보트가 집에있어 사진을 못찍음)
기존 브러쉬용모터 550급과는 차이가 나더군요. 힘이 상당히 좋습니다
윗그림과 같이 수냉파이프 연결후에, 욕조에서 스크류 작동했는데 수냉용 물이 안올라옵니다
원인을 모르겠습니다 . 그래서 모터에서 나오는 파이프를 입에물고 빨아보았더니 물이 나오더군요
테스트한 내용이며 , 의문사항입니다
1. 프로펠러를 욕조에서 돌려서 수냉파이프내로 안흐르는건지? 실제 물에 나가 운행하면 나올지.
욕조에서 스크류가 밀어내는 물의힘은 상당히 세긴했는데..? 물론 파이프 입구 v자로 깍아내었고요
2. 근데, 배밑의 물을 빨아들이는 파이프 위치가 스크류 바로 뒤에 있진 않습니다.
그림에서 보듯이 약간 우측으로 가있고요. 그렇다고 스크류가 밀어내는 물의힘이
전혀 안미치는 범위는 아니고요. 정 뒤에 있지 않아서 그런가요?
3. 배가 전진하는 힘만으로 파이프로 물이 들어와 순환시킬수 있는건지요
실리콘 파이프의 내경은 3mm쯤 됩니다. 별도의 펌프는 전동에서 사용안하는걸로 알고있는데...
4. 그리고 배의 속도가 낮으면 물이 안들어오겠지요?
물 순환이 안되니 모터나 변속기가 열을 많이 받는군요. 욕조에서 잠깐잠깐 시험후
입으로 물을 빨아들여 모터,변속기를 식히곤 했어요
5. 원래 욕조에서 하면 물 순환이 안되나요? (물론 스크류 뒤에 파이프가 있는구조에서)
이 그림 구조에서 어떻게 해야 수냉 파이프내로 물의 순환이 잘될까요
물에나가 실제 운행하면 순환이 될까요. 아니면 파이프를 더 굵은걸로 해야하나요
아니면 파이프 inlet위치를 바꾸어야하나요.
** 보통 전동모터를 욕조같은 곳에서 , 또는 배를 잡고있는 상태에 모터를 돌렸을때
스크류의 힘만으로는 수냉파이프내로 물이 안흐르는게 정상인지요?
