전기실과 비상발전기실

[장병호]

 전기실의 다음 순서와 비상발전기실을 견학하시겠습니다

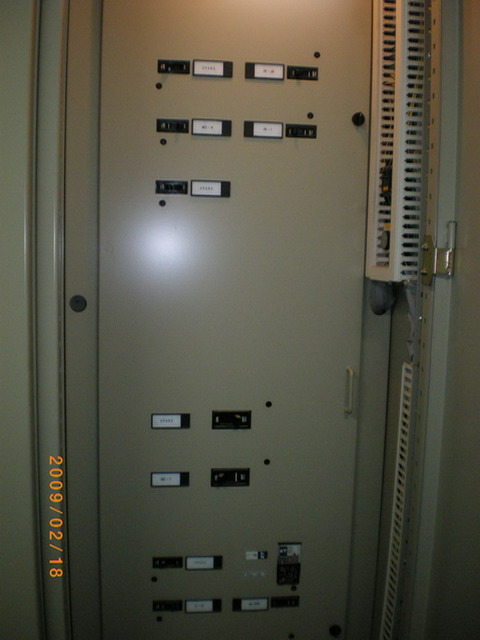

  MCCB(Molded Case Circuit Breaker : 배선용차단기) 저압용으로 개폐기구,트립장치등을 용기내에 일체로 조립한 것으로 통전상태의 전로를 수동 또는 전기조작에 의해 개폐할 수 있으며 과부하 ,단로 및 누전발생시 자동적으로 전류를 차단하는 기구

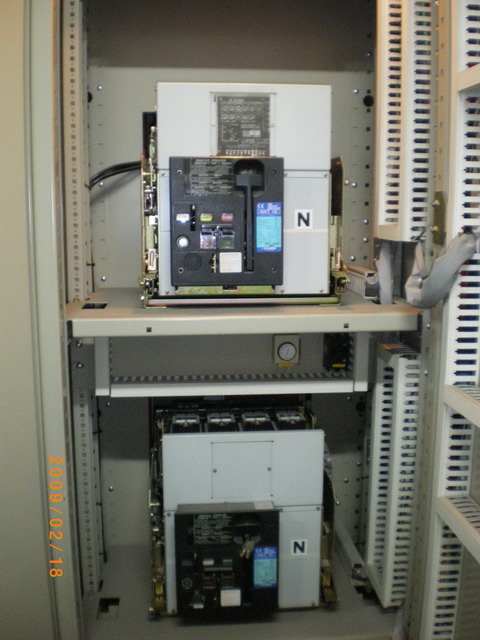

  ACB(Air Circuit Breaker : 기중차단기) 전기회로에서 접촉자간의 개페동작이 공기중에서 이상적으로 행해지는 차단기로 저압에서 사용한다.

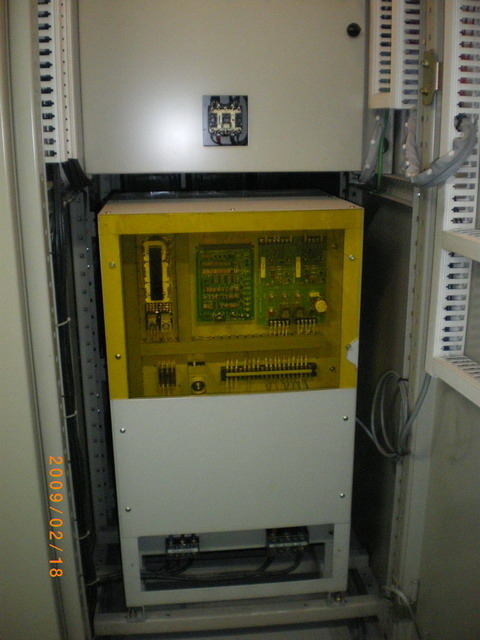

 정류기란 교류를 직류로 바꿔서 축전지에 충전해주는 충전기 입니다. 충전기 수명은 20년 입니다.. 밧데리란 축전지를 말합니다. 축전지는 수명이 5년입니다. 변압기 & 비상발전기와 더불어 아파트전기실에서 가장 중요한 시설입니다.

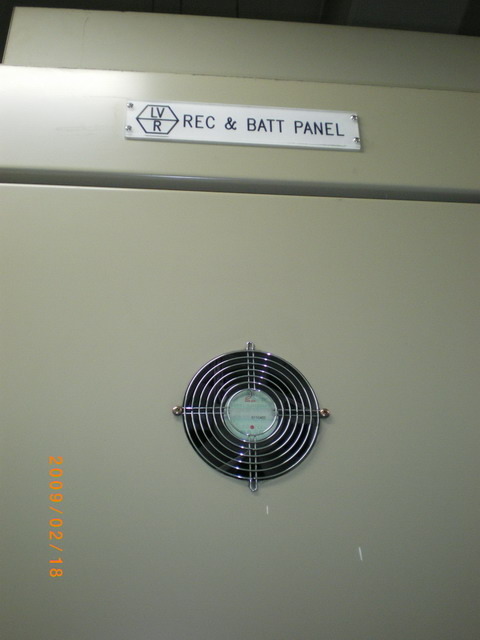

 정류기 & 축전지 판넬  후면 의  팬이 보이시죠. 과거 연(鉛)축전지는  충전중에는 수소가스가 발생하기 때문에 배풍기가 필요합니다. 그래서 축전지실은 3종(배풍기) 기계환기가 필요한 것입니다. . 현재는 알칼리축전지이기 때문에 수소가스보다는 온도조절목적으로 팬이 가동됩니다.

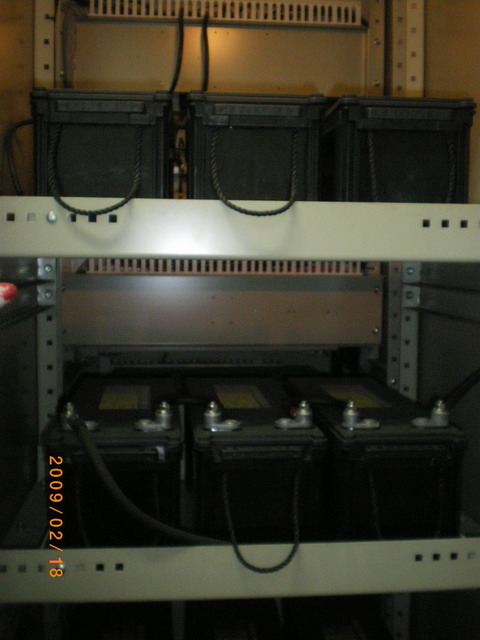

 변전실 축전지입니다. 보통 밧데리라고 하죠. 과거에는 연(鉛)축전지를 사용하였으나 최근에는 알칼리축전지가 보편화되어 있고표준 교체주기는 5년입니다

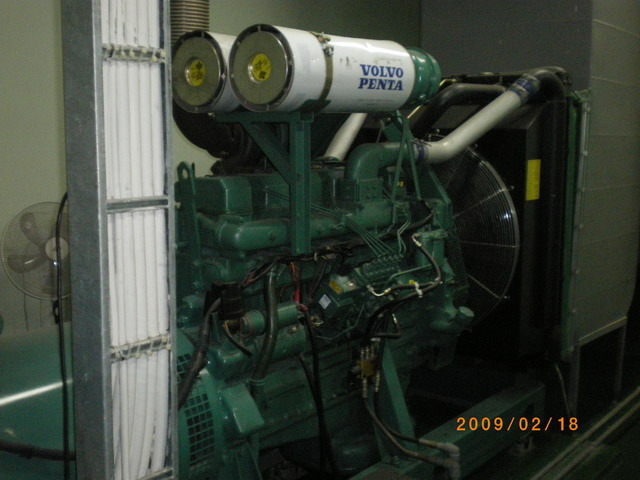

 비상발전기는 한전선로의 정전시나 변압기의 고장 또는 점검 수리등을 할 때에 최소한 움직여야 하는 것들에게 전기를 공급합니다.  엘리베이터, 소방설비, 급수펌프, 정화조, 지하주차장 전등, 가로등 등이 해당됩니다.

물론 이때 사용하는 전기는 기름으로 발전기를 돌려서 자가발전해서 사용하는 것이니까 계량이 되지 않는답니다.

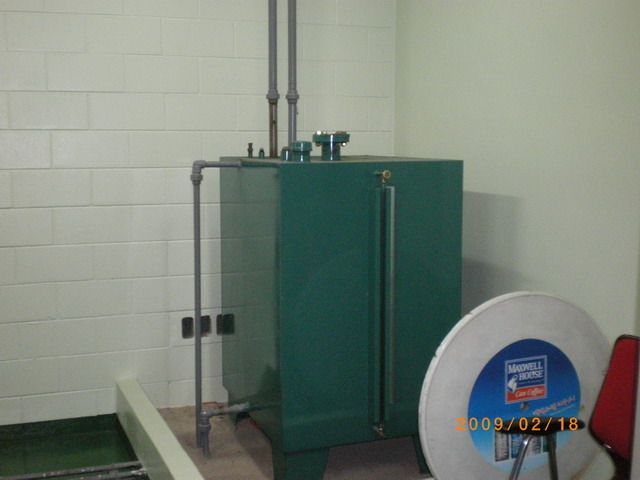

 경유탱크 :비상발전기는 디젤엔진으로 연료는 경유를 사용한다.

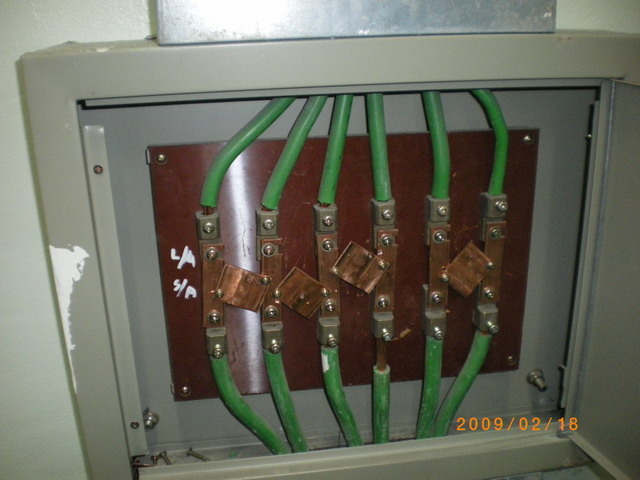

 접지:각종 기기에 흐르는 이상전류를 땅속으로 흘려 소멸시킴. 참고로 접지선은 초록색입니다

그밖에 작은 계전기들이 각종 인적,재산적인 피해 방지를 위해 서로 협조하며 달려 있는 것이 수전설비라고 보면 됩니다.

참조하시고 항상 건강행복하시길.....
