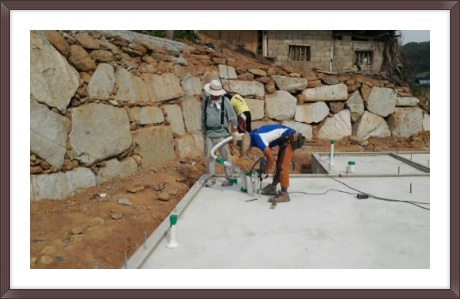

건축주님과 그의형님께서 조경?을 합께진행합니다,,,

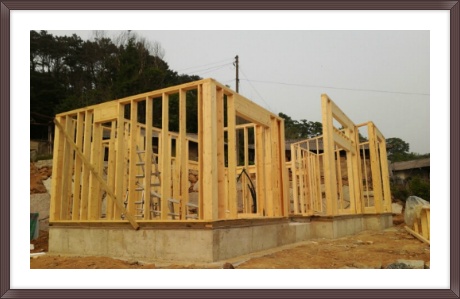

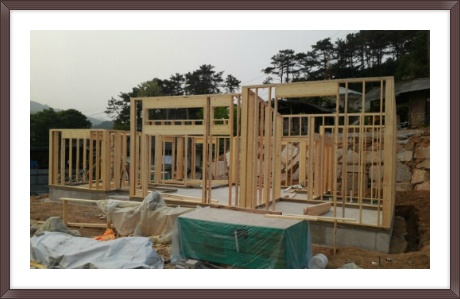

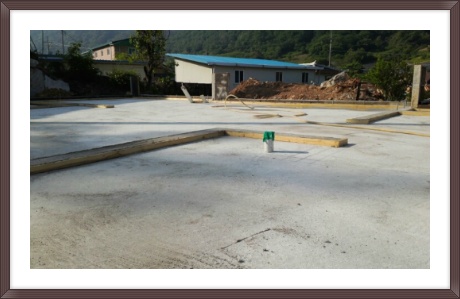

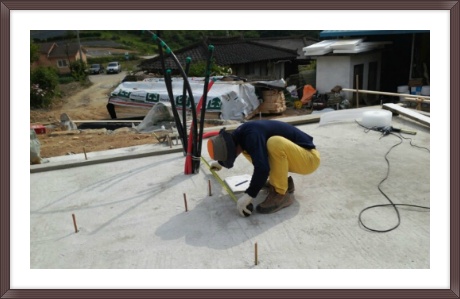

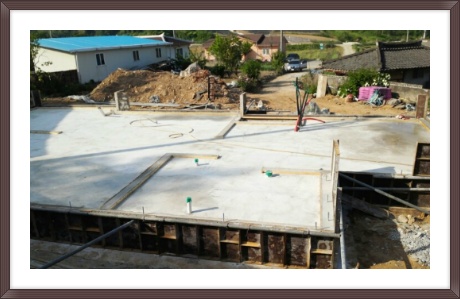

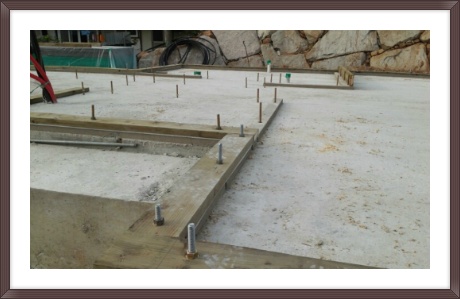

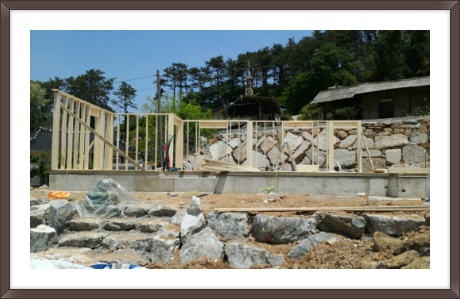

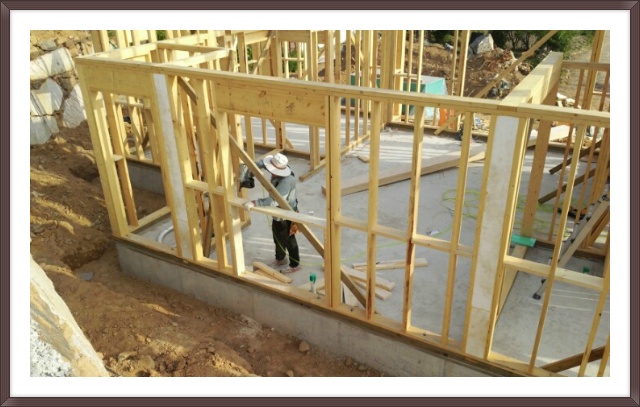

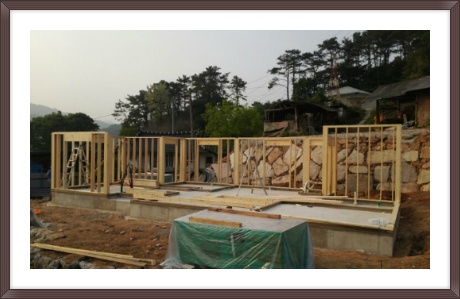

골조 시작

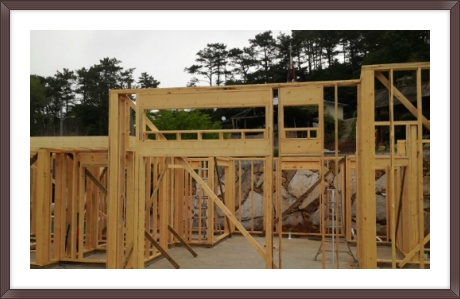

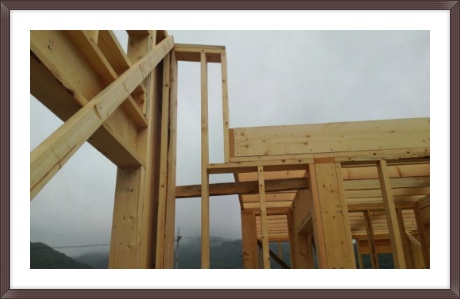

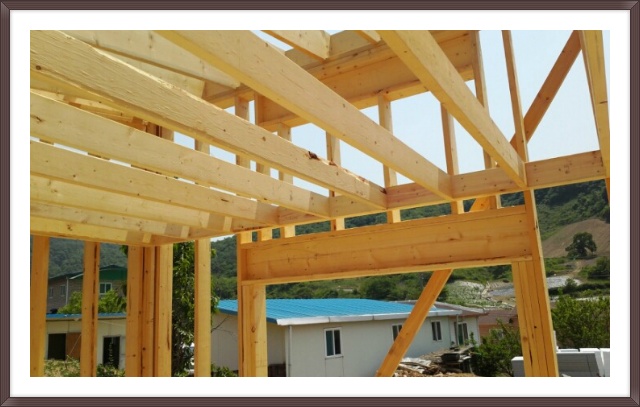

거실의 이중헤더 입니다.
좌측의 개구부는 2315 X 2215, 우측은 615 X 2215
상단부의 좌측은 2315 X 415, 우측은 615 X 415 의
맞춤형 창호가 들어갈 예정입니다.

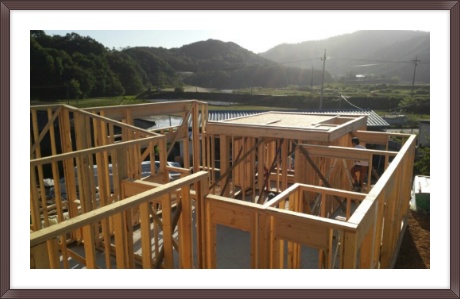

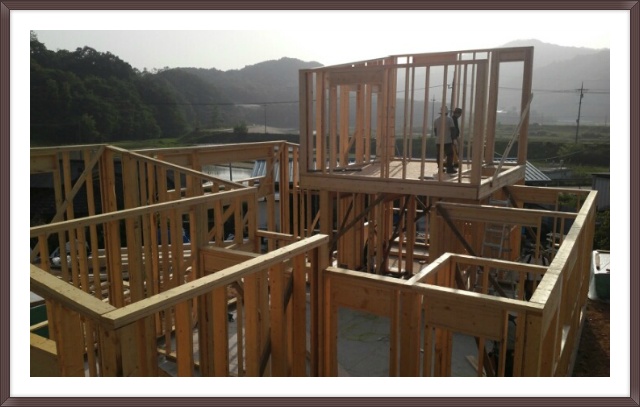

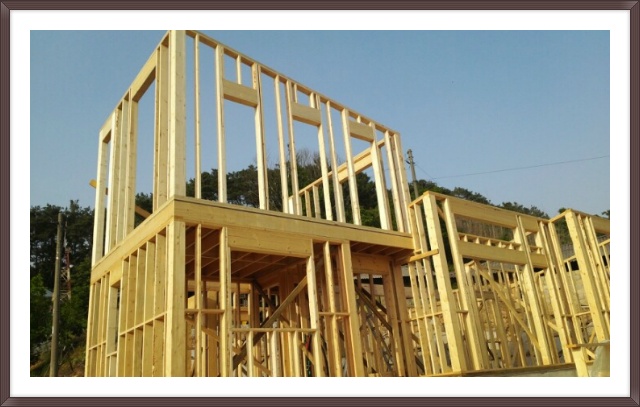

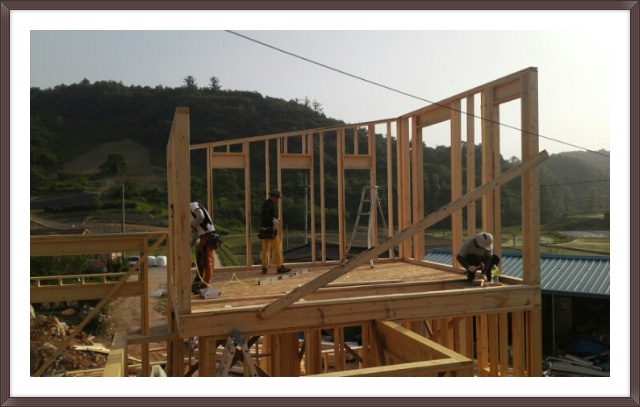

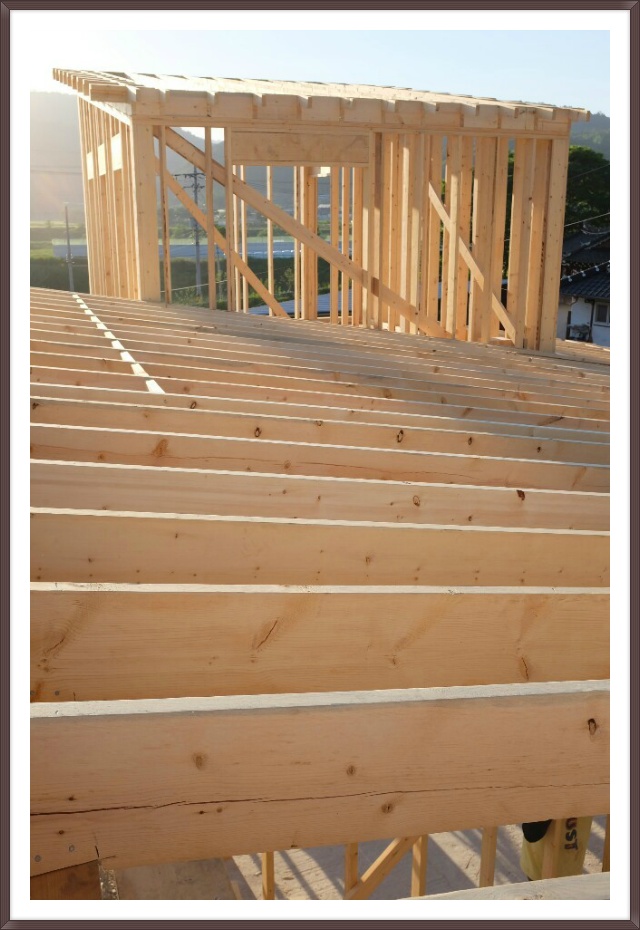

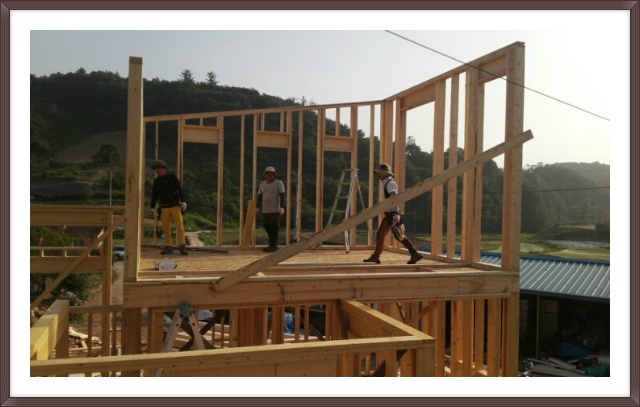

2층바닥 장선이 마무리 되어 내일이면 2층벽을 볼 수 있겠습니다.

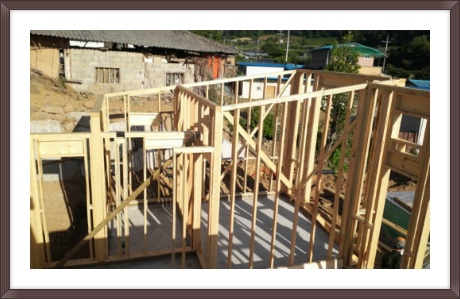

1층 안방과 화장실의 위치입니다.

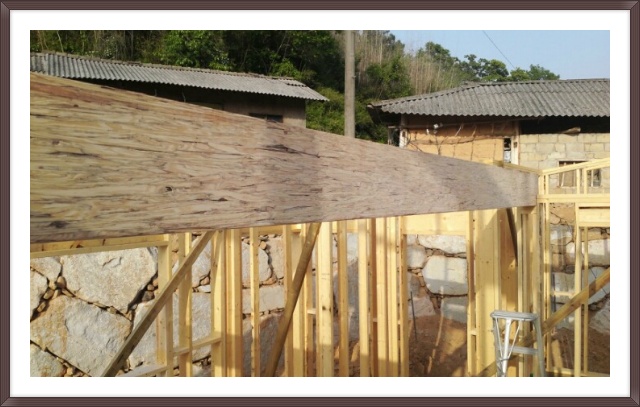

부엌 천장과 단차를 주어 거실과의 시각적 경계도 이루고 페러램 고유의 문양으로 인테리어적 분위기를 연출합니다.

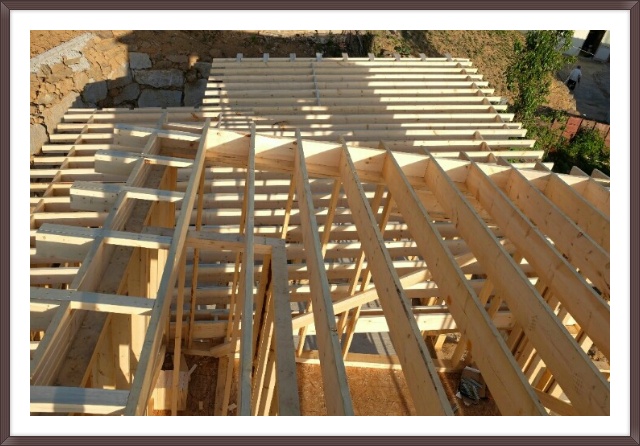

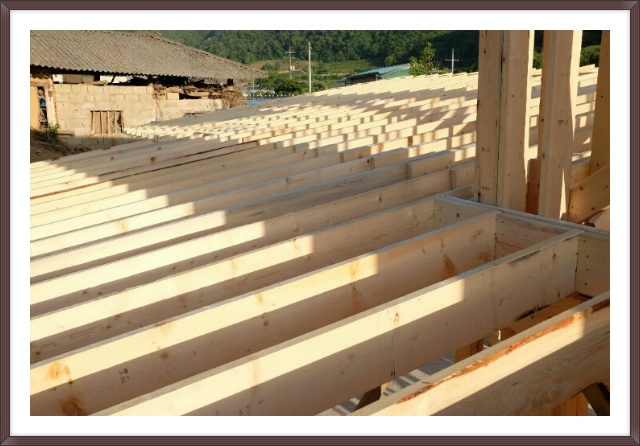

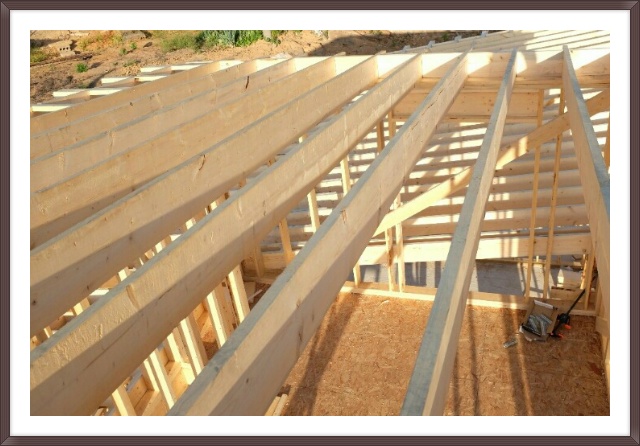

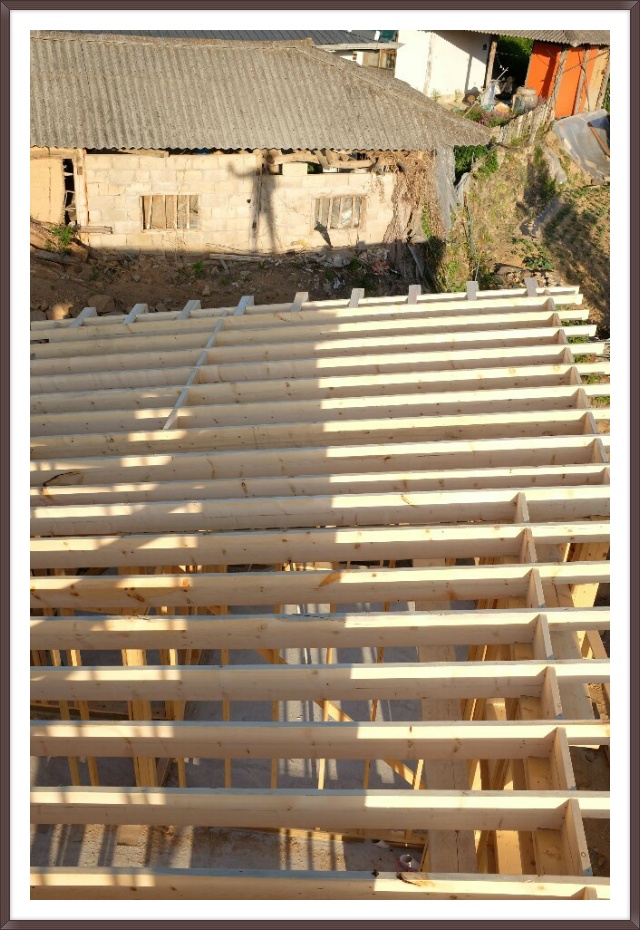

2층 서까래 입니다. 페시아 싸이즈 2 x 6 에 맞추었습니다.

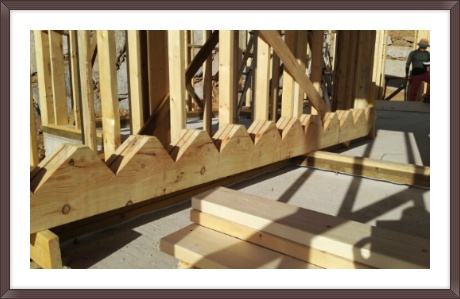

신평 현장의 지붕각은 9도 입니다. 버드마우스 높이가 22mm로 상당히 작아 보입니다.

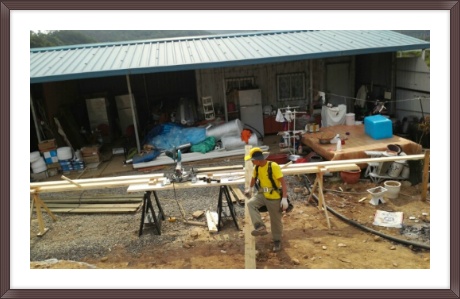

20' 2x10 이렇게 무거웠던가요...

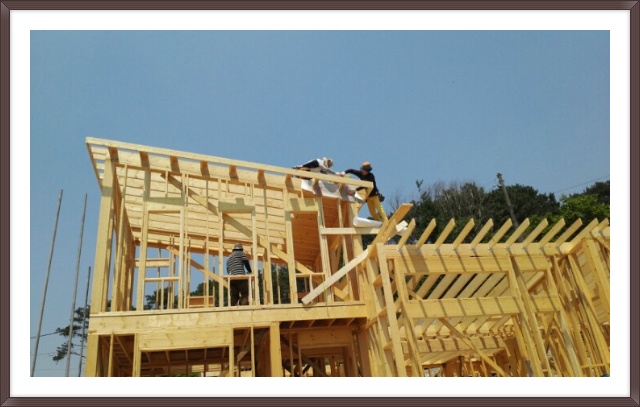

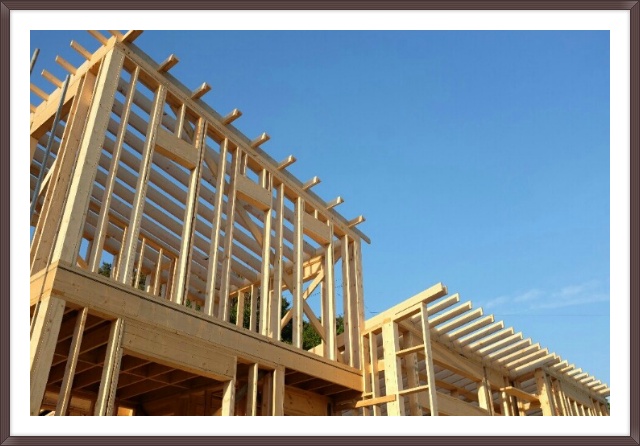

2층의 서까래 작업부터 시작합니다.

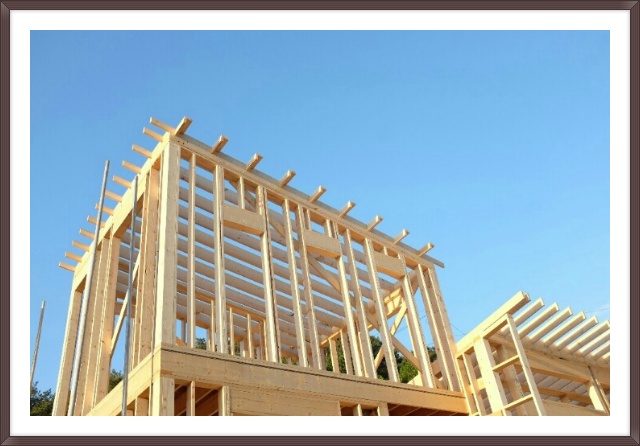

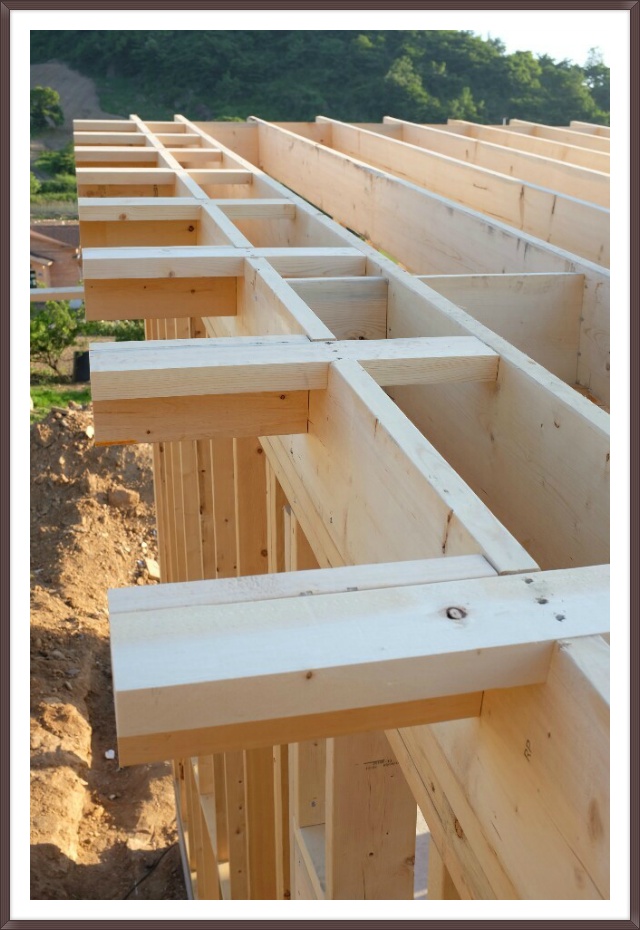

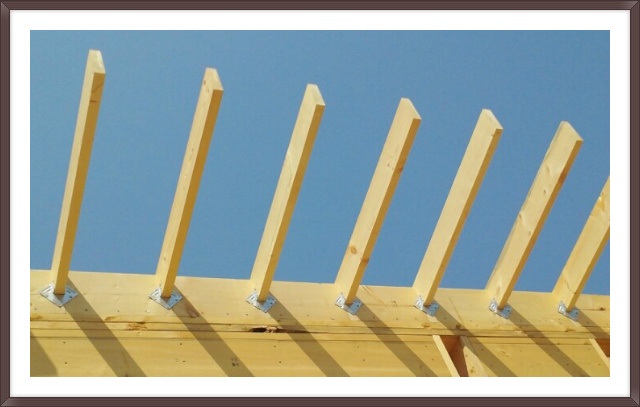

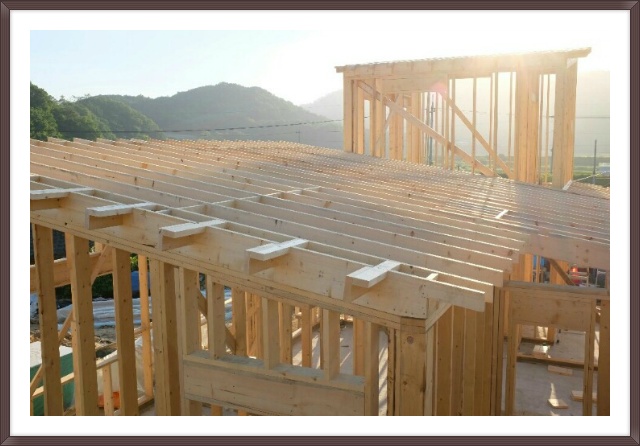

2층의 북측 룩아웃 작업도 완료
서까래와 천장 장선의 걸침 IRC 802.6
서까래와 천장 장선의 걸침 길이는 38mm이상 유지되어야 한다.
임실 신평현장은 더블플레이트의 폭으로 작업을 하였습니다.

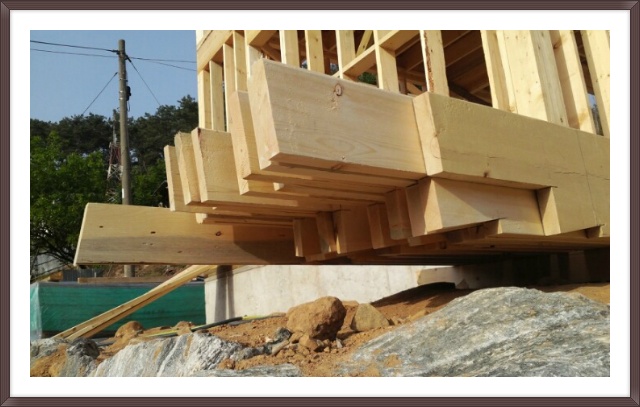

1층거실의 지붕은 컨틸레버급입니다. (900mm)
투습방수지 : 외벽 덮개에 설치하여 습기는 통과하나 물은 통과하지 않아 (Water Barrier)
벽체 내부의 결로를 방지하고 외부의 비나 바람을 막아 외벽 방수와 단열효과를 증대시켜준다.

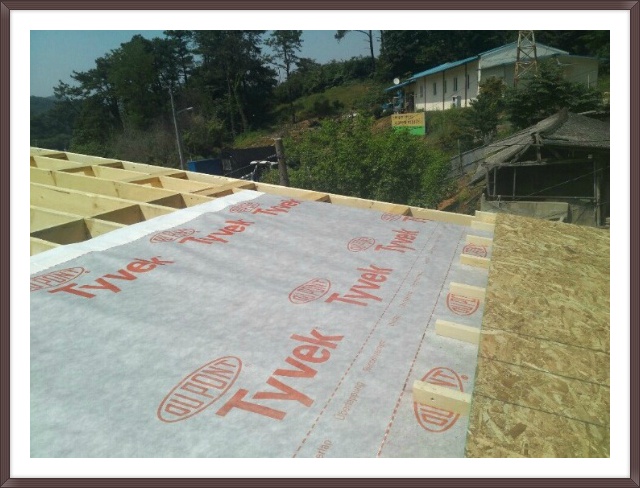

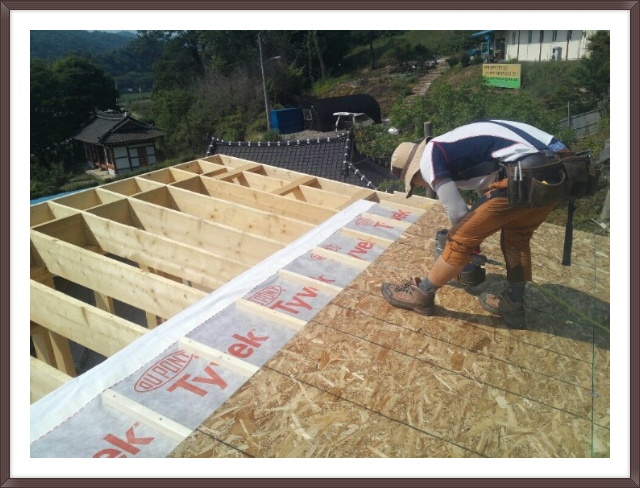

듀퐁사의 수프로(투습 방수지)를 지붕 서까래위에 시공을 합니다.
오버헹쪽의 수프로는 절개를 하여 벽쪽으로 내린후
osb 벽체를 시공한후 타이백 시공후 타이백 위로 덮어서 내리고 테이핑할 계획입니다.

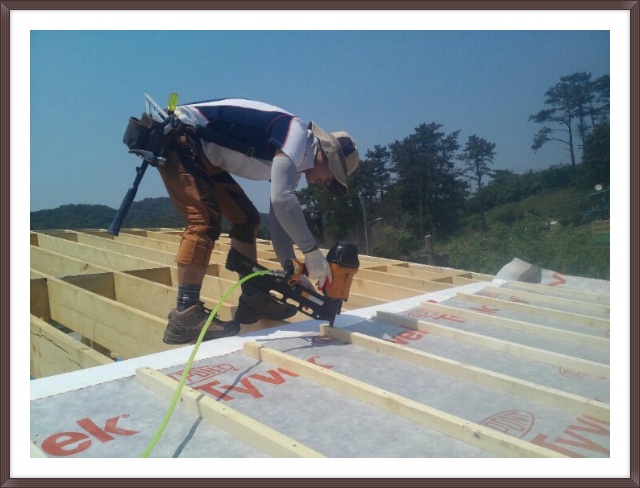

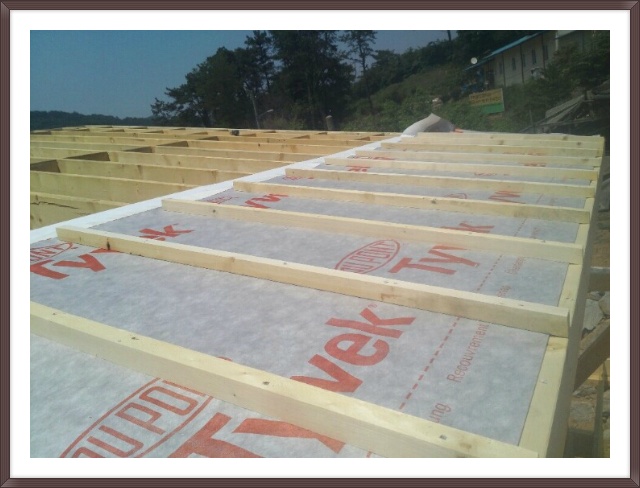

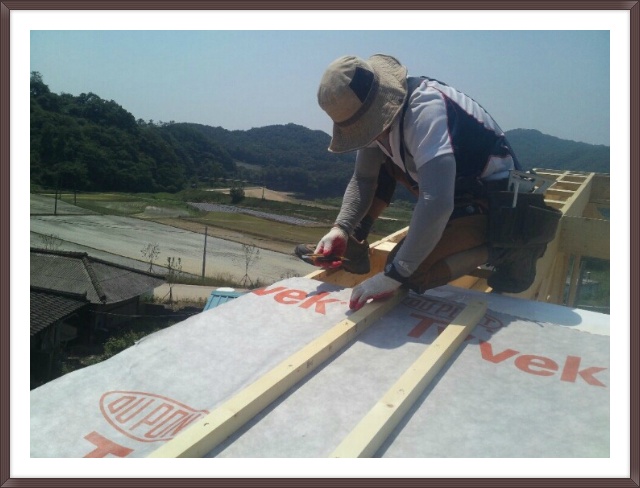

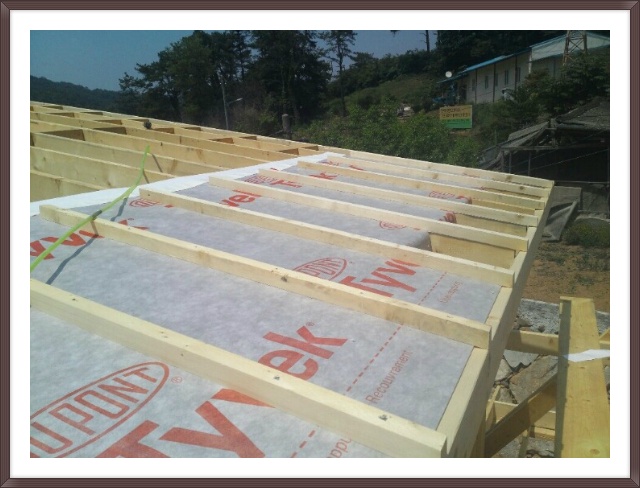

수프로를 서까래위에 시공한 후 2X2 각재로 시공을 합니다.
이중지붕이 이렇게 시공이 됩니다.
외부 복사열의 차단과 내부 따뜻한 공기의 누출을 방지하는 가능

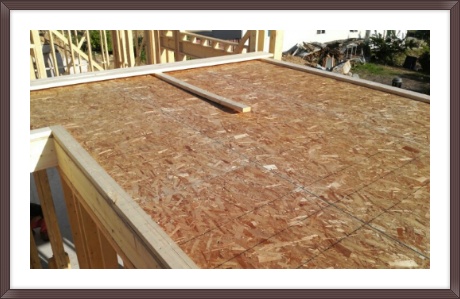

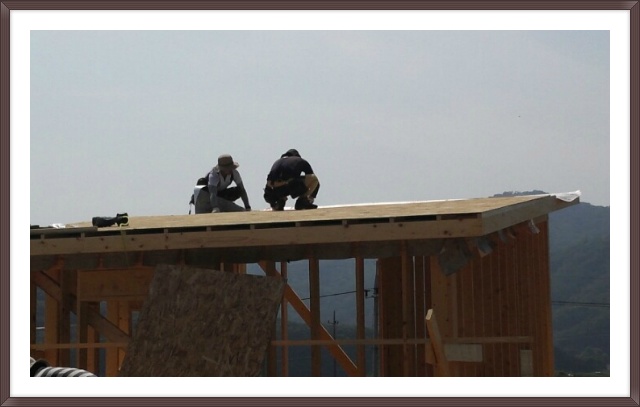

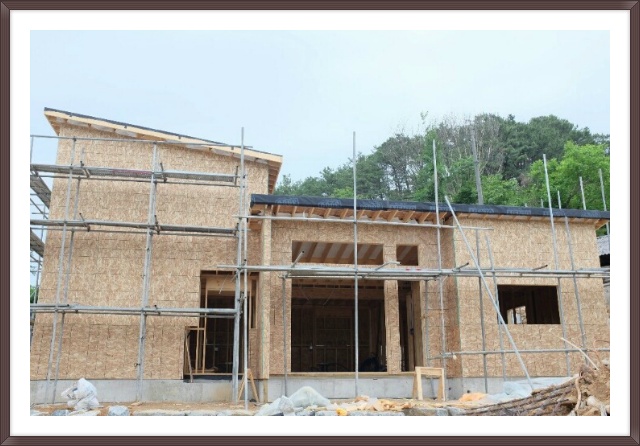

2x2 각재위에 osb 시팅작업을 합니다.

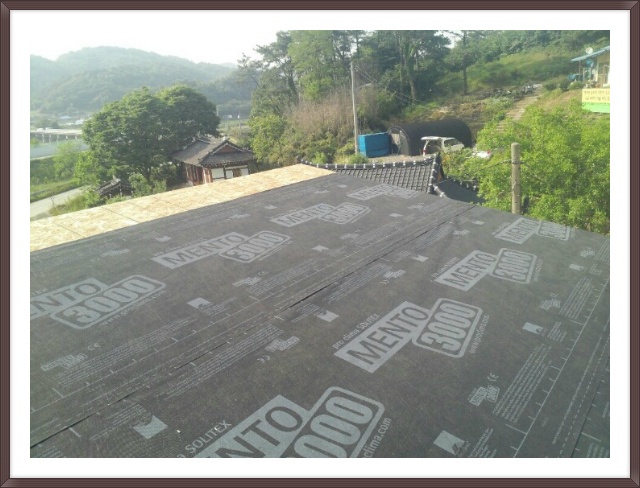

osb 합판시팅이 마무리된후 osb합판위에 방수지 프로글리마의 멘토 3000을 시공합니다
외벽합판을 세워서 시공할 경우 : STUD 간격이 16" 이하, 외벽합판의 두께는 최소 10mm 이상.

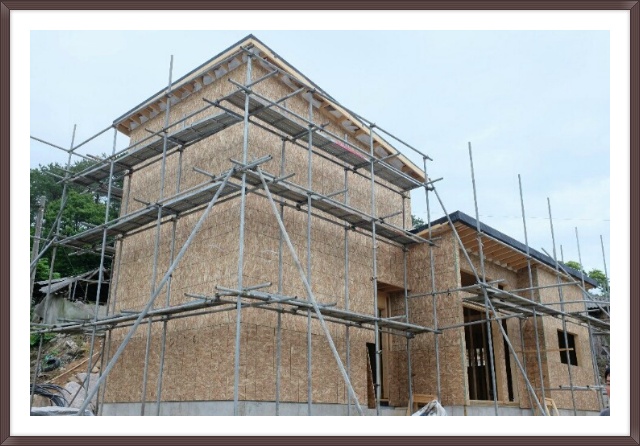

임실 신평현장은 사진과 같이 층고가 높고 2층은 오픈천정인 관계로
osb첫단은 가로치기를 하며, 2단부터는 세워서 시공을 합니다.

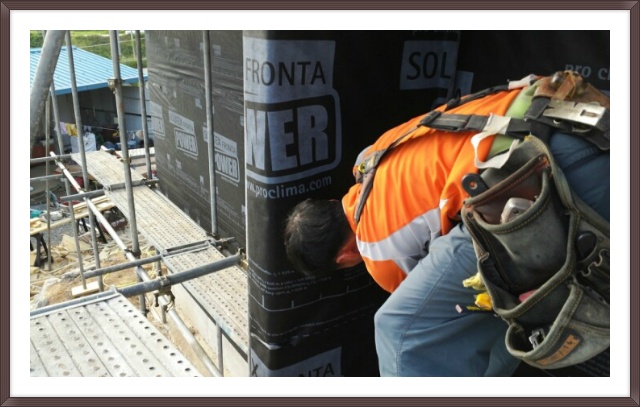

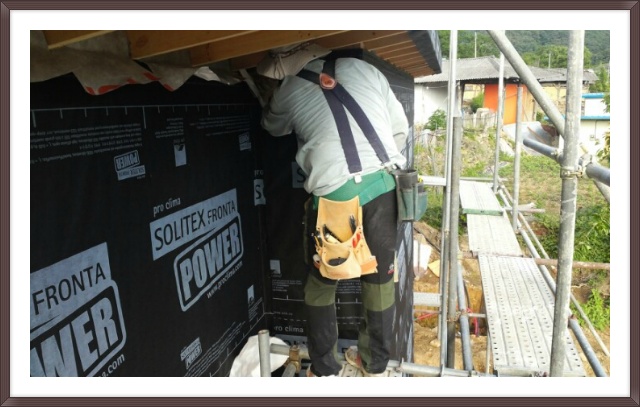

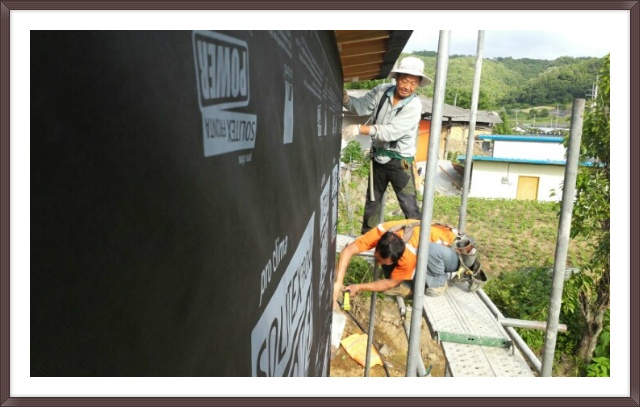

시공메뉴얼에 의거 꼼꼼히 외벽 투습방수지 시공에 열중입니다.

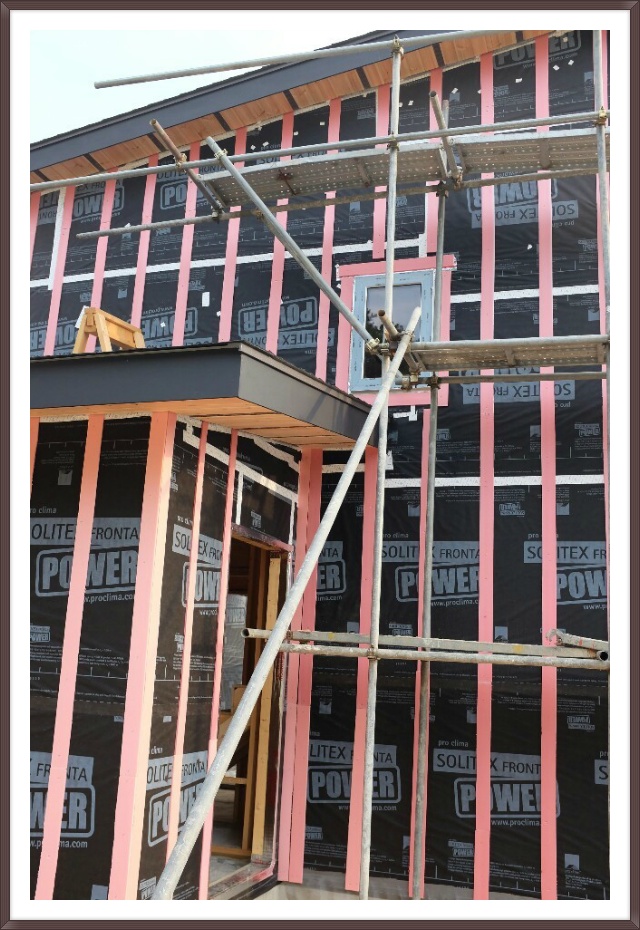

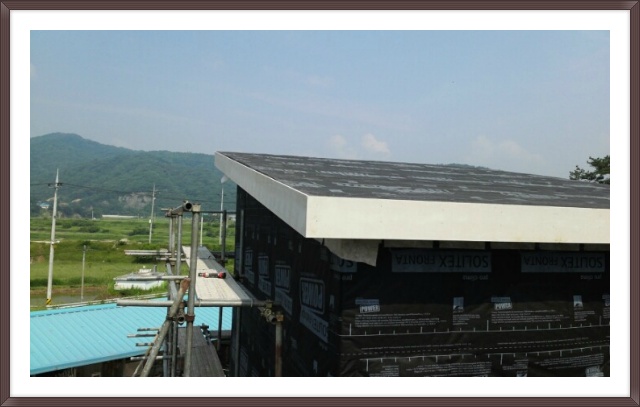

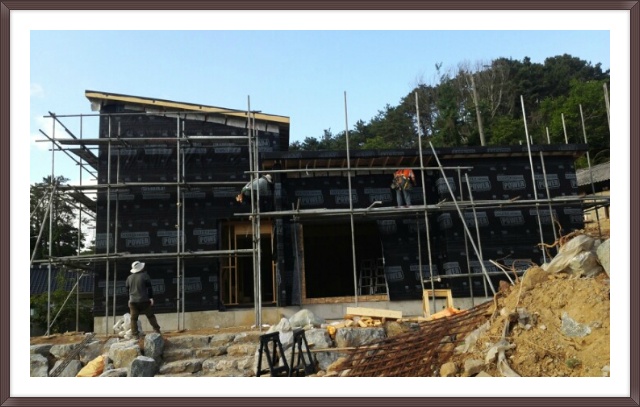

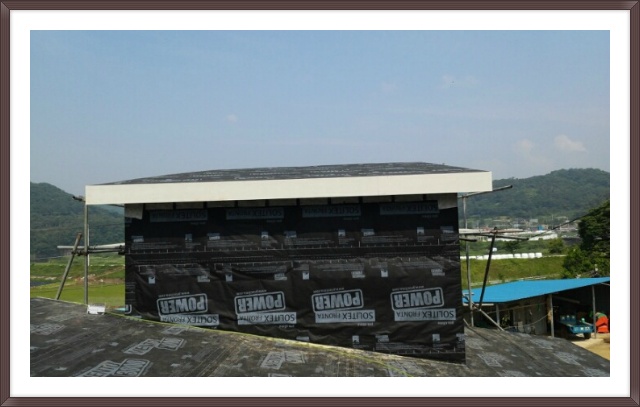

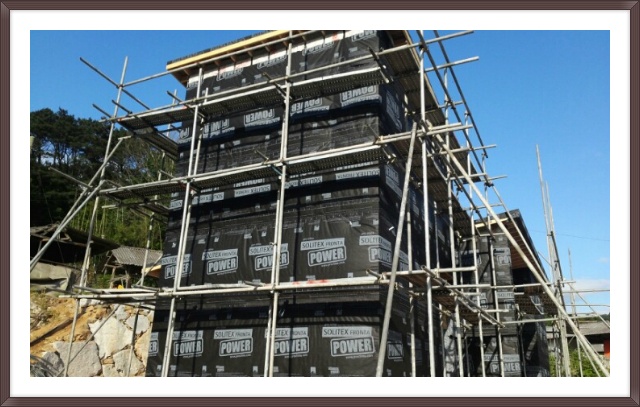

외벽 투습방수지 작업이 완료되었습니다.
더 이상의 기밀시공은 없을 것 같습니다.

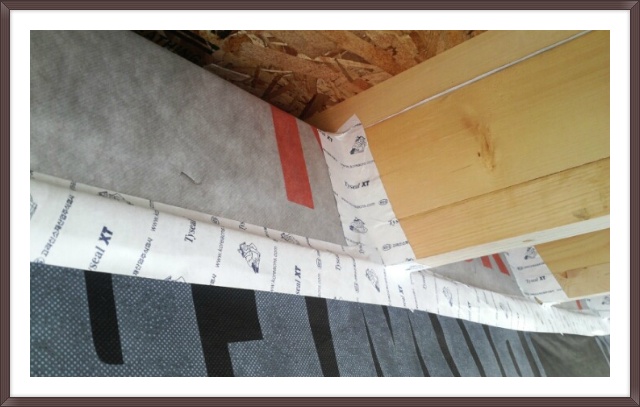

이중지붕에서 서까래위에 시공했던 듀퐁사의 수프로를
서까래 이브 부분에서 절개를 하여 외벽쪽으로 내려 두었다가 외벽 투습방수지 시공이 마무리 되면서
투습방수지 위로 수프로를 오버랩시공한후 타이벡 테입으로 마무리한 모습입니다.

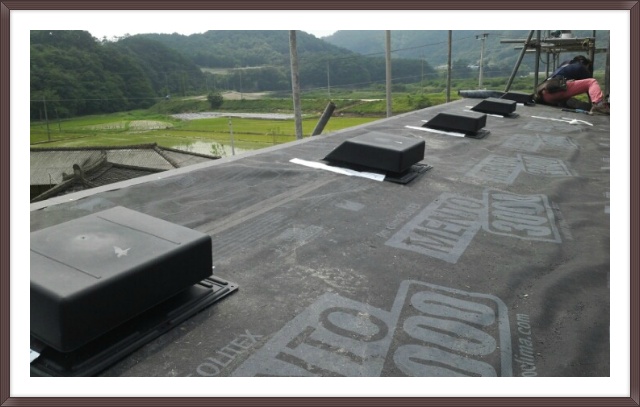

안방과 거실쪽에 6개의 루프벤트가 설치된 모습입니다.

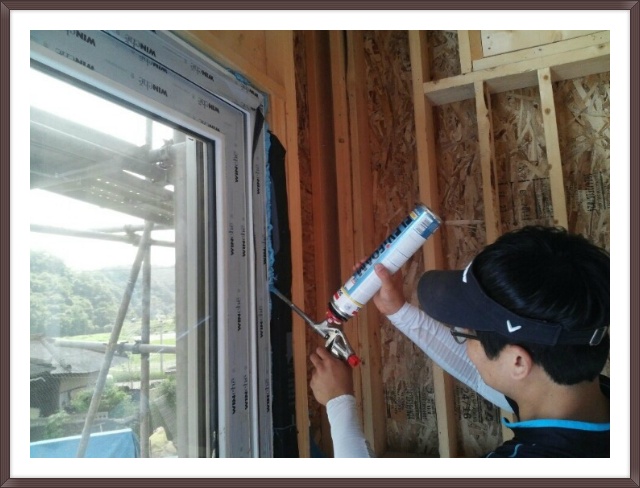

외주팀에서 창호를 시공하고 건축주께서 폼작업을 하고 있습니다. 기밀을 위하여 !!!!

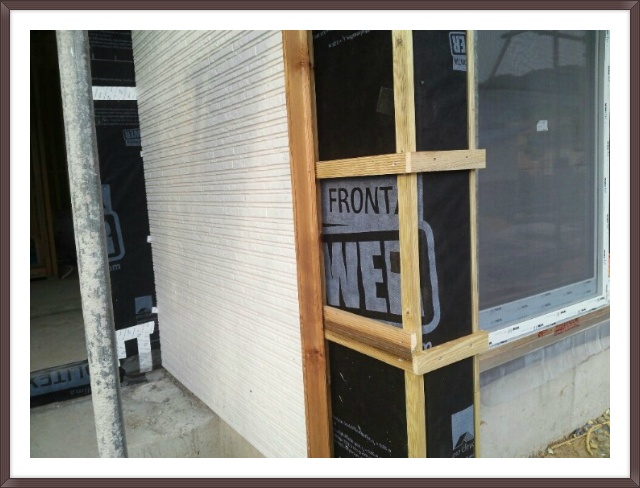

레인스크린 작업전 버그망 설치를 합니다. 버그망은 스테인레스를 사용하여 녹슴을 방지합니다.

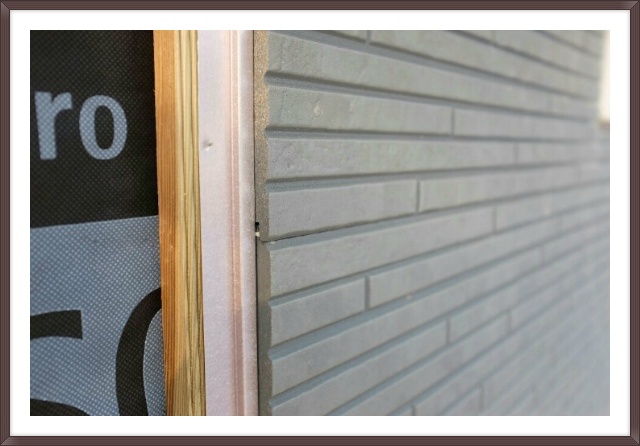

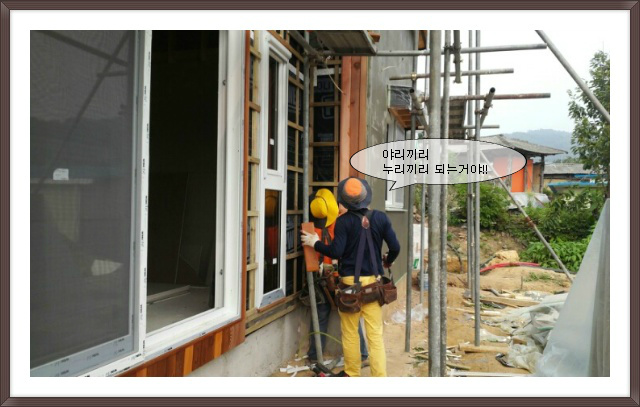

임실 신평현장은 레인스크린이 아이소핑크와 방부목 두종류입니다.

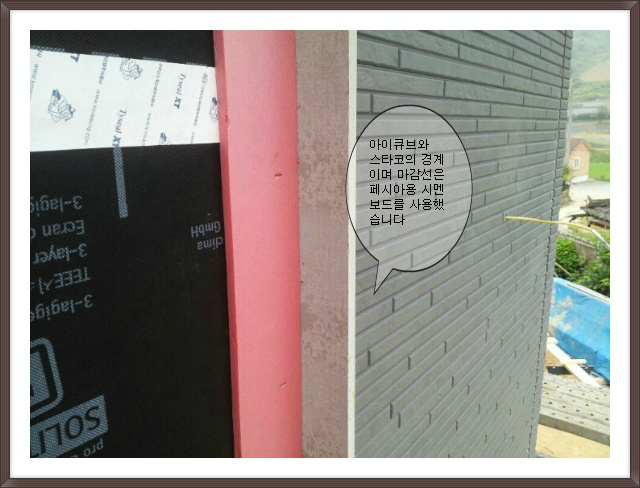

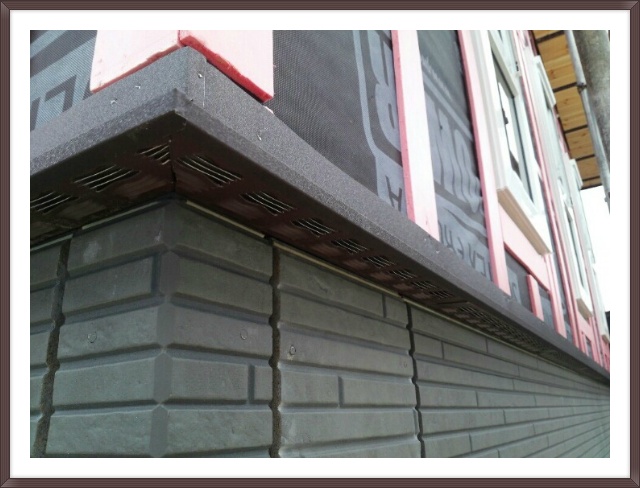

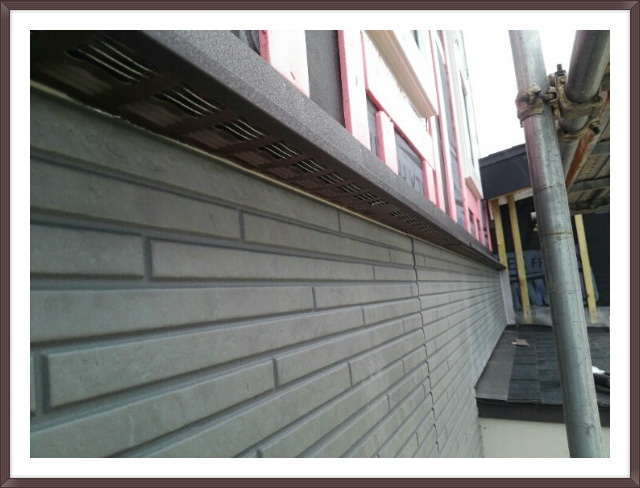

1층의 아이큐브의 벤트와 후레싱을 결합한 아이디어 제품입니다. 위쪽으로는 스타코플렉스 시작이 됩니다.

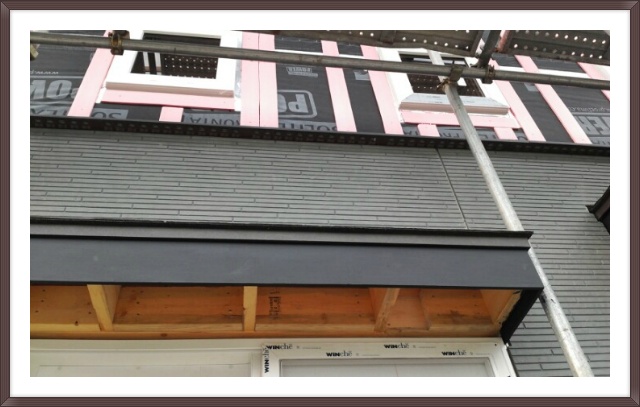

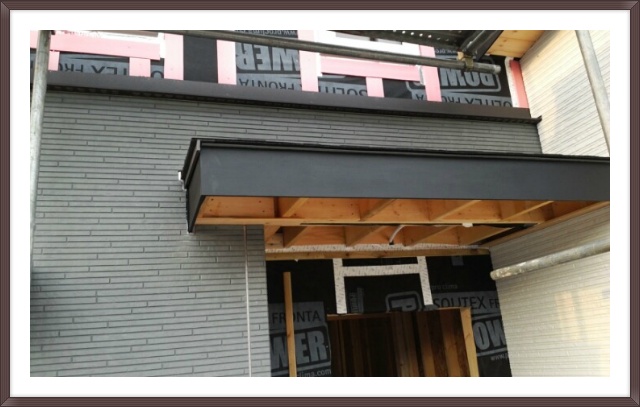

현관입구의 눈섭지붕고 아이큐브의 대비입니다.

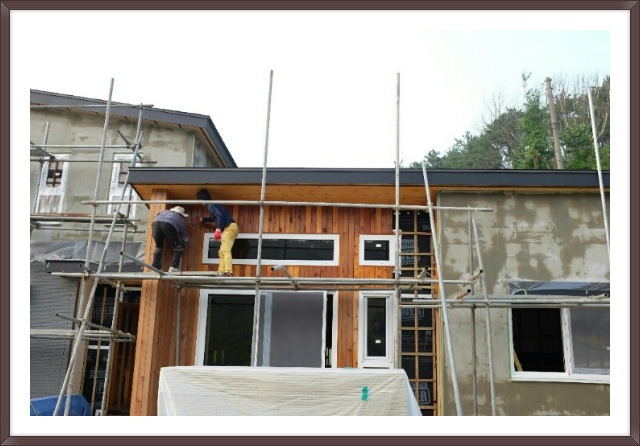

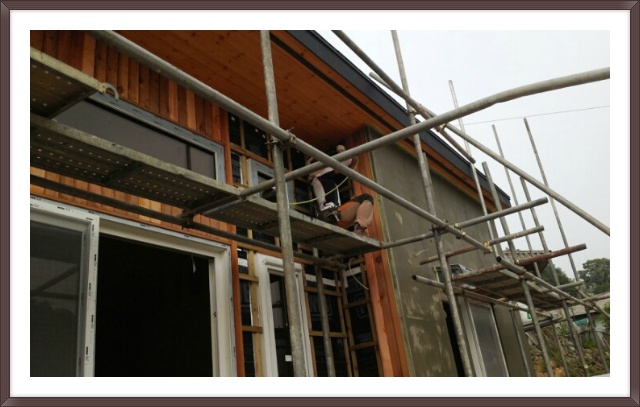

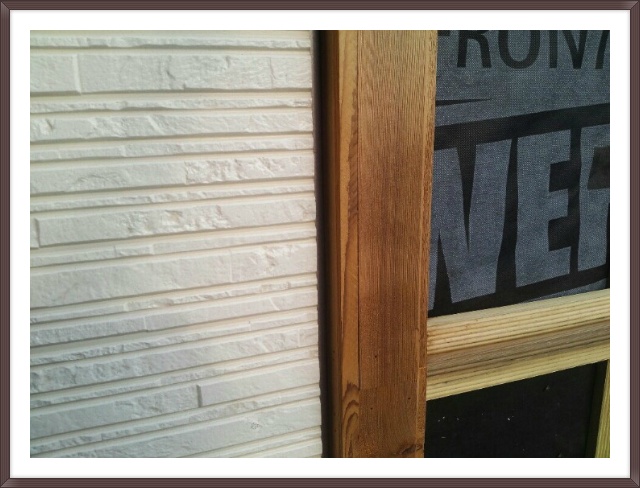

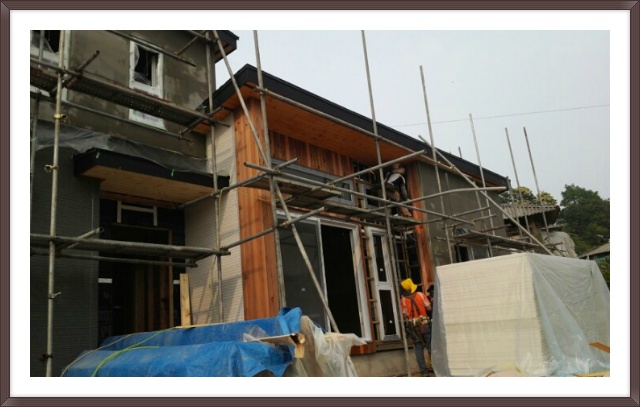

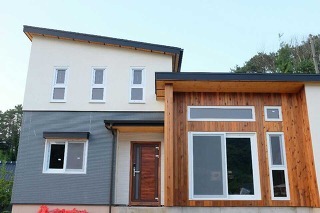

현관에서 거실쪽으로는 적삼목 사이딩으로 연결됩니다.

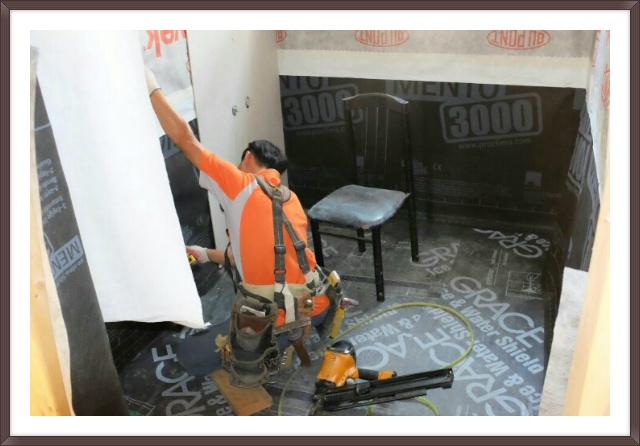

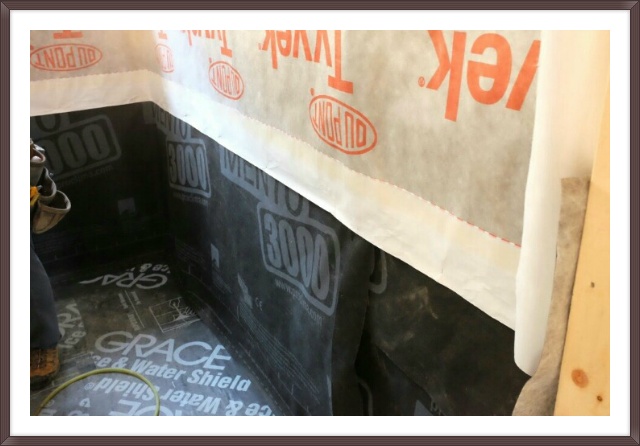

바닥은 그레이스, 벽면은 멘토 3000 과 수프로 작업을 마무리하고 시멘보드 작업중입니다.

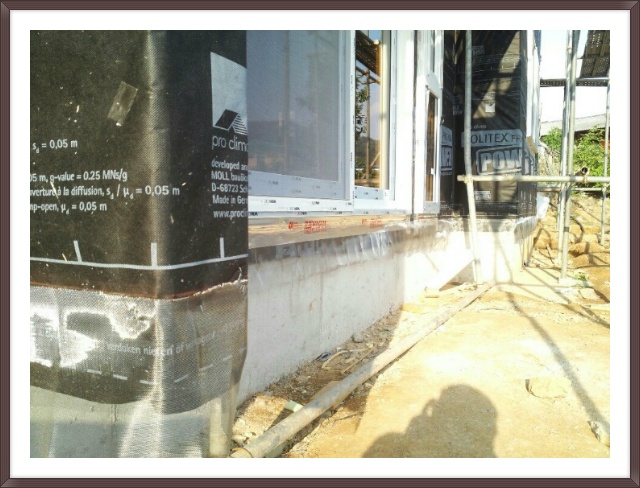

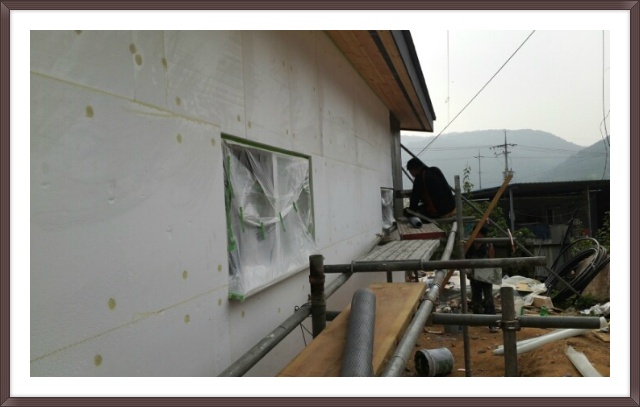

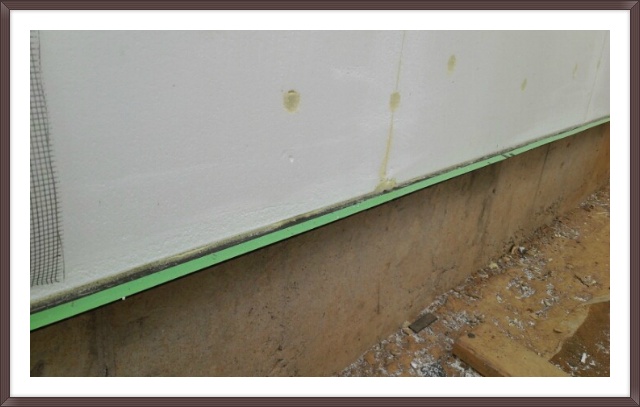

레인스크린과 버그망 시공후 밑단에 후레슁 시공한 위로 스타코플렉스 작업을 위한
EPS폼 작업완료된 모습입니다.

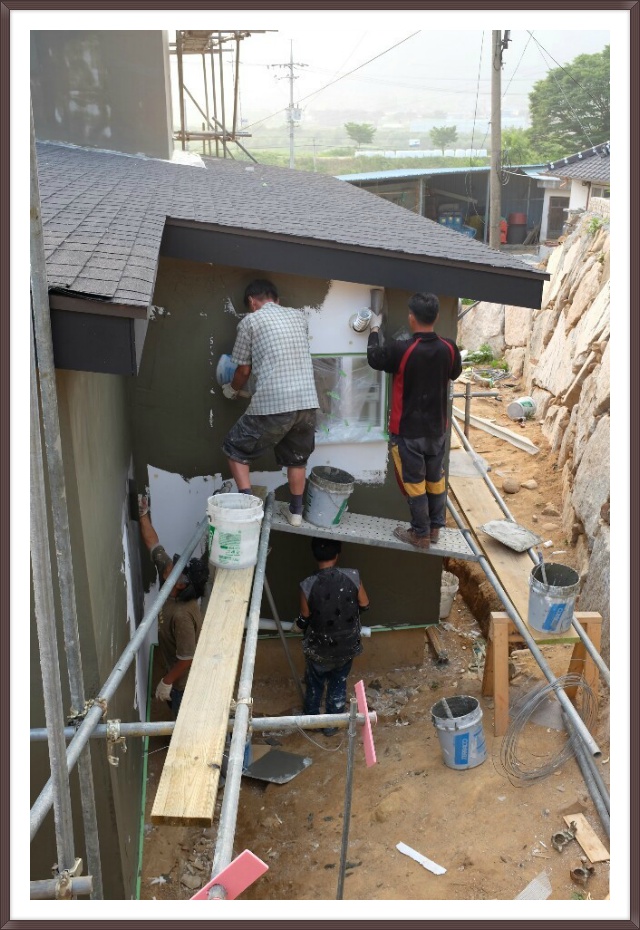

외벽단열을 높일 수 있는 EPS폼은 50mm이며 스타코플렉스의 두께는 about 메쉬포함 3mm 입니다.

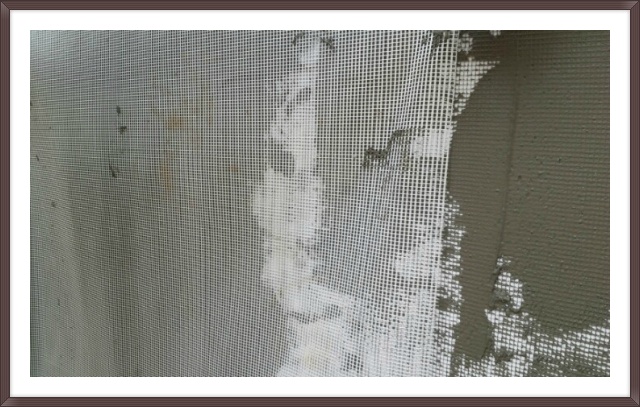

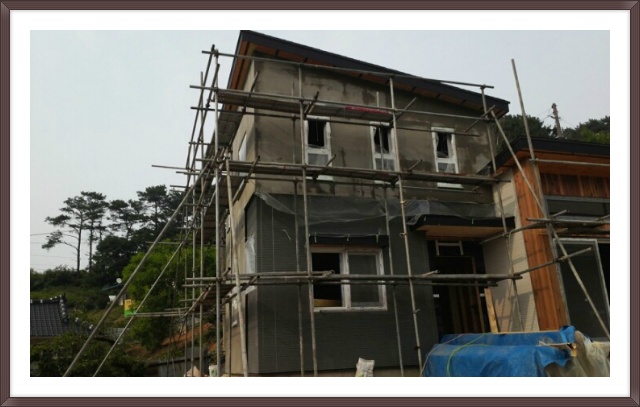

벽체의 하단부에는 보강메쉬를 덧데어 외부 충격으로부터 좀더 강하게 시공을 하고 있습니다.

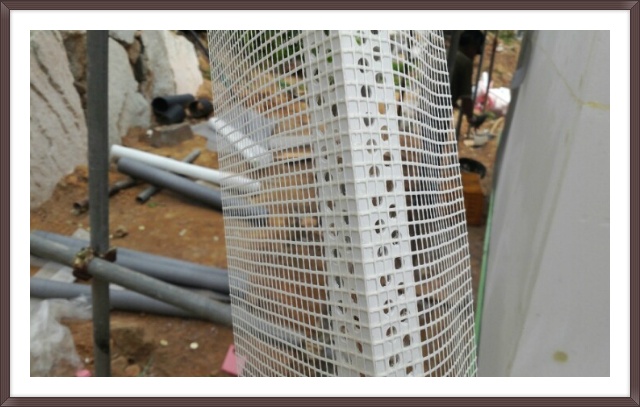

코너메쉬를 사용하여 보다 깔끔한 완성도를 높였습니다.

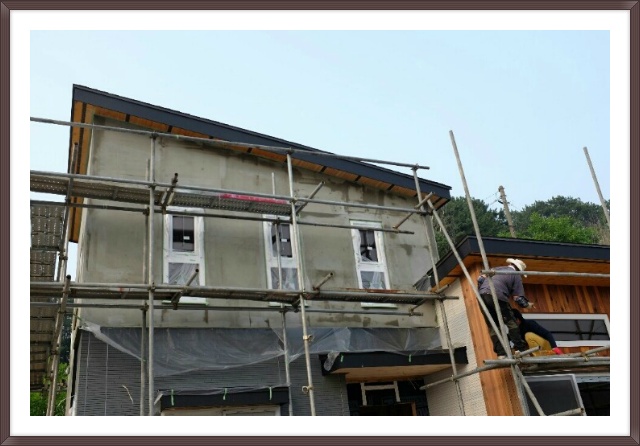

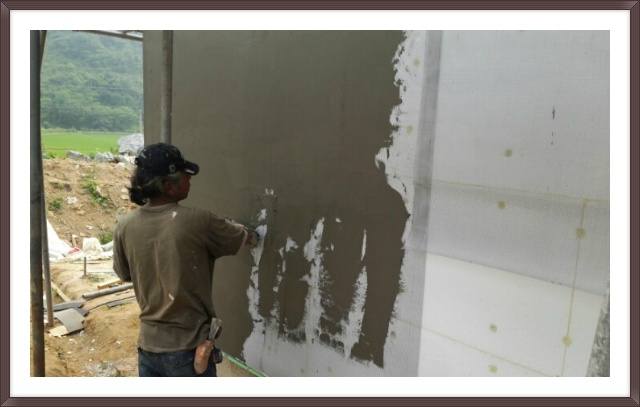

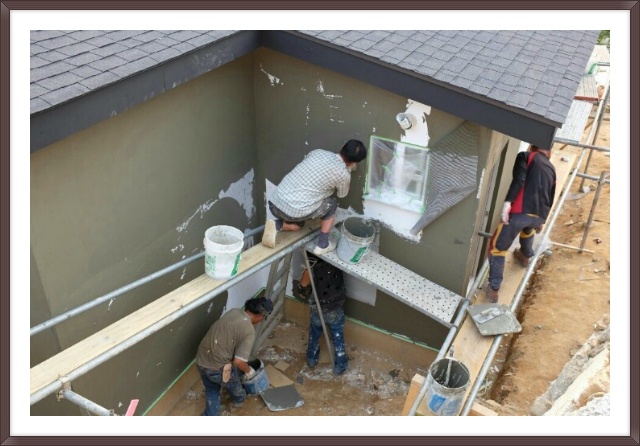

스터코플렉스 밑작업이 완료되었습니다. 내일부터는 멋진 옷을 입게 되겠습니다.
^^
,
