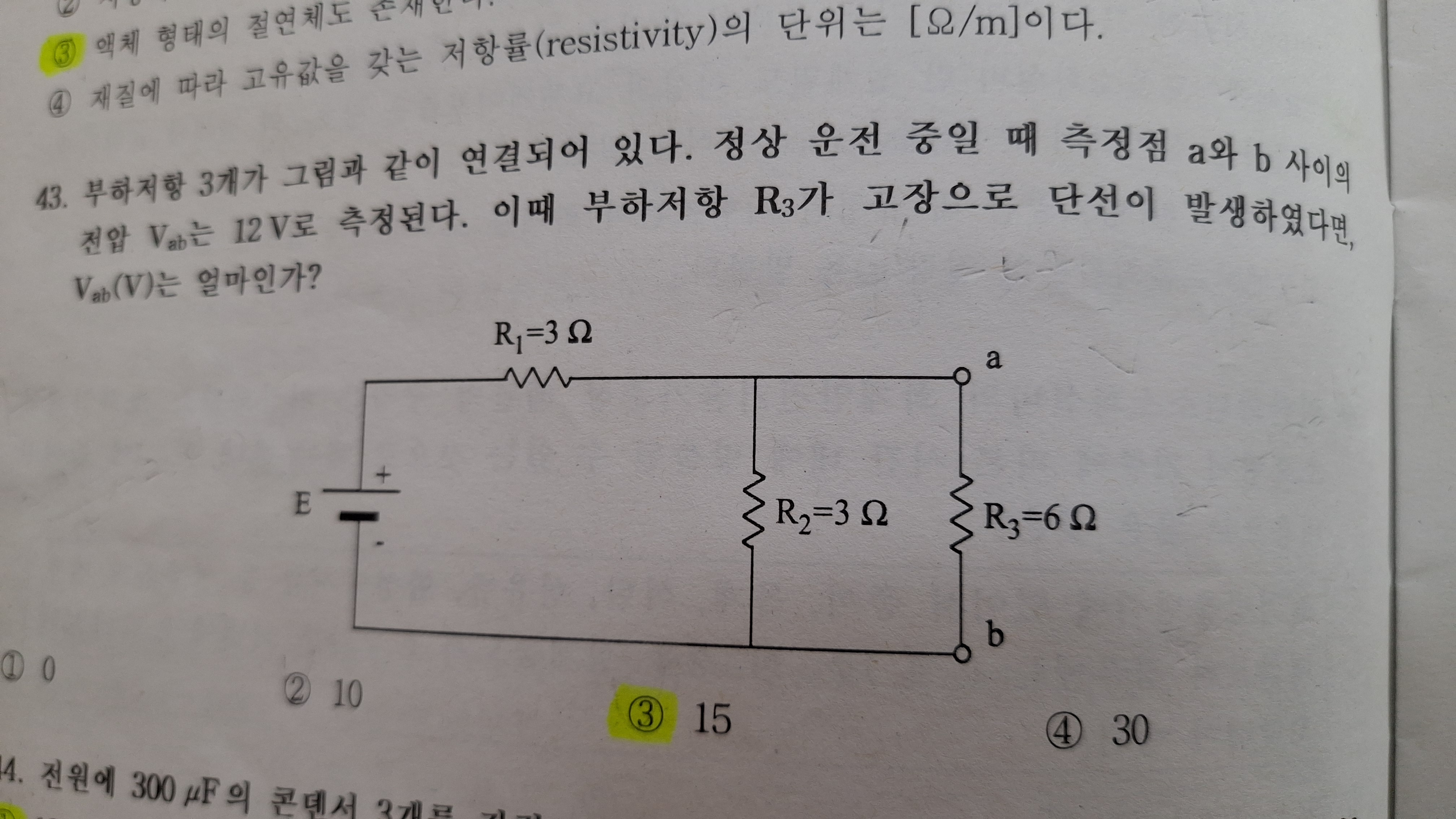

이 문제 알듯알듯 하면서 풀리지가 않네요
아시는분 풀이좀 부탁드립니다
다음검색
댓글
댓글 리스트-
작성자주여니 작성시간 26.05.04 1. 단선전 Rab = 1/(1/3+1/6) = 2옴 (병렬임피던스의 합성저항)
2. Vab = 2옴에 걸리는 전압 =12V 이므로
3. V r1 = 3옴에 걸리는 전압 = 18V
4. E = Vr1 + Vab = 30V
5. R3 단선후
Rab=R2=3옴
E = Vr1 + Vr2 =30V
6. 단선후 (전압분배의법칙)
Vab = E * R2 /(R1 +R2) = 30*3/(3+3) = 15V -
답댓글 작성자소방의 미래 작성자 본인 여부 작성자 작성시간 26.05.05 잘봤습니다 너무 감사드립니다
