제107회 소방기술사 시험 치르시느라 너무도 수고 하셨습니다
미천하나마 이렇게 문제에 대한 강평 드립니다
보다 자세한 지문 해석은 8월8,9일(토/일) 양일간에 걸처 자세히 풀어드리며 108회 준비를 위한 파생지문 또한 추천해 드리겠습니다
많이 많이 참석하셔서 함께 하시면 영광이겠습니다.
조은 결과 진심으로 기원드리며 감사합니다.
제1교시
1. 액체연료의 연소형태를 설명하시오.
->기본 지문 입니다~~^^

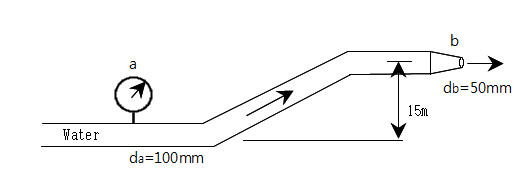

2. 물이 흐르고 있는 관로에서 a지점의 게이지압력이 300 kPa이고 유량이 15 kg/s일 때
a와 b지점 사이의 손실수두(m)를 계산하시오.
-> 넘 쉬운 수정베르누이입니다. P2는 대기압으로 무시하시면
답: 12.8 m 입니다
3. 테르밋반응을 설명하고, 테르밋반응으로 인해 발생할 수 있는 화재위험성에 대하여
설명하시오.
->금속산화물이 알륨미늄에 의해 탈산되어, 강한 반응열을 발생하는 반응
4. 청각장애인용 시각경보장치의 설치대상과 설치 장소 및 기준에 대하여 설명하시오.
->시각경보장치의 구조 및 설치기준에 대하여 설명(101회 기출로 눈은 갔지만 버렸어요 ㅜㅜ)
5. 전기에너지 방출현상 중 아크(Arc)와 스파크(Spark)현상의 공통점과 차이점을
설명하시오.
->타기술사 기출문제로 정리 완료
6. 내화건축물의 화재 시 시간에 따를 온도변화 특성과 건축부재의 내화시험에 사용되는
표준시간-가열온도곡선(Standard Time- Temperature Curve)에 대하여 설명하시오.
->표준온도 시간 곡선으로 넘 쉽죠~~^^
7. 열전대식 차동식 분포형 감지기의 감지원리를 설명하시오.
->제벡효과 입니다. 평가하셔서 넘 잘 아시는 지문 입니다~~^^
8. ISO 6182-1에서 제시한 물의 방사(Water Distribution) 형태에 따른 스프링클러
헤드의 종류(Types)에 대하여 설명하시오.
->함 찾아서 명확히 다시 드리겠습니다~~^^(내공부족 ㅜㅜ)
9. 비상조명등의 설치대상 및 설치기준(장소,면제대상, 조도 및 비상전원의 용량)에
대하여 설명하시오.
->예상1순위로 휴대용까지 같이 기술하셔도 무방합니다~~^^
10. 물과 이산화탄소의 압력-온도상태도(Phase Diagram)를 각각 작도하고, 각각의 삼중점
(Triple Point)과 임계점(Critical Point)의 온도와 압력을 설명하시오.
->그냥 상태도 그림심 됩니다 - 기본 지문입니다
임계점:물 374.1°C, 22.04MPa, 이산화탄소: 31.1°C, 7.38MPa
11. Darcy Weisbach식의 마찰계수(f)와 Hazen-Williams 식의 조도계수(C)와의 상호관계를
설명하시오.
->완전 똑같은 지문-방화공학실무핸드북에 있습니다~~^^ 여러번 하셔서 조금 식상하셨죠~!
12. 소방배관에서 발생되는 수격현상을 운동량방정식과 베르누이정리를 이용하여 설명하고
충격파의 일반적인 특징을 설명하시오.
->수격: 속도차->압력차->힘의차
F=ρQ(V1-V2), 베르누이에서 속도의 제곱의 차는 압력의 차와 같다 아시죠 식으로 표현하기가 영~~ㅜㅜ
13. 가연성증기의 압력온도선도(Vapor Pressure & Tempcrature Diagram)상에서 비등점
(Boiling Point)을 표시하고, 연소구역(Flammable Region), 비연소구역(Non Flammable
Region)과 안전여유구역(Margin of Safety)을 구분하여 표시하시오.
->연소범위 그래프 그려서 설명하셔도 좋을듯 합니다~~^^
제2교시
바닥면을 향하여 균등하게 배치하여 화재를 감시하고자 한다. 불꽃감지기 1개가 방호
하는 감지면적을 계산하여 최소설치수량을 산출 하시오. (단, 기타의 조건은 무시한다.)
2) 천장높이 5m
-> 90회 10점으로 기출입니다. 8개설치해야 되겠내요~~^^
2. 풍력발전기의 화재발생 시의 위험성 및 소화대책을 설명하시오.
->일연반 교재에 풍력시스템 잘 기술되어 있어 구성도만 아시면 쉽게 접근할수 있는 지문입니다~~^^
3. 예비전원설비로 사용되는 다이나믹(Dynamic) UPS 시스템의 구성 및 동작원리를
설명하시오.
->다이나믹~~^^ 잘 모르겠습니다 ㅜㅜ
4. 위험물안전관리법령에서 정하고 있는 이동탱크저장소 중 이동저장탱크의 내부칸막이,
방호틀, 방파판의 설치 목적과 기준을 설명하고, 운송중 위험물이 유출되어 화재 및
폭발 발생 시 일어날 수 있는 자유공간증기운폭발(UVCE)에 대하여 설명하시오.
->기본적으로 각 요소의 설치목적+UVCE작성하시면 15점은 가능 합니다 . 설치 기준몰라도 되나 위험물안전관리에관한 세부규정에 잘 정리되어 있습니다~~^^
5. 저팽창포소화설비와 고팽창포소화설비의 설계 시 고려해야 하는 제한요소(Limiting
Factors)에 대하여 설명하시오.
->저팽창포/ 고팽창포 시스템 설명하고 그 때 각각의 설계시 고려사항 기술하시면 무난할듯 합니다
6. 복합상영관에서의 화재 시 인명 안전대책에 대하여 설명하시오.
->전 점화원관점과 방염에 대한 문제점을 경년변화에 따른 성능저하, 연소시 다량의 자국성 독성가스 측면으로 문제 해결하였으며 인명안전 대책으로는 passive적 대책과 active적 대책을 나눠 기술하였습니다
제3교시
1. 35층의 고층건축물에 설치하는 자동화재탐지설비 수신기의 부하특성이 다음과 같을
경우 수신기에 내장하는 축전지의 용량을 선정하시오.
1) 수신기가 담당하는 부하전류
2) 사용할 축전지의 사양과 환경조건
① 사용축전지: HS형 연축전지
③ 허용 최저전압: 1.7 V
④ 보수율: 0.8
3) 제조사에서 제공한 방전시간에 따른 용량환산시간계수는 다음과 같다.
|
방전시간(분) |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
용량환산시간계수 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
1.6 |
1.8 |
1.9 |
2.0 |
2.1 |
->넘 쉽죠~! 30층이상 60분 감시 30분 경보.
K값: 90분과 30분 적용하시면 15Ah나옵니다~~^^
2. 소방용으로 사용되는 미분무소화설비의 성능목적(Performance Objectives)과 성능목적
선정 시의 고려사항을 설명하시오.
-> 기본지문입니다
3. CPVC배관의 재료적 특성, 소화배관으로서의 특성, 배관작업의 시공특성을 설명하고
도입에 있어서 발생되는 국내의 현실적 문제에 대해 설명하시오.
->똑같은 지문으로 여러번 평가하셨죠. 방실핸에 있습니다
4. 이산화탄소소화설비의 신뢰성을 확보하기 위한 국가화재안전기준의 개정과 관련된
이산화탄소소화설비 기동장치의 문제점을 분석하고, 대책을 제시 하시오.
-> 기동장치의 문제점. 가압원에 대한 문제점, 기동라인의 재료에 따른 문제점, 동관 연결방법에 따른
문제점, 기동창치의 법적 기준부제에 따른 문제점
현 화재안전 기준에서는 가압원에 따른 문제점 해결입니다
불활성가스사용, 용기 5리터 이상 , 압력 6.0Mpa이상, 압력계설치
5. 스프링클러소화설비용 소화펌프 용량산정 방법을 국내기준과 NFPA 방식을 비교
하여 설명하시오.
->기본으로 NFPA에서는 살수밀도로, 국내는 용도별 규모별로 기준갯수로 정합니다.
6. 위험물 저장탱크에서 화재가 발생하였을 경우 다음 질문에 답하시오.
1) 위험물이 아세톤일 경우 사용 가능한 알콜형 포소화약제를 5가지로 세분하여 그
특징을 설명하시오.
2) 위험물이 중유일 경우, 저장 탱크에서 나타날 수 있는 슬롭오버(Slop Over)와
보일오버(Boil Over)현상에 대하여 설명하시오.
->내알콜포는 104회기출, over는 101회 기출입니다
제4교시
일정하게 흐르는 풍동(Heated Wind Tunnel) 내에 아래 조건의 폐쇄형 스프링클러헤드를
투입(Plunge) 했을 때 이 스프링클러 헤드의 작동시간(Response Time)을 구하시오.
(단, 복사열 전달효과는 무시한다.)
[스프링클러헤드의 조건]
- 투입방향 : 표준방향
->열전도계수 가주어지면 다른식으로 풀으셔야 합니다
제 암기장에 있는 지문과 숫자까지 동일 합니다
답, 30.23초 입니다
2. 방화(Arson)를 방지하기 위한 건축물 설계 포인트 및 방화예방조치에 대하여 설명하시오.
->평가시간에 방화에 대해 많이 다뤄 잘 기술하셨으리라 사료 됩니다
3. 다음 조건의 회로에서 벨⋅표시등 공통선의 소요전류와 KS IEC 규격에 의한 전선의
단면적을 구하시오.
[조건]
- 수신기: P형 25회로, 24V
- 전압 강하: 20%
- 수신기와 선로의 길이는 500m
- 벨의 소요전류: 0.06A
- 표시등의 소요전류: 0.05A
->전기시설론에 똑같은지문이 있내요 답.16 mm2입니다
4. 비스코스레이온의 제조에 사용 되고 있는 이황화탄소에 대하여 다음을 설명하시오.
1) 수조에 넣어 보관하는 이유와 위험물안전관리법령에서 정하고 있는 수조의 저장 기준
2) 위험성과 저장 및 취급방법, 소화방법
-> 함 검색해 보겠습니다. 바로 답이 아니 나오내요 ㅜㅜ
5. 광센서선형감지기의 감지원리인 라만 역산란신호 (Raman Backscatter)에 대하여
설명하시오.
->103회 기출 응용입니다
6. 청정소화약제소화설비의 소화약제 방사시간에 대한 기준과 소화약제 방사시간을
제한하는 목적을 설명하시오.
->기본지문으로 할로게화합물 청정소화약제와 불활성가스 청정소화약제로 구분하여 10초방사, 1분방사 입니다. 방사시간 제한은 잘 기술하셨죠 파이팅
