불꽃감지기 설계 시 감시거리 반경을 어떤 기준으로 잡으나요?

[이기래퍼]

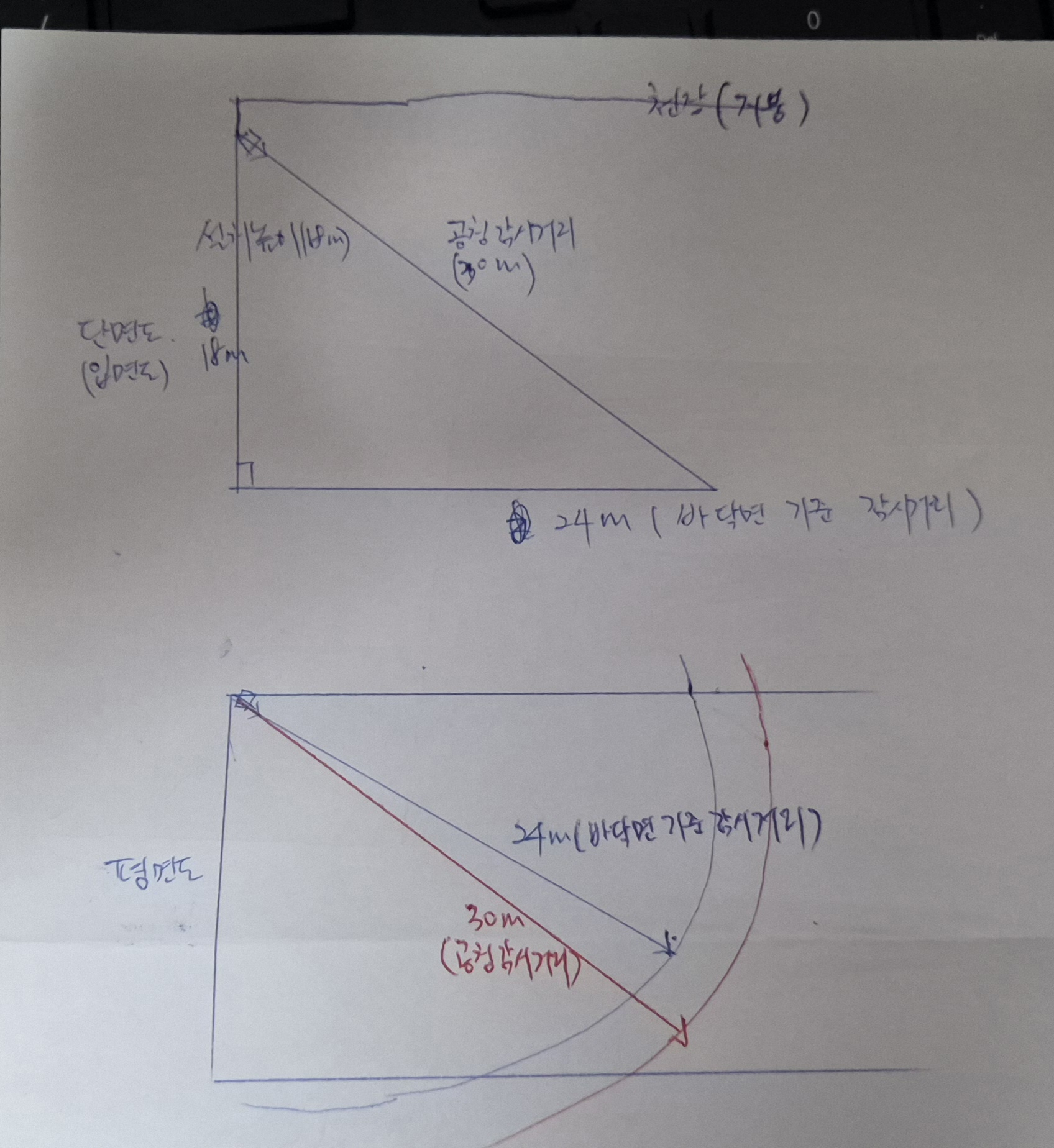

A설계업체(빨간색)는 별생각없이 공칭감시거리로 반경 그리고 있고, B설계업체(파란색)는 실제 바닥의 감시거리를 감안하여 반경을 그립니다.

저도 별생각 없이 도면 검토를 해왔으나 최근 지인의 의견으로 고민해본 바 B설계업체의 방법으로 반경을 그리는 것이 당연하다고 판단됩니다.

단면도에서는 30m로 반경을 그리고, 평면도에서는 설치높이에 따는 바닥면 감시거리를 계산(피타고라스의 정리 이용)한 값인 24m로 반경을 그리는 것이 맞다고 봅니다.

어떻게 생각하시는지요?

평면도에서 A업체처럼 공칭감시거리로 반경 그리면 분명 사각지대가 존재합니다. 그러나 현재 A업체처럼 반경 잡는 곳이 많은 것으로 알고 있습니다.

이건 선택의 문제가 아니지요, 당연히 B업체처럼 도면을 그리는 것이 맞지요?

오늘은 잡다한 질문이 좀 많아 죄송합니다~ㅠ

[설비인]

그럼 불꽃감지기 제조사의 공칭감시거리라는 것은 바닥평면에서 측정한 건가요? 실제 불꽃감지기는 보통 6미터든 12미터든 천장 모서리부분에 많이 설치하는데 불꽃감지기 감시거리 실험을 바닥을 기준으로 한다는 점이 좀 이상합니다.

[이삼비]

요즘 시설협회 기술자 교육에서 강의하는 내용입니다.

[후루룩맛있는라면]

해설서에도 있는 내용 이죠 L=Rsin(cos^-1(H/R)로 계산 해야 해서 24m가 맞죠...

[youyou]

이해가잘안되는데
공칭시야각내에서는 공칭감시거리로 동일하게 적용되는거 아닌가요??
굳이 24m로 왜 줄여야하는지
거리만볼게아니라 각도를 고려해서
거리를조절한다면 굳이 문제는없다봅니다

[후루룩맛있는라면]

윗분 말씀처럼 피타고라스 생각하시면 이해가 쉽습니다.
