알람밸브 2차측에 수격방지기를 설치해야 할까요?

[noyl]

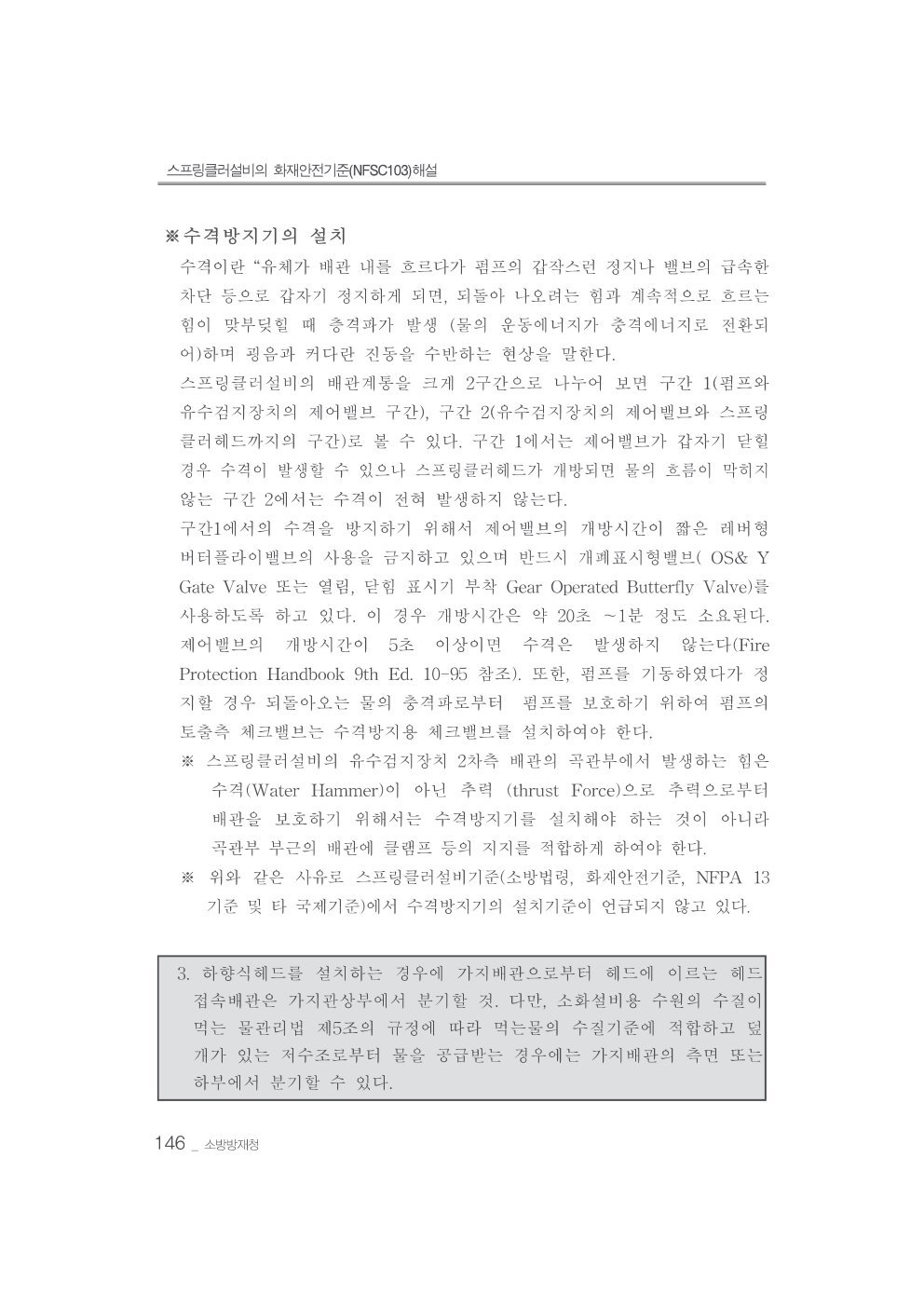

스프링클러설비의 화재안전기준 해설서 146P에는 알람밸브 2차측에는 수격이 발생하지 않으므로,

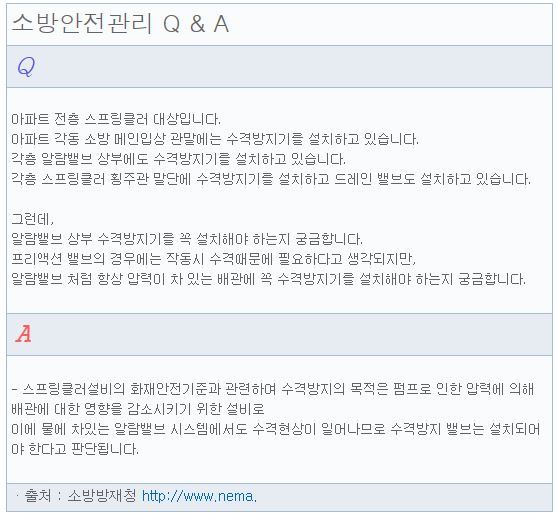

수격방지기가 필요없다고 나와 있는데, 국민안전처(소방방재청) 질의 응답에는 설치해야 할것으로 판단된다고 하는데,

혹시 소방방재청의 질의응답에 하지 않아도 된다는 질의응답을 아시면 알려주시면 고맙겠습니다.

또한 여러분은 어떻게 생각하시나요?

[에이비씨]

실제로 알람밸브 2차측으로 충수하고 나서 1차측 압력계와 2차측 압력계 눈금을 확인해보면 큰차이가 있습니다.
1차측압력이 5kg 일경우 2차측 압력은 7-8kg입니다. 해설서는 헤드가 개방될경우를 예를 들어 수격이 작용하지 않는 다고 하지만 설비보호를 위해서 꼭 해야 한다고 생각합니다.

[붉은노을]

수격방지기 소방시스템에는 필요없습니다. 수격작용의 원리 및 발생조건을 보면 알 수 있으며, 해설서에서도 자세히 설명되어 있습니다. 급수,급탕배관처럼 배관이 흐르다가 갑자기 볼밸브나 버터플라이밸브처럼 갑자기 유속이 멈추어 관성의 법칙에 의해 흐르는 유속에너지가 밸브 게이트에의해 유속이 0 m/s로 되면서 충격파가 발생하는 것이 수격작용으로 일어 나는 것으로 되어 있지만 소방은 습식의 경우 헤드가 개방되면 충격파가 발생하지 않습니다. 또한 건식배관의 경우 화재시 헤드가 개방이 되더라도 이미 건식배관 내부가 공기주머니가 자연스럽게 존재하고 있어 유속이 저하되어 수격방지가 자연적으로 됩니다. 또한 펌프운전중에

[붉은노을]

또한 펌프운전중에 정지가 되어 입상배관에 있던 물기둥이 역류하여 펌프2차측에 있는 체크밸브로 수격현상이 일어날 것으로 사료되오나 이미 스모렌스키방식의 밸브로 수격작용을 방지하고 있어 추가적인 수격방지기는 불필요하다고 사료됩니다. 또한 알람밸브 2차측에 릴리프밸브가 있어 시스템보호 역할도 함께하고 있고 수격방지도 된다고 보시면 됩니다. 미군부대 경험으로 볼때 NFPA 13 스프링클러 소화설비도 수격방지기 사용하지 않습니다.

[붉은노을]

수격이란 “유체가 배관 내를 흐르다가 펌프의 갑작스런 정지나 밸브의 급속한 차단 등으로 갑자기 정지하게 되면, 되돌아 나오려는 힘과 계속적으로 흐르는 힘이 맞부딪힐 때 층격파가 발생 (물의 운동에너지가 충격에너지로 전환되어)하며 굉음과 커다란 진동을 수반하는 현상을 말한다.
스프링클러설비의 배관계통을 크게 2구간으로 나누어 보면 구간 1(펌프와 유수검지장치의 제어밸브 구간), 구간 2(유수검지장치의 제어밸브와 스프링클러헤드까지의 구간)로 볼 수 있다. 구간 1에서는 제어밸브가 갑자기 닫힐 경우 수격이 발생할 수 있으나 스프링클러헤드가 개방되면 물의 흐름이 막히지 않는 구간 2에서는 수격이 전혀 발생하지 않는다.
구간1에서의 수격을 방지하기 위해서 제어밸브의 개방시간이 짧은 레버형 버터플라이밸브의 사용을 금지하고 있으며 반드시 개폐표시형밸브( OS& Y
Gate Valve 또는 열림, 닫힘 표시기 부착 Gear Operated Butterfly Valve)를 사용하도록 하고 있다. 이 경우 개방시간은 약 20초 ～1분 정도 소요된다.

[붉은노을]

붉은노을 제어밸브의 개방시간이 5초 이상이면 수격은 발생하지 않는다(Fire Protection Handbook 9th Ed. 10-95 참조). 또한, 펌프를 기동하였다가 정지할 경우 되돌아오는 물의 충격파로부터 펌프를 보호하기 위하여 펌프의 토출측 체크밸브는 수격방지용 체크밸브를 설치하여야 한다.
※ 스프링클러설비의 유수검지장치 2차측 배관의 곡관부에서 발생하는 힘은 수격(Water Hammer)이 아닌 추력 (thrust Force)으로 추력으로부터 배관을 보호하기 위해서는 수격방지기를 설치해야 하는 것이 아니라곡관부 부근의 배관에 클램프 등의 지지를 적합하게 하여야 한다.
※ 위와 같은 사유로 스프링클러설비기준(소방법령, 화재안전기준, NFPA 13 기준 및 타 국제기준)에서 수격방지기의 설치기준이 언급되지 않고 있다.
