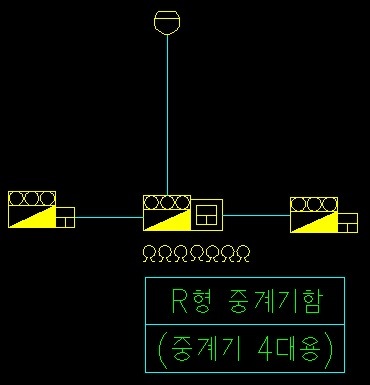

1번 그림에서 저항표시가 7EA라는 것은 7회로 라는 의미이죠?
발신기와 수신기의 회로수는 감지기회로 배연창회로 발신기에서 발신기를 한회로 등등으로 보고 결정을 하는것인가요?
회로수 결정은 어떤것들을 보고 결정을 하게 되는것인가요?

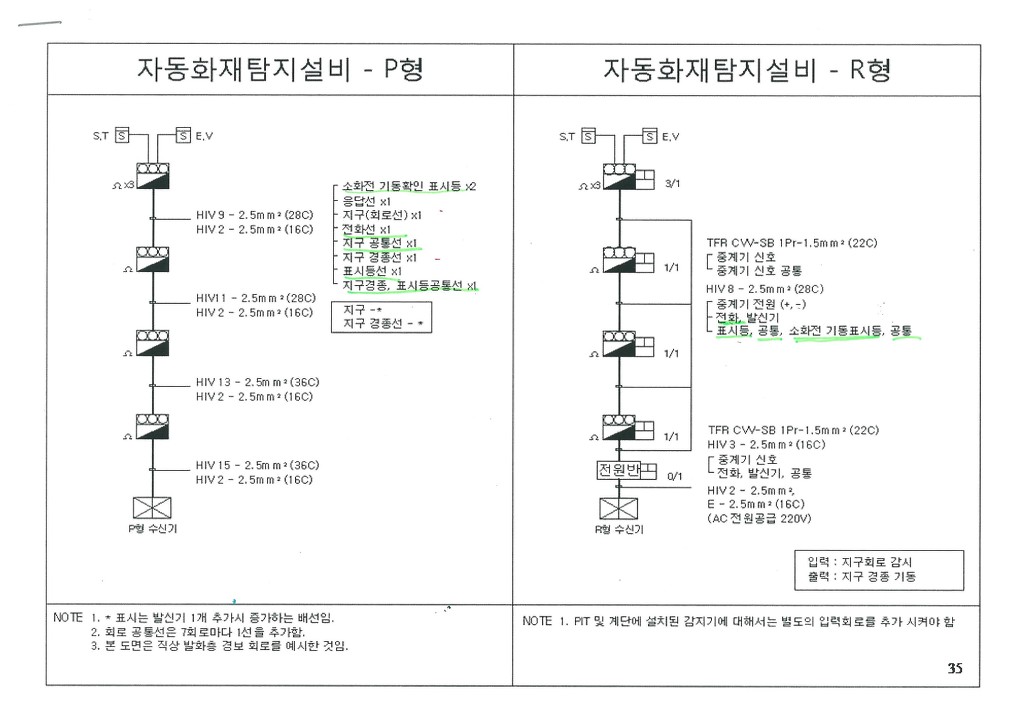

2번 그림은 P형 발신기와 R형 발신기 비교 인데요
P형 발신기는 7가닥만 필요한거 아닌가요? 근데 맨위에는 9가닥 + 2가닥이 더 있는데 어떤것인지 모르겠네요..ㅠㅠ
그리고 R형 발신기는 신호선 2가닥 빼면 7가닥만 필요한거 아닌가요?
중계기전원 2가닥 전화1 발신기1 표시등1 소화전기동표시등1 공통 1 아닌가요?
P형 발신기와 비교해서 R형 발신기의 신호선은 어떤 용도 인가요?
다음검색
댓글
댓글 리스트-
작성자딱지 작성시간 16.03.11 밑에 회선 용도를 쓰려고 하신걸 봐선 P형에 7가닥이 필요하다고 그냥 막연히 외우신건 아닌것 같은데..
제일 위엔 9+2선이 맞죠.. 회로3, 공통, 경종, 표시등, 경종표시등공통, 전화, 응답(발신기) + 소화전기동표시등2
그림 옆에 적혀있는 그대로죠..
R형은 신호2, 전원2, 전화, 발신기(응답), 표시등, 공통 이렇게 8선이 필요하고 소화전기동표시등 2선이 별개로 같이 올라갑니다. 아마, 소화전기동표시등1에 공통1이라고 공통 2선이 중복된다고 생각하시는 모양인데..
소화전기동표시등은 공통을 다른 공통과 공유하지 않습니다. -
작성자hl1ssh 작성시간 16.03.11 ㅣ. 회로구분은 설계자의 맘입니다
세분하면 화재구역을 세밀하게 표시됨으로 더욱 좋지요 (예, 계단 중 4~5층에서 작동 등)
2. 위 P형에 있어 지구회로선이 1개가 아니고 2가닥임
3.R형의 전윈선이 2가닥임으로 총 8가닥
4. R형 발신기의 신호선은 일반 구리선이 아니고 통신케이블임 (UPT 카테고리 5. 등)
R형의 통신은 PCM방식으로 아날로그신호를 표본화,양자화,부호화의 과정을 거치고 거기에 address를 삽입, 압축해서 통신합니다
정보통신개론을 좀 읽어봐야 이해가 될 겁니다 -
작성자디스 작성시간 16.03.12 외국시스템처럼 통신2 전원2 전화1 이정도만 선로를 포설하고 나머지는 중계기로 구성 가능하니 더 노력 많이 하시고 실무도 많은 관심 가지시면 금방 아실거예요
