3축 그래프 읽는법 혹은 무디선도 읽는법이요!!공업직렬(일반기계직류)

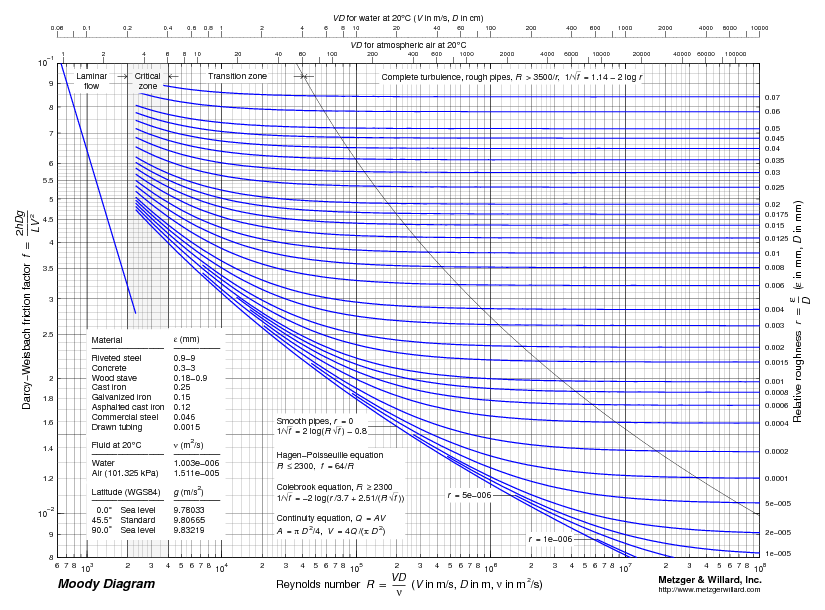

| 무디선도 읽을때요 레이놀즈가 넘버가 40000 이고 e/D가 0.025이면 마찰계수는 어떻게 읽어요? 0.03~0.02 사이에 그래프 그린 다음에 그 그래프 따라서 40000대는 점에서 읽으면 저는 0.061~0.062나 오는데 교수님은 0.053~4 정도라고 하니 어떻게 읽어야 하는지 감이 안옴 |
좌측에 e/D=0.025 이니까 D/e=40 입니다. 레이놀즈 넘버가 40000입니다. 이 들 사이에 교차점이 나옵니다. 그리고 이 교차점의 오른쪽 좌표를 읽으면 됩니다.
그리고 무비차드를 이용하는것 보다는 콜브로크식을 그냥 반복법으로 구할 수도 있거든요.. 그방법이 더 낫을 듯 하네요 계산 결과는 f=0.05392111 입니다.
죄송 합니다. 이거 제 책이랑 그래프가 약간 다르네요 ㅡㅡ" 교수님왈 3축 그래프는 2축을 직선으로 그어서 읽는게 아니라 그 그래프를 따라 가면서 읽어야 한다고 하셨는데.. 그렇게 되면 20~50사이에 비슷한 그래프를 그리면 10에 2승 이랑 10에 3승 부분은 그래프가 올라가잖아요.. 그러면 그 값을 읽으면 전 0.06이상
나오는데 ㅡㅡ" 정확한 값을 구하고자 하는데 아니라 어떻게 읽는가를 알고 싶어서요 ^^
약간 했갈리는게 곡선이 많잖아요 만약 40~50사이의 거칠기가 주어지면 그사이에서 곡선을 그어서 읽는건지 아니면 단무지기계님께서 말씀하신 거칠기값인 40에서 직선을 긋고 레이놀즈수 에서 직선을 그어서 그 주변의 곡선의 값을 읽는 것인지요? 둘중 뭐가 맞죠?
글로 설명 할려니 어렵네요.. 님의 말대로 거칠기 20~50사이에 곡선을 이용해 거칠기 40인 곡선을 내삽법으로 구하고 그 곡선과 레이놀즈 40000기준으로 그은 직선과의 교점을 기준점으로 하여 오른쪽 좌표의 f값을 읽으면 됩니다.
감사 합니다. ^.^ 근데 그렇게 그리면 f값이 0.061~0.062가 나오네요 ㅡㅡ" 교수님이 잘못 알았나 보네요
