방화셔터의 구성, 점검순서 및 점검시 유의사항

 1.방화셔터의 구성 방화샷다는 방화구획선상에 설치하여 평상시에는 셔터가 올려져 있다가 화재시 자동으로 하강하여 방화구획을 하는 설비이다.

원리는 일반 셔터에 화재시 전자브레이크를 해제시켜주는 폐쇄기가 더 추가로 설치된 것이며,

이는 화재시 방화셔터를 자중에 의해 폐쇄를 시켜주는 역할을 한다.

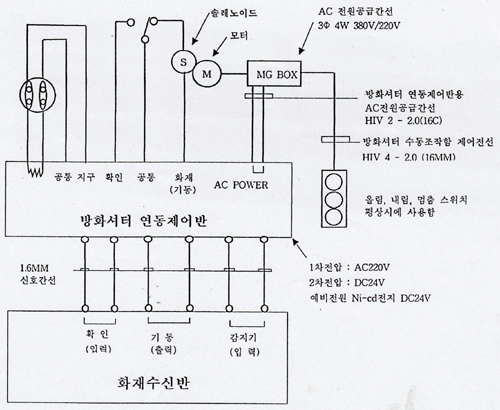

2.방화셔터의 구성요소별 기능설명 명칭 기능

 (1)폐쇄기 (1)화재시 작은 솔레노이드 작동으로, 전자브레이크 해제 ==>셔터가 자중에 의하여 폐쇄

 (2)복구시 ①수신반 복구(DC 24V)=>폐쇄기내 작은 솔레노이드 밸브 복구 ②연동제어반 복구(AC 220V)=>폐쇄기내 큰 솔레노이드밸브 복구

(2)전자브레이크 (1) 모터에 전류가 흐르면, =>솔레노이드 동작으로 =>전자브레이크가 해제 =>셔터가 동작이 될 수 있도록 됨 (2)모터에 전류가 흐르지 않으면 =>솔레노이드 밸브가 소자되어 =>전자브레이크가 작동되어 =>셔터가 움직이지 않도록 모터의 축을 잡아줌

(3)감속기 감속기가 있어 모터의 용량이 작아도 큰 힘을 낼수 있음

(4)체인 평상시 및 방화셔터의 모터에 이상이 있을시 셔터를 올리는데 사용

(5)수동조작함 평상시 방화셔터를 올리고 내릴 때 사용

3.방화셔터의 점검

1)준비 (1)사다리 및 손전등 준비(방화셔터의 점검시 생길 수 있는 상황에 대비) (2)방화셔터의 하강 부분에 물건의 방치여부 확인 (3)한 개의 연도제어기에 몇 개의 방화셔터가 동작이 되는지를 확인한 수에 점검에 임한다. (4)수신반의 방화셔터의 연동스위치를 "정지" 위치로 전환 (5)수동자작함의 up.정지.down 스위치에 의하여 셔터가 정상적으로 동작이 되는지 확인한 후에 점검에 의한다. *수동조작함의 up.정지.down 스위치로 다음 사항을 확인한다. 수동조작함에 의해서 조작시 동작이 되지 않을 경우가 있으므로, 반드시 점검전 확인 후에 임한다. DOWN 스위치 : 스위치를 조작하여 셔터가 동작(하강하며),하 리미트스위치에 의하여 바닥에서 정상적으로 완전폐쇄정지 여부 정지 스위치: 셔터가 내려올 때나, 올라갈 때 정지 스위치를 누르면 누르는 위치에서 정상적으로 셔터가 정지되는지의 여부 UP 스위치 : 스위치를 조작하여 셔터가 동작(상승)하며, 상 리미트스위치에 의하여 정상적으로 셔터가 개방정지 여부

2)작동(연동시험) (1)셔터의 전.후에 설치된 화재 감지기를 동작시킨다. (2)수신반에서 해당 화재 감지기 동작을 확인한다. (3)수신반에서 방화셔터의 연동스위치를 "연동"위치로 전환한다.

3)확인 (1)해당 구역의 방화셔터가 정상적으로 폐쇄되는지의 여부 (2)해당 방화셔터 연동제어기에서 음향명동(부져작동)이 되는지의 여부 (3)수신반에서 방화셔터의 작동표시등의 점등여부(작동계통 확인) (4)방화셔터가 완전히 폐쇄되었을 때, 바닥에 완전히 닿았는지와 정상적으로 완전폐쇄가 되었는지의 여부 (5)여러 개의 방화셔터가 동시에 폐쇄가 될 경우에는 동시에 폐쇄되는지의 여부 (6)셔터내부에 비상문을 내장한 경우는 다음사항을 추가로 확인하여야 한다. ①비상문이 제대로 잘 열리고, 닫히는지의 여부 ②비상문이 폐쇄시 틈이 발생하지 않는지의 여부 ③출입문 부분은 셔터의 다른 부분과 색상을 달리하여 쉽게 구분 ④비상문 상단에 피난구임을 알릴 수 있는 피난구 유도등(또는 표지)의 설치여부 ⑤출입구의 유효너비는 0.9미터 이상, 유효높이는 2미터 이상인지여 여부

4)복구 (1)수신반의 복구 스위치를 눌러 방화셔터의 감지기를 복구시킨다. (2)수신반에서 방화셔터의 연동스위치를 "연동정지"로 전환한다.(전기적 연동 차단) (*잔류 스프레이에 의해서 연기감지기가 재 동작하는 경우 셔터가 다시 동작됨) (3)연동제어기의 복구스위치를 복구시킨다.(폐쇄기가 복구됨) *주의사항:수신반 복구 후에, 연동제어기의 복구스위치를 누른다.[순서주의] (4)수동조작함의 UP스위치를 눌러 셔터를 올린다. *주의사항: 완전히 올라가기 전에 중간에 정지스위치를 눌러 셔터가 제대로 정지되는지를 확인한 후에 다시 up스위치를 눌러서 완전히 올려놓는다.

4.방화셔터 점검시 유의사항

1)점검전 확인사항 (1)방화셔터 하강 부분에 물건의 방치여부 확인 (2)방화셔터 수동조작함에 의해 셔터의 정상작동여부 확인 (3)점검시 차량 및 사람 통제 철저(안전사고 방지)

2)시험후에 바화셔터가 up스위치에 의해 올렸는데 정지하지 않고 다시 내려올때의 원인 및 조치방법 (1)방화셔터의 폐쇄기가 복구가 되지 않은 경우=>수신반을 다시 한번 복구 시키고 난 후에 연동제어기를 복구시키고, 폐쇄기를 복구 시켜준다. (2)폐쇄기가 불량일 경우=> 이 경우는 점검구를 열고 방화셔터의 모터부분에서 방화셔터가 내려오지 못하도록 전자브레이크를 잡아주어 셔터를 상승시켜 놓은 후 폐쇄기 분리하여 교체한다.

3)폐쇄된 방화셔터가 up스위치를 눌러도 셔터가 올라가지 않을 경우의 원인과 조치방법 (1)수동조작함의 up.정지.down 스위치의 오결선=>재결선 (2)방화셔터의 모터의 이상이 있는 경우=>방화셔터 모터의 정비 *이러한 경우는 점검구를 열면 방화셔터 제어장치 부근에 체인이 있는데 이 체인을 사용하여 셔터를 올려놓는다. (3)셔터내부 차단기가 트립되어 전원공급이 안돼는 경우

[視無言(강인창)]

카렌님
???
멋지십니다.
관리사분들 작동 시험 시 아주 좋은 참고 자료가 되겠습니다

[視無言(강인창)]

한 두가지 첨하겠습니다
비상문내장한 셔터 연동 시는 반드시 하부리미트 작동점을 확인할 것 처짐으로 인하여 비상문 개방에 장애가 있어선 안될 것입니다.
또한 지하주차장 경사로 직접지상으로 피난가능한 부분에선 방화셔터 완화부분으로 숙지하시고요
아 또한가지 수동으로 상. 하 조작시 반드시 방향전환 시 정지 후 스윗치를 조작할 것입니다
즐거운 하루 하세요

[우일신]

방화샷터 점검 시 정말 유용한 자료입니다. 교육자료로 잘 활용하겠습니다. 감사합니다~ ^^
