접지공사가 무엇인지는 아시죠?^^
공부하실때 1종,2종,3종,특3종 하면서 10옴,100옴 등 많이 외우신거 입니다!~^^
접지공사는 전기설비 시설기준에 따른 접지저항을 확보하여 누전에 따른 인명보호, 설비보호, 기기보호 등의 목적으로 접지봉, 나동선, 접지판, 웰딩기 등을 이용해서 접지선의 저항값을 대지와 등전위화하기 위해서 실시하는 작업을 말합니다.
일반적으로 접지공사는 건축물을 지을때 바닥 토목공사가 완료되는 시점에서 접지공사를 먼저한 후에 공구리 버림을 먼저 한번 치고, 다시 쓰미 놓고 철근 작업을 한후 공구리를 한번 더쳐서 바닥 나라시를 합니다. 그후로 건물이 쭉~쭉 올라서게 됩니다!^^
접지 시공사진을 올리려고 서두가 길었습니다. 자 그럼!~~~^^*
1) 75mm2 나동선을 이용한 메쉬접지방식과 서지다중방전접지모듈(탄소접지모듈)로 접지공사를 한 사진입니다. 11년전에 제가
안산에 있는 00앙스라는 쇼핑센터 시공할때는 100mm2 나동선으로 깔고 5m마다 웰딩기로 접속하고 또 10m마다 접지봉을
오함마로 박았었는데...... 지금은 서지다중방전접지모듈로 오함마질을 안하네요!~~~^^ㅎㅎㅎ 접지봉 몇 십개 다 박을려면
똥~ 빠집니다!^^ㅋㅋ

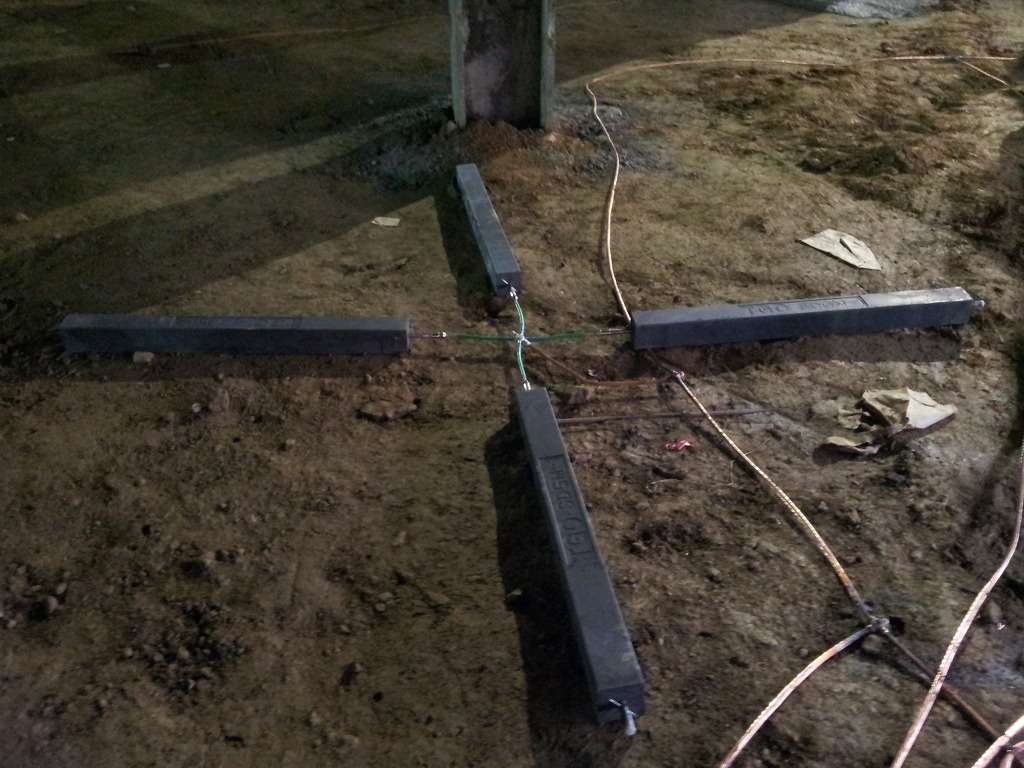

2) 다중방전접지모듈 시공사진 입니다. 처음보는 방식인터라 시공사에게 물어봤더니.... 시공사 왈!~ 탄소접지봉을 응용하여 만든
특허품이라고 합니다!~~~^^*

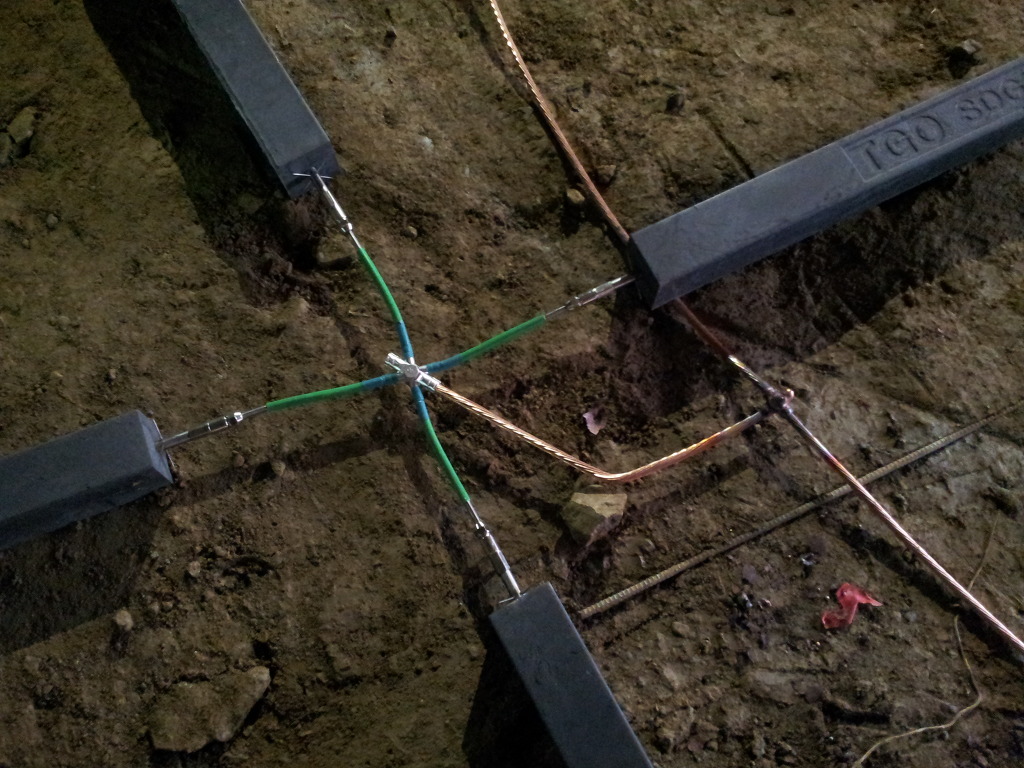

3) 다중방전접지모듈과 메쉬접지 나동선의 연결사진 확대사진 입니다

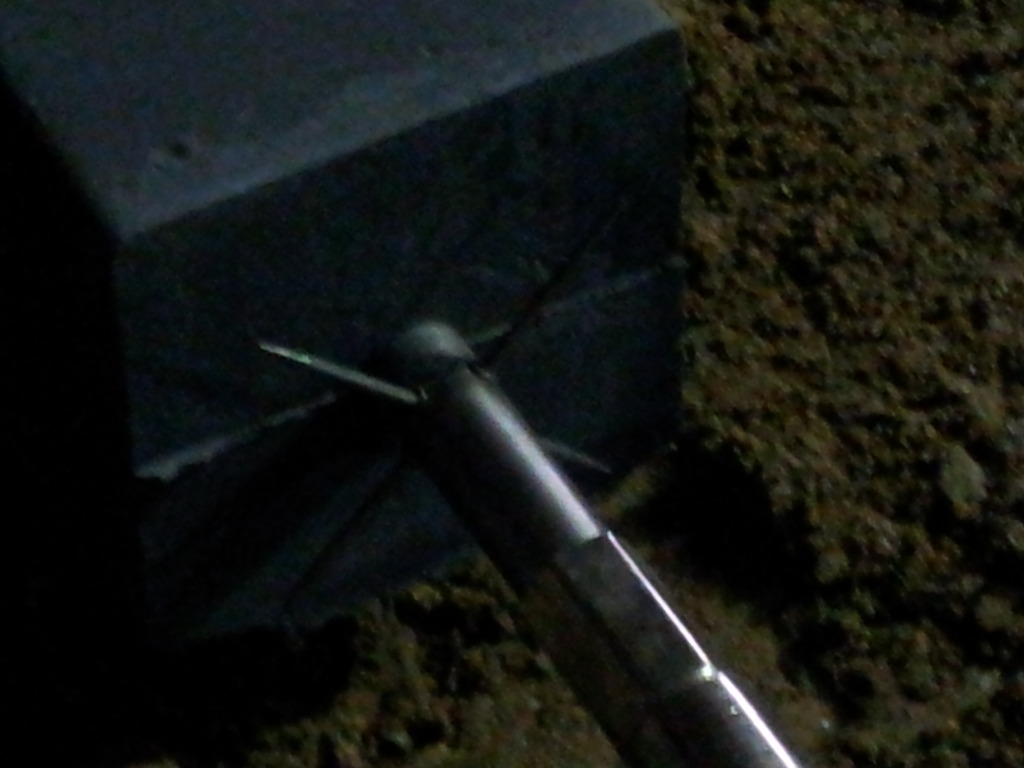

4) 다중방전접지모듈의 좌측부분 확대사진 입니다. 자세히 보시면 방사침이 4개가 있어서 침상을 통해서 방전이 잘 이루어 지도록
제품을 만들었네요!^^

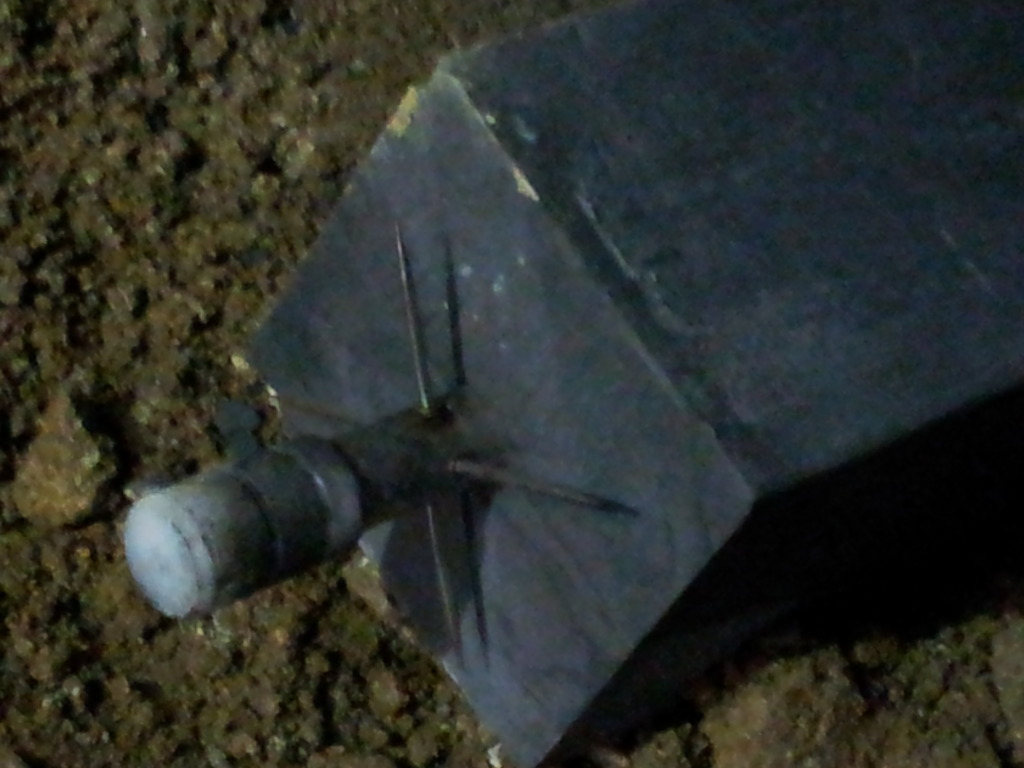

5) 다중방전접지모듈의 우측부분 확대사진 입니다. 방사침이 요건 잘 보이네요!~^^

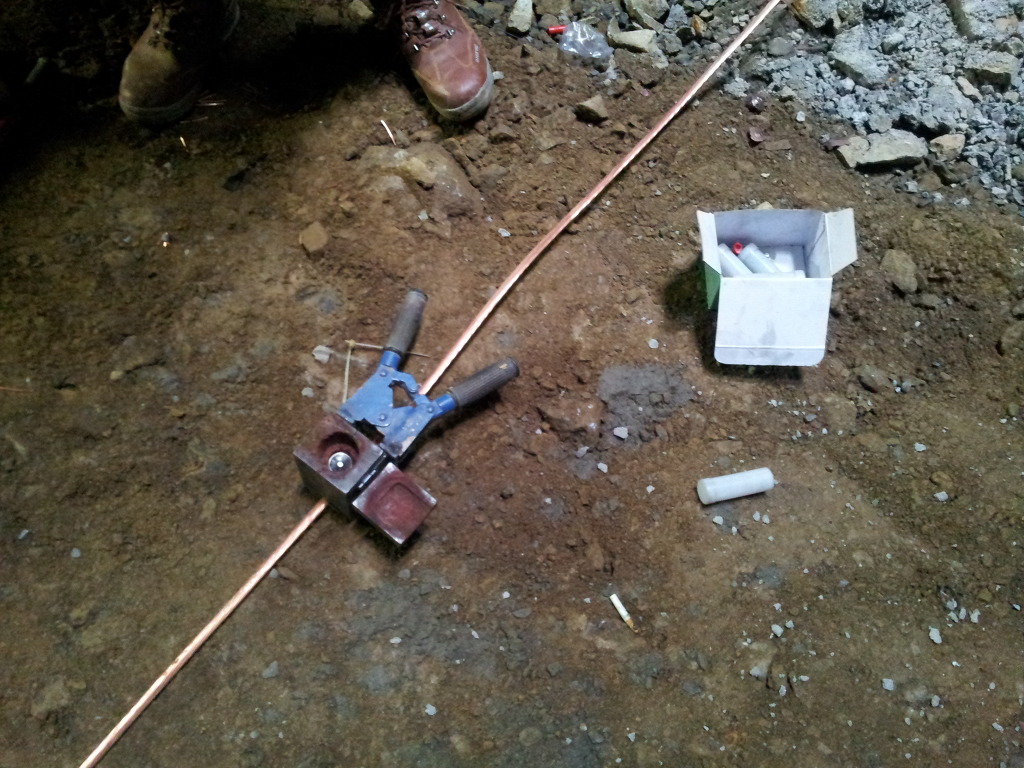

6) 나동선 웰딩기와 화약통 사진입니다. 웰딩기에 나동선을 끼워넣고 납으로 된 은색판을 넣은후 그 부분에 저 하얀 화약통 한개를 다 털어 넣은후에 도화선역할을 하는 화약을 뿌린후에 뚜껑을 닫고 나이타로 불을 붙이면 화약이 연소되는 높은 열로 인해 나동선이 용융되어 용접이 됩니다.
.
.
.
.
덤으로 바닥 토목사진 올립니다!~~~^^

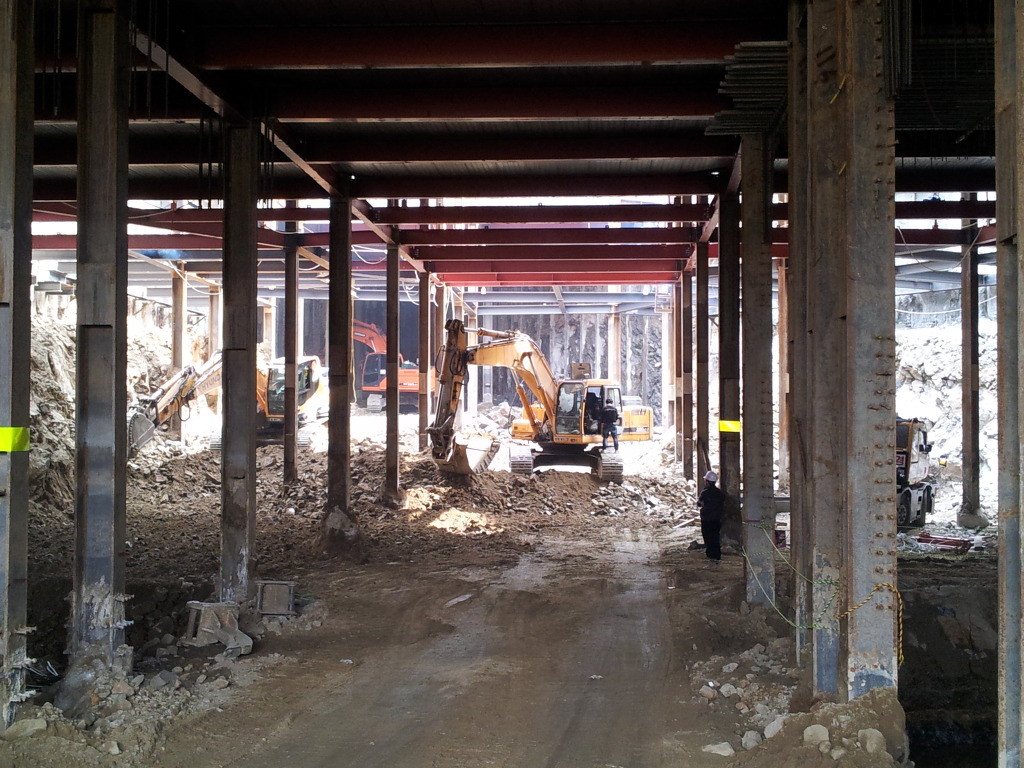

1) 지하4층 바닥 토목사진입니다. 저 끝부분이 암반부분이라서 매일 폭파작업이 진행중입니다.

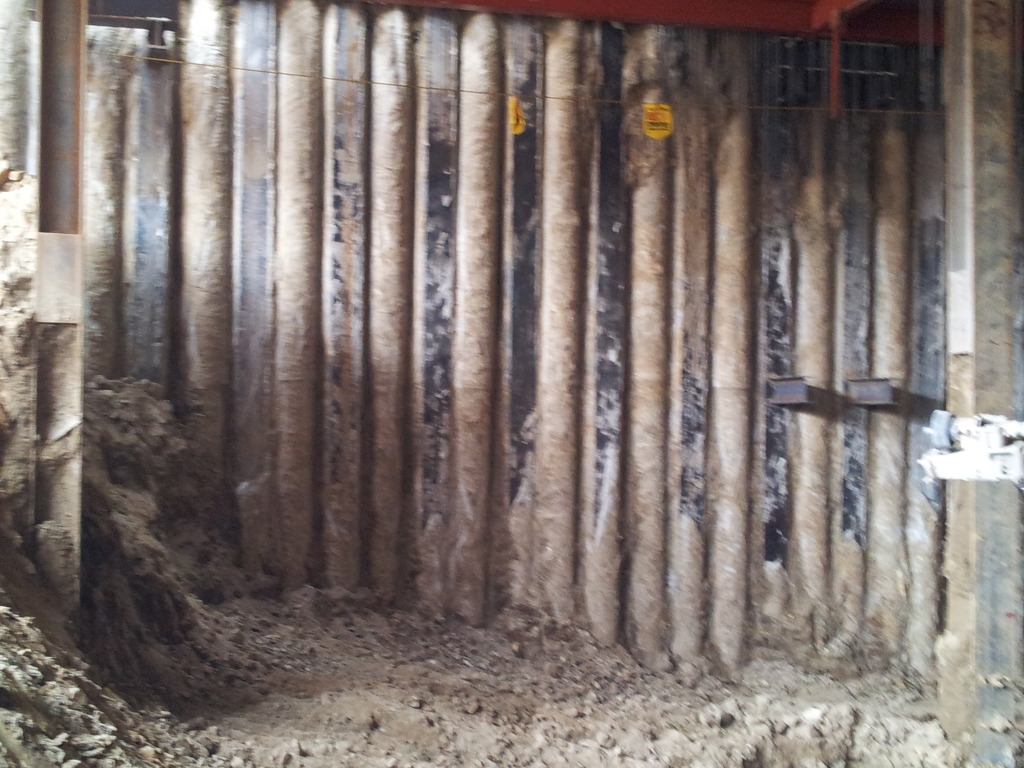

2) 지하4층 흙막이 사진입니다.

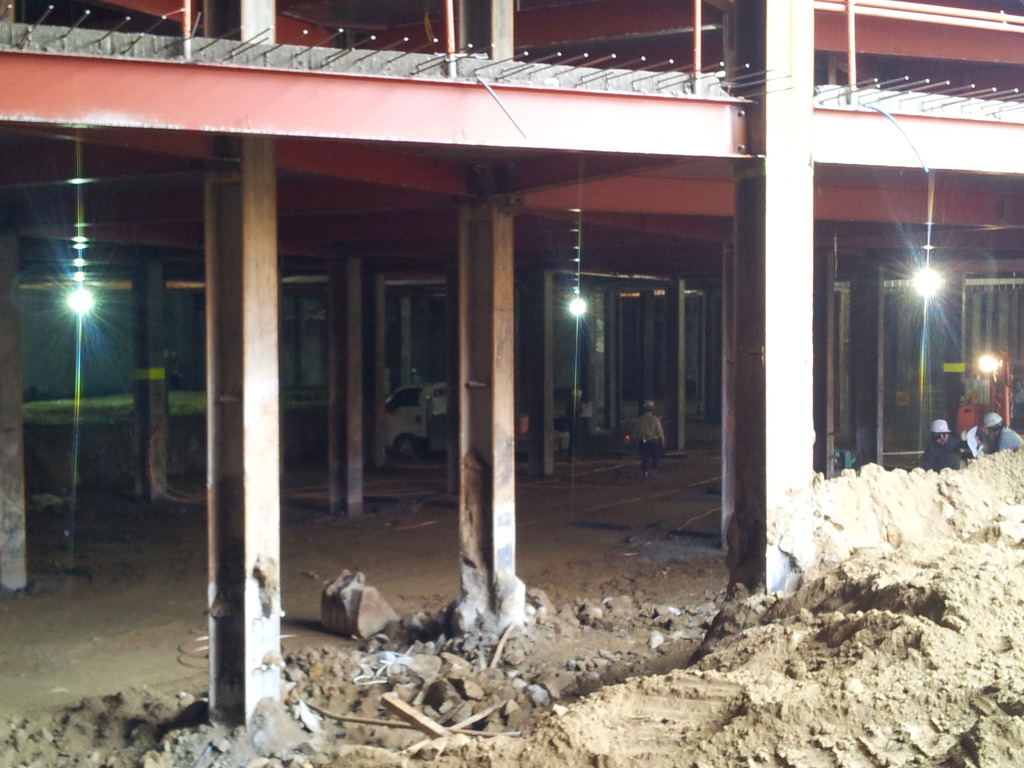

3) 백호가 작업중인 1번사진은 지하4층 좌측부분이고, 지금 이사진은 지하4층 우측사진입니다.
보이는 H빔 철골조에 철근을 대고 거푸집을 막은후에 콘크리트를 타설하면 우리가 건축법규에서 말하는 주요구조부의 기둥이
철골철근콘크리트조로서 내화시간 1시간~3시간이상 확보하게 되는 것입니다.

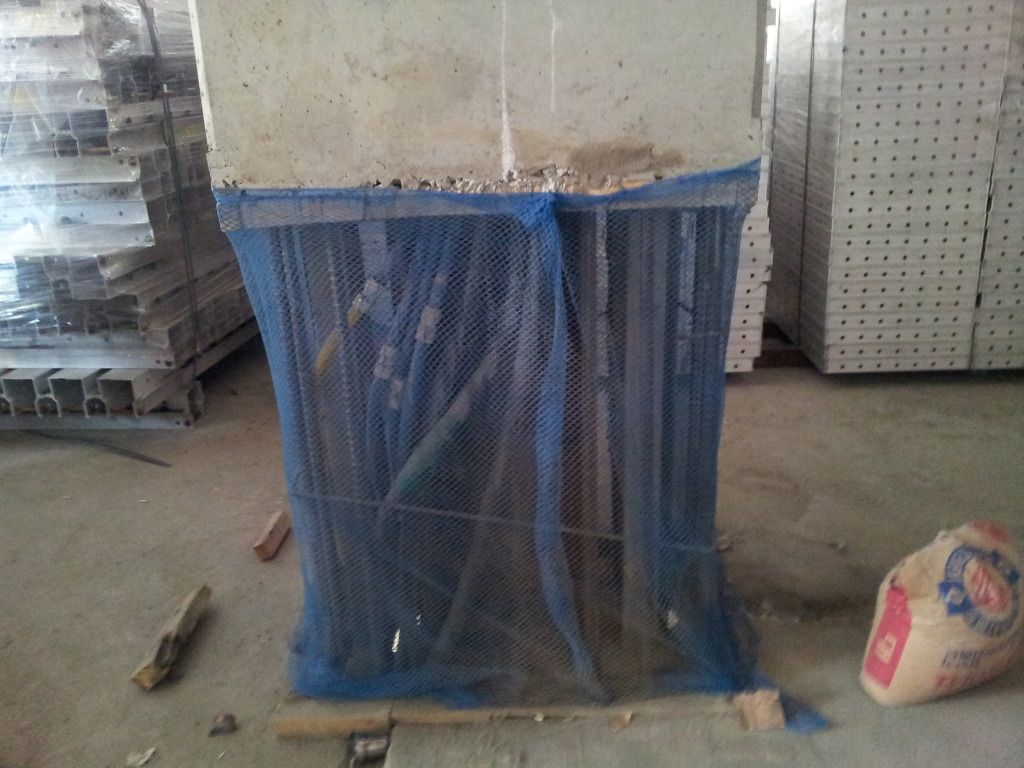

4) 위에서 설명드린대로 밑에 노출부분을 보시면 센터에 H빔이 있고 빔 주변에 25mm철근이 보강이 되어 있습니다.
보시면 전기 CD관도 배관이 되어 있는게 보이네요!^^
5) 대형매장이나 아파트 지하주차장에서 늘 보시던 기둥들이 보기좋게 페인팅이 되어 있는 철골철근콘크리트 구조의 기둥으로서
내화시간 3시간이상 내화성능을 확보하고 있는 건축물의 주요구조부가 되겠습니다!~^^
.
.
.
.
.
PS : 접지공사사진은 일반적으로 잘 보기 어려운 사진이여서 올려드린 것이고, 토목공사 사진은 그냥 한번 보시라고 올려드린
겁니다....... 소방공부 하시는데 도움이 안된다고 생각되시면 그냥 한번 보고 넘기십시요!~^^
그리고 설계하시는 분들이나, 현장 골조를 타시는 분들에게는 별 도움이 안되시겠지만, 소방점검 및 보수공사를 하시는 분
들의 경우에는 골조공사가 어떻게 이루어지는 지를 아시고 계통도를 머리속에 그리실줄 아시면, 견적뽑고 보수공사하시는
데 수월합니다. 뭐 해보신 분들은 잘 아실거라 생각이 듭니다!^^ 항상 좋은하루 되십시요!~~~^^*
