배관의 선정과 배관연결방법 ~ 온유외압 나용이 플기
1. 배관선정시 고려사항 (외압 온유)
가. 온도
- 350 ℃ 이하 : 배관용 탄소강관( KSD3507, SPP),
압력배관용 탄소강관(3562, SPPS, 12_100kgf/cm^2)
- 350 ℃ 이하 : 고압배관용 탄소강관(KSD 3564) 100kgf/cm^2이상 , STS(배관용 스테인레스강관),
- 350 ℃ 이상 : 고온배관용 탄소강관(KS D 3570, SPHS), 합금강 강관(SPA)
**** 배관용 강관의 종류 - 압력, 온도, 부식상태상 분류
• SPP(배관용 탄소강관) : 12kg/㎠ 이하, 350℃ 이하
• SPPS(압력배관용탄소강관) : 12~100kg/㎠이하, 350℃ 이하
• SPPH(고압배관용 탄소강관) : 100kg/㎠이상, 350℃ 이하
• SPPW(수도용 아연도금 강관) : 정수두 100m 이내의 급수용, 관경 350A 이내에 적용
• STPW(수도용 도장 강관) : 정수두 100m이내의 수송용, 관경 350A 이상에 적용
• SPW(배관용아크용접 강관)
• SPLT(저온배관용 탄소강관) : 0℃ 이하 저온에 사용
• SPHT(고온배관용 탄소강관) : 350℃이상 고온에 사용
• STHG(고압용기용 이음매 없는 강관)
• STS(스테인리스 강관)
cf1) 수계 소화배관에 사용하는 탄소강관은 한국산업규격의 기준에 따라 일반적으로 사용압력이 10kgf/㎠를 기준으로 이보다 사용압력이 낮은 경우에는 배관용탄소강관(SPP)을 사용하고, 사용압력이 높은 경우에는 압력배관용탄소강관(SPPS)을 사용한다.
-----------------------------------------------------------------------------------------
질문)
2013년 개정 되어1.2Mpa(12kg/㎠) 이하는 배관용 탄소강관
1.2Mpa(12kg/㎠)초과는 압력배관용 탄소 강관을 쓰도록 하는데
1.2Mpa라는 압력은 어느 압력을 기준으로 하는 건가요?
펌프의 양정인지? 체절압력인지?
답변)
배관 사용압력이므로 펌프 체절압력 으로 보시면 됩니다.
나. 압력
- 사용압력 : 1.2KPa미만 : SPP
- 사용압력 : 1.2KPa이상 : SPPS
다. 유체
- 강산성 유체 : 내식성 재료
- Lining 하여 사용
라. 외부환경
- 습도, 매립 등에 따라 재료선택, 방식처리 결정
( 압력배관용 탄소강관 )
2. 배관의 연결방법 ( 나용이 플기)

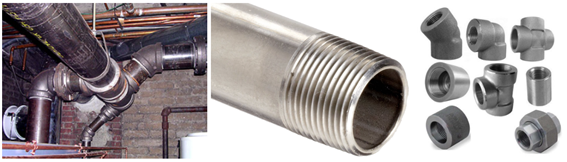

가. 나사접합 연결
- 50mm이하의 배관용탄소강관의 연결
- 엘보, 레듀셔, 유니온, 티

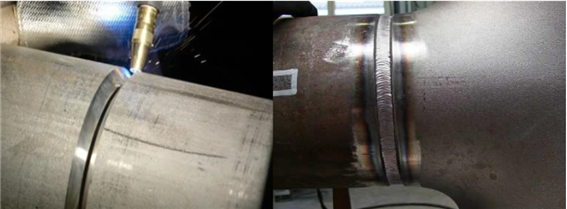

나. 용접접합
- 65mm이상 강관의 연결

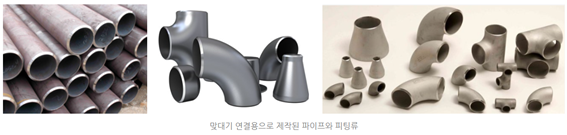

- 막대기 용접 : 65mm이상의 탄소강관 연결
- 삽입식 용접 : 50mm이하의 고압배관 연결

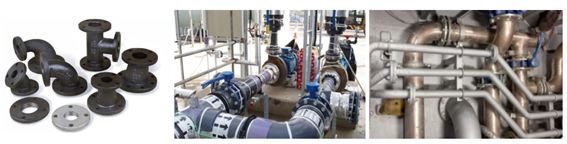

다. 플랜지 접합
- pipe line, 기기의 접속, 교체, 분해의 편리를 위해, 유지관리의 편의를 위해 사용
- 삽입용접형, 소켓용접형, 맞대기용접용 플랜지

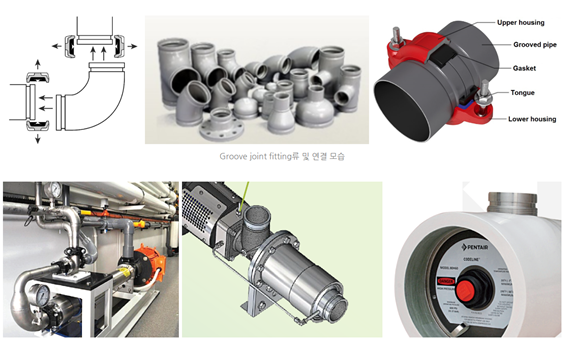

라. Grooved 접합
- 접합할 배관의 끝에 홈을 내고 고무 패팅이 있는 분할 커플링을 끼우고 볼트를 죄어서 체결한다.
- 시공이 용이하고 관의 압력이 증가하면 더욱 조여들어 누수의 염려가 없다.
- 커플링 연결방식으로 유지보수가 쉽다.

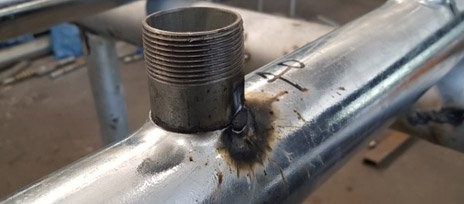

마. 이음쇠접합
- 배관에 구멍을 뚫어 분기를 하기위한 분기자리를 만드는 방식
