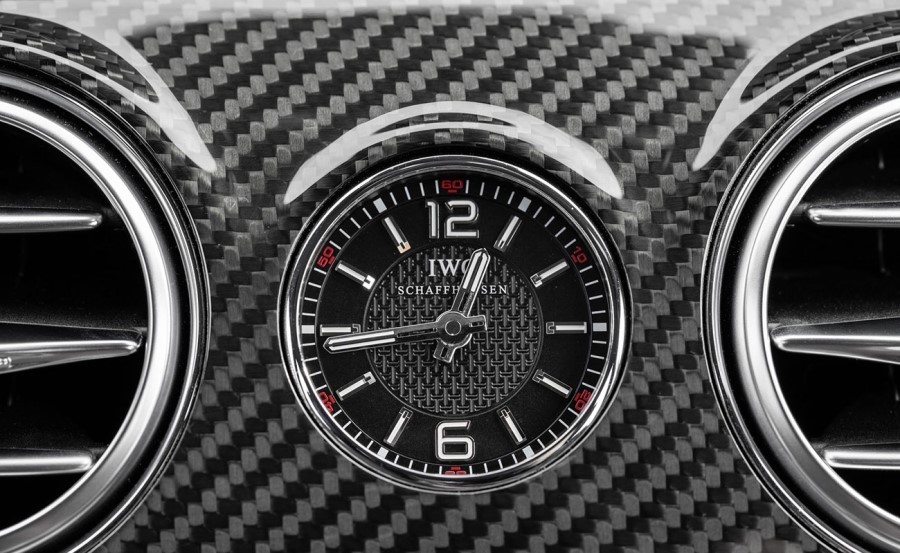

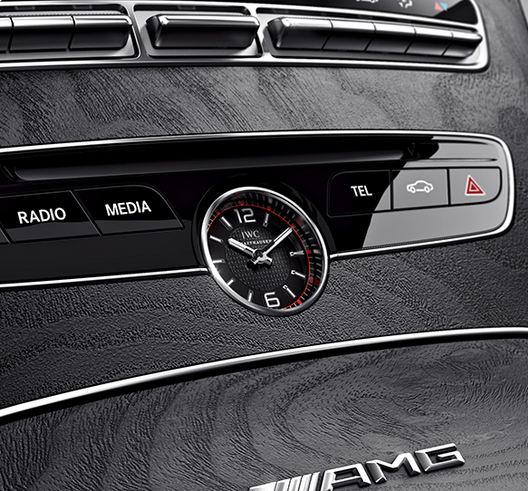

독일의 벤츠는 벤츠차량 최고급사양에 스위스 명품 IWC 시계와 제휴하여 멋진 아날로그 시계를 장착한다고 합니다!
디자인 정말 멋지네요!
제 애첩영입 1주년 기념으로 시계선물이나 하나 할까해서 IWC 차량용시계 가격대를 알아보니
시계만 50만원 정도 한다네요!
까짓거 한번 질러볼까하다가 참았읍니다! ^&^^&^^&^
그래서 한단계 낮추어 여러차종의 아날로그 시계를 알아보니 K7이나 K9 시계가 나름 세련되고 이쁘네요!
이중 K7 시계가 바늘부분이나 전체적 디테일에서 조금더 상위이긴한데 기판방향이 수직이라 매립에 어려움이 있을듯하여
기판방향이 가로로된 K9 시계를 구매하였읍니다!

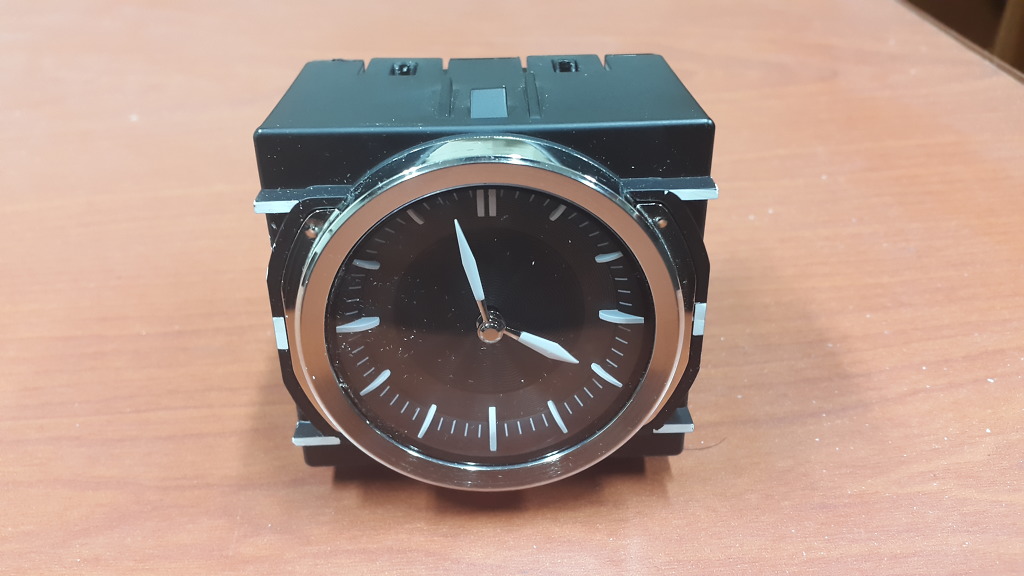

요런모습 !
이놈을 매립하려면 내부구조를 알아야 하겠기에 분해시작!
K9 시계는 앞뚜껑부터 분해하면 정말 머리(Head) 뚜껑 열립니다! $%#%$$%@&*)()_+_
처음에 구조를 모르고 앞쪽에서부터 어찌 열어보려고 칼끝으로 앏은판을 제껴도 보고 열풍기로 달궈도 보고...ㅋ
비싼시계는 기스나고....ㅠㅠ
정말 뚜껑 열리는중 알았읍니다! ㅎㅎ

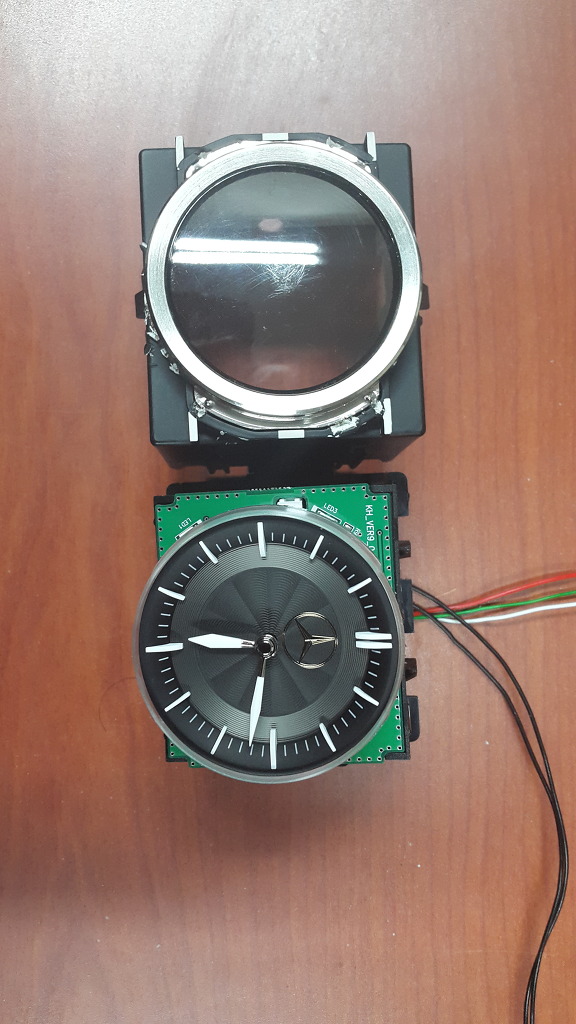

K9 시계는 뒤쪽에서부터 차근차근 분해하면 크게 뒤뚜껑 ,기판2개 유리부분이 있는 앞부분 케이스로 쉽게 분리됩니다!

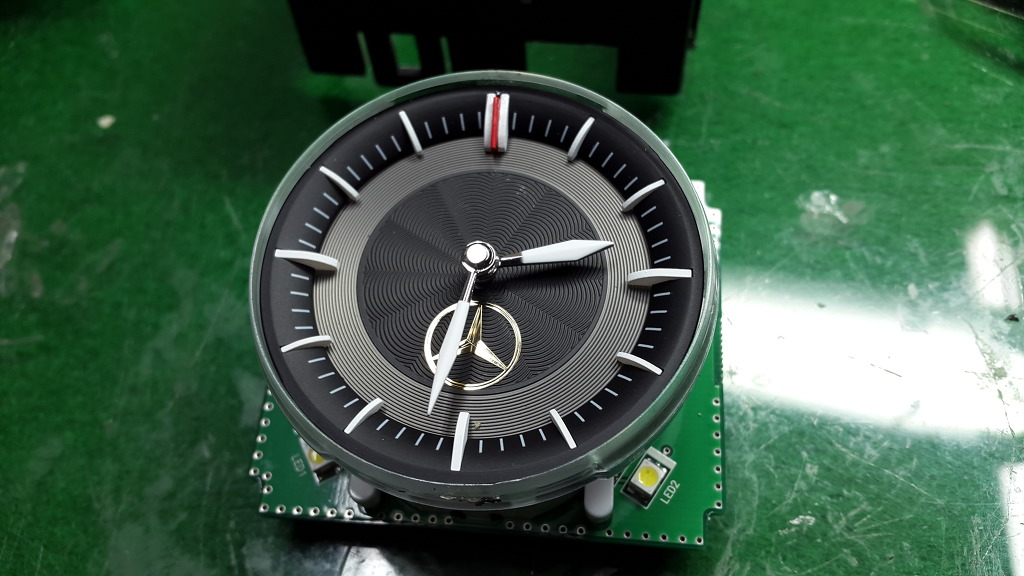

시계바늘이 있는 앞부분이 대략 화이트라 디테일을 추가 !
벤츠 금속메탈 로고및 12시 방향에 아주앏은 빨간색 아크릴판으로 포인트 작업 !
뒤쪽 잭부분이 연결된 기판입니다!
뒤쪽의 검은색 잭부분을 제거하고 이스타나시계의 잭을 이식할 계획입니다!

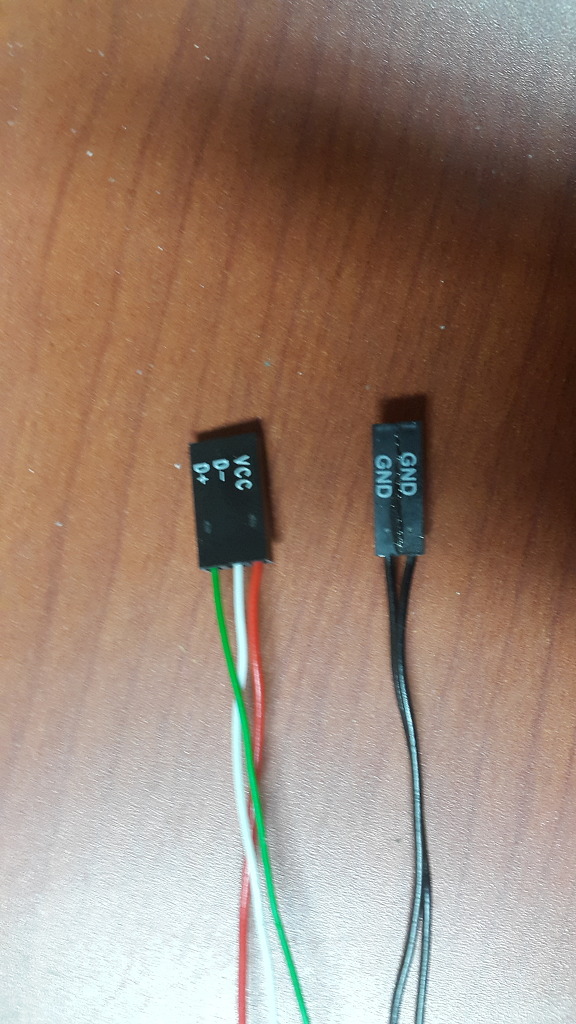

요거는 잭부분 개조를 위한 커넥터인데 못쓰는 컴퓨터의 잭을 개조하였읍니다!
이제 잭부분 연결작업 !
K9 시계 이스타나
1 번 BAT+ ------------------ 빨강 BAT +
2 번 ACC ------------------ 노랑 IGN1
3 번 ILL 미등 ------------------ 녹색 미등
4 5 6번 GPS ---------- X 생략
7 번은 ILL미등 - ------------------ 검정 GND
8 번은 GND ------------------ 검정 GND
시계 전면부 판넬은 가운데 부분에 홀커터 0 52mm로 가공후 2000번 사포로 시계헤드부분이 꽉끼게 확장하면서 면마무리!
K9 시계는 0 52.5mm 이고 이스타나시계 세로폭은 55.5mm이니 딱 위아래로 1.5mm 밖에 여유가 없네요...
몇번의 실패끝에 질긴소재의 프라스틱으로 성공 !

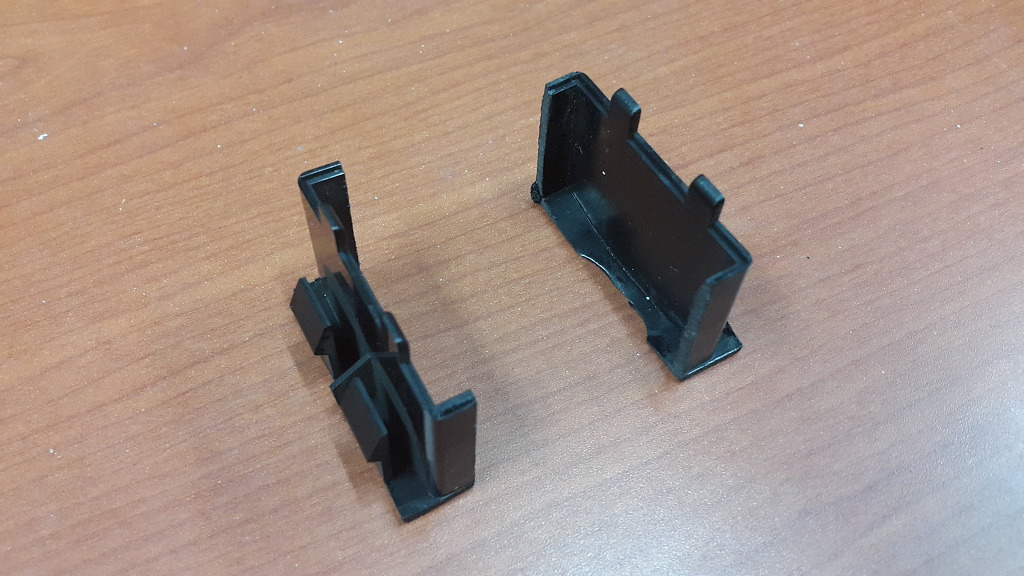

시계매립시 딸깍하고 걸리는 키작업을 위하여 이스타나의 고장난 시계에서 키부분만 컷팅하여 준비 !

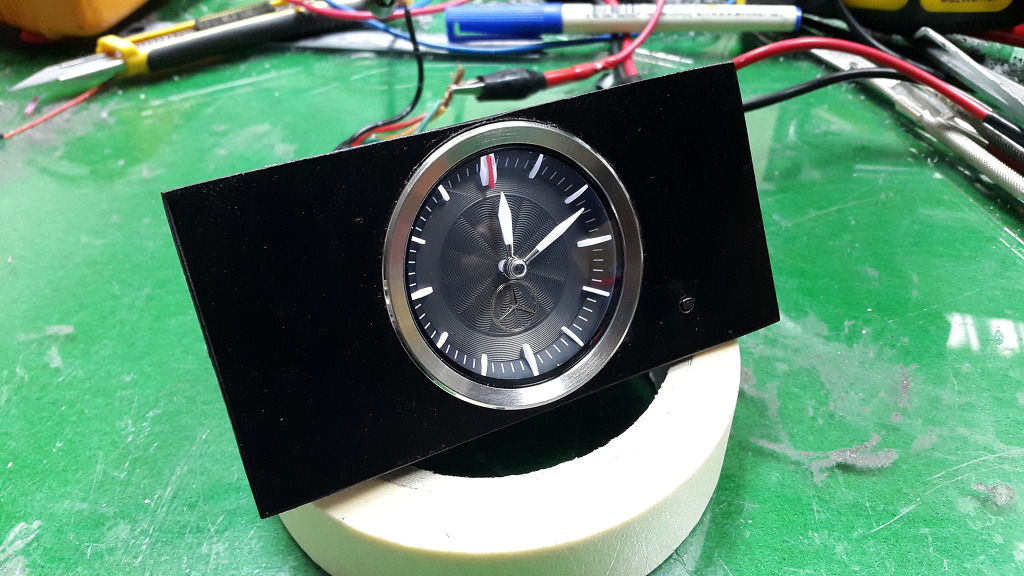

가공한 앞뚜껑과 k9 시계 결합후 리셋 스위치 설치
k9 시계는 원래 gps와 연동하여 자동으로 시간을 맞추는 시계이나 k9시계의 Gps연동모듈은 구하기 어려워
고장난 컴퓨터의 파워스위치로 리셋스위치를 만들었읍니다!

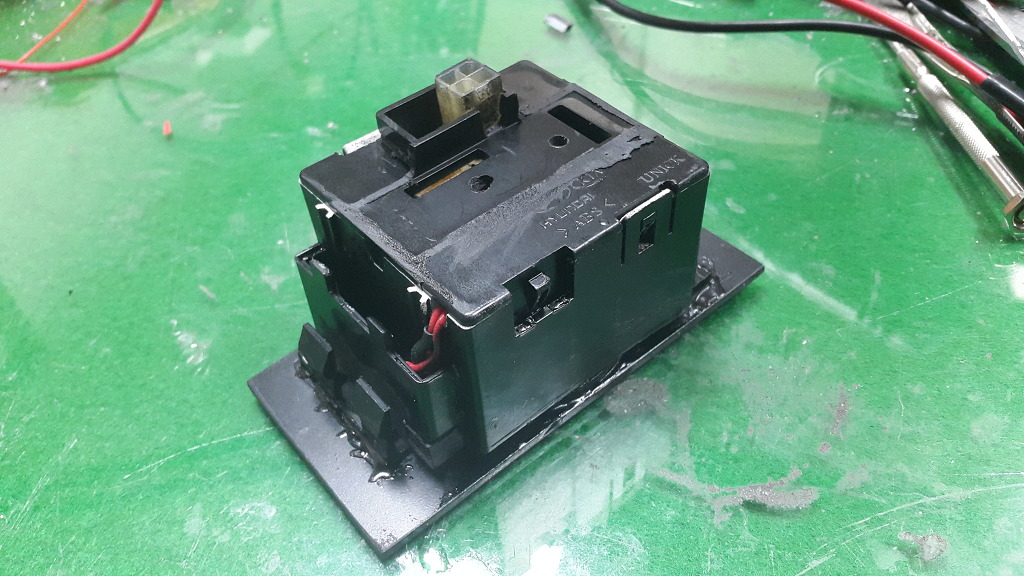

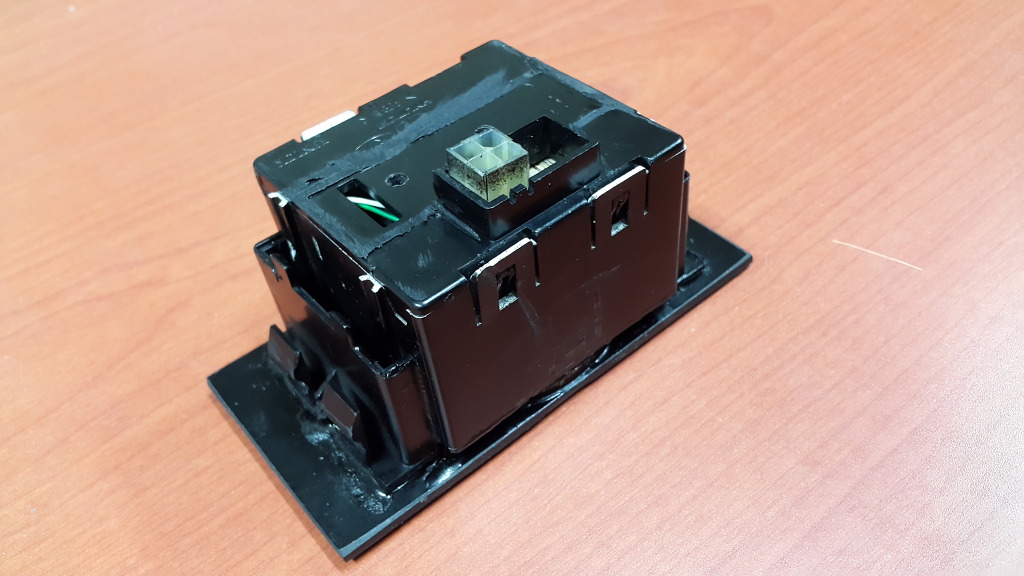

완성된 뒷모습 !
K9시계의 커넥터가 있던 부분에 이스타나 시계의 커넥터를 매립하였고 양측에 미리 준비한 이스타나 시계의 키부분판넬을 결합

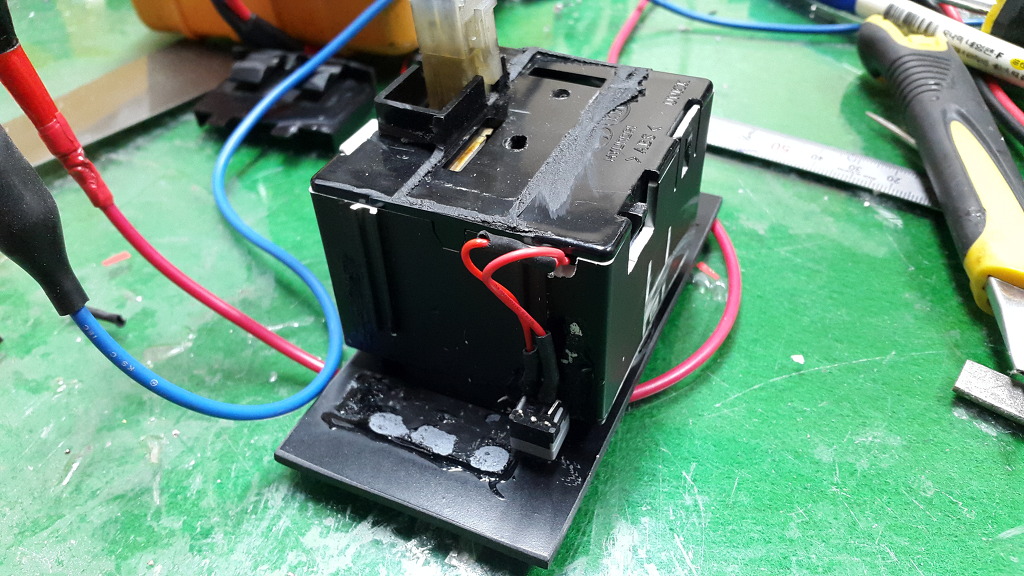

반대쪽에서 본 뒷모습 !
드디어 완성입니다!
12시 부분의 빨간색 포인트가 원래 K9시계보다 휠씬 퀄리틱디자인해 보입니다!

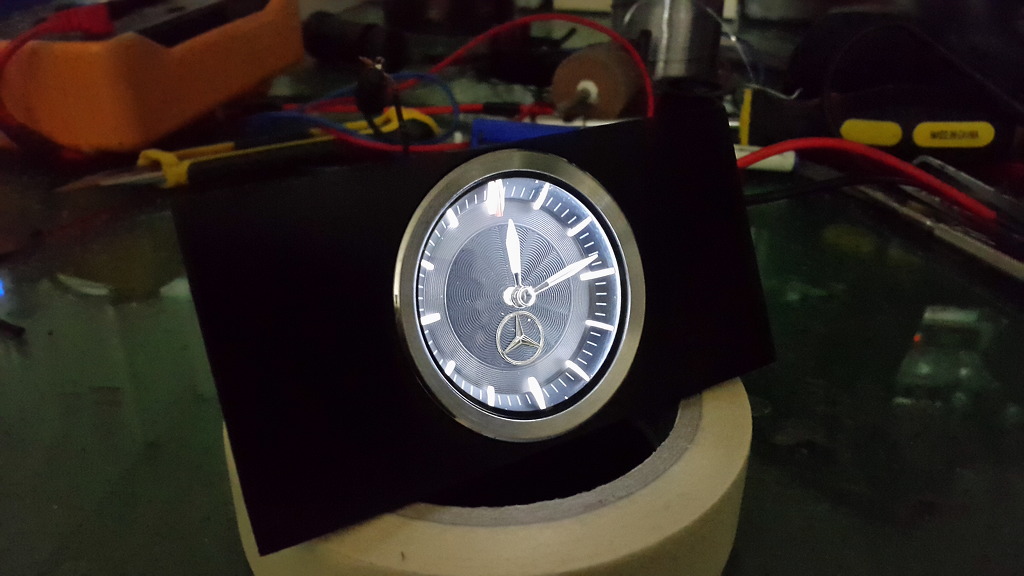

미등시 조명 테스트

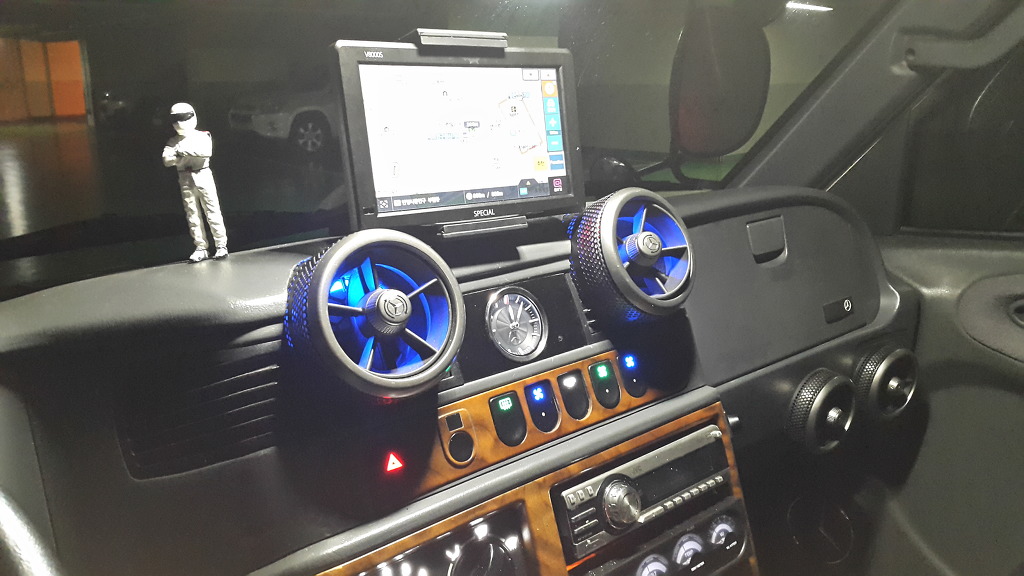

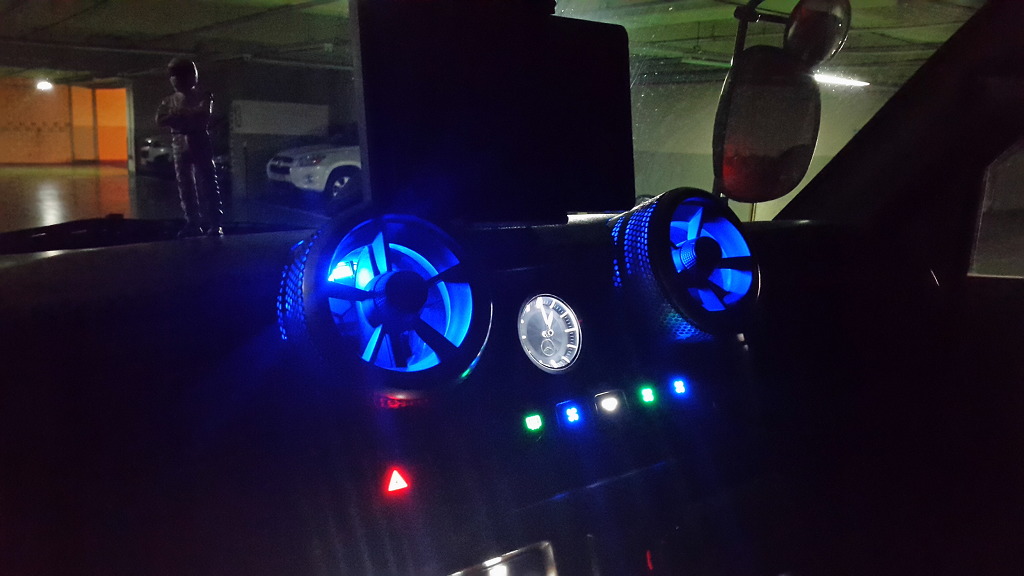

장착모습 !

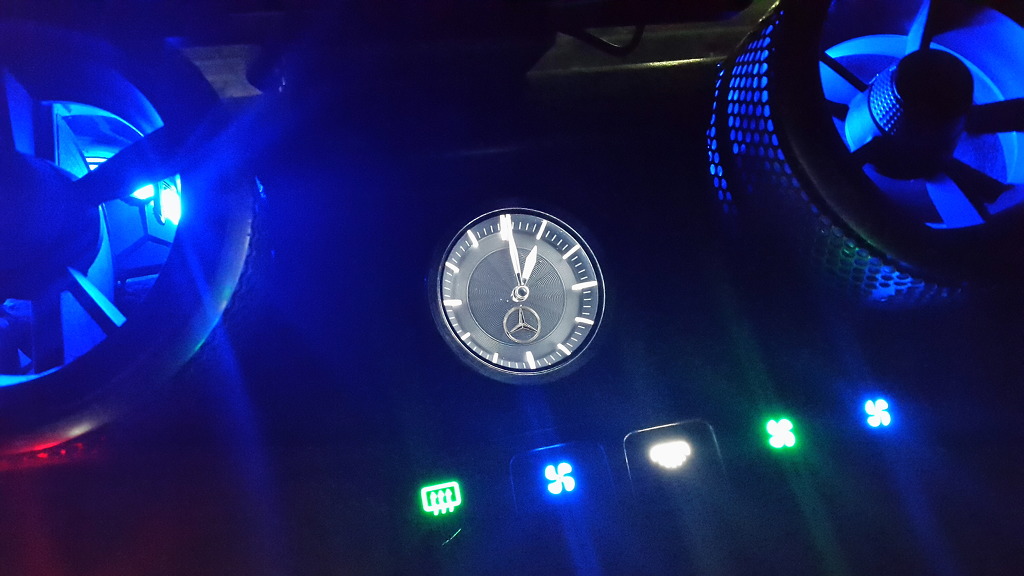

미등시
디테일 컷 !
시계작동 영상입니다!
K9시계는 GPS 연동이었으나 수동리셋으로 만들었으므로 리셋 시간 20초 정도를 고려하여 정오나 자정 11시 59분 40초에 셋팅시작 !
